103SP
Le VSH Clamp 103SP est un raccord de radiateur en laiton galvanisé à 90°, avec une extrémité à pince et une extrémité mâle. La facilité d'installation et la haute qualité sont les principales priorités de la gamme de produits VSH Clamp.
applications
segments
| couleur | Argent |
|---|---|
| matériaux | brass (CW617N) |
| finitions | galvanisé |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | Coude (90º) |
| type de connexion | pince, bout du tube |
| etanchéité | joint plastique |
| groupe de produit | raccords (démontable) |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | Bicône |
| type de produit | 103SP |
| code unspsc | 40171701 |
| SCIP | 98ab3390-1a8e-4560-943d-8a0d9c101b3e |
 103SP image |
png | télécharger |
MSDS_VSH_Klem lien vers la fiche |
télécharger | |

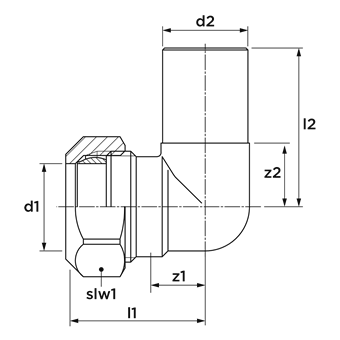

 Diagram diagramme |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Laiton |
| Qualité matériau connexion 1 | CuZn40Pb2 (CW617N) |
| Surface de protection de connexion 1 | Galvanisé/électro-zingué |
| Matériau connexion 2 | Laiton |
| Qualité matériau connexion 2 | CuZn40Pb2 (CW617N) |
| Surface de protection de connexion 2 | Galvanisé/électro-zingué |
| Forme | Courbe |
| Exécution | En 3 parties |
| Angle du coude | 90° |
| Reducing | Non |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | Clamp connection |
| Raccordement 2 | coin conique |
| Main colour fitting | Gris |
| Bride tournante | PN 10 |
| Avec arrêt cam / -Rand | Non |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | 0°C - 90°C |
| Medium temperature (continuous) (imperial) | 32°F - 194°F |
| Pression de service maximum à 20 °C | 6bar |
| Pression de service maximum à 20 °C (imperial) | 87,02psi |
| Avec isolation thermique | Non |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Non |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| DIN-CERTCO certificate | Non |
| VdS quality mark | Non |
| With approval for TÜV | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| Certified according to NF 545 | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
| Type approval according to BBR/EKS | Non |
| code article | description | |
|---|---|---|
 |
6323251 | VSH Bicône pièce de réduction à un élément MF 15x12 |
 |
6323451 | VSH Bicône plaquette de fermeture M 15 |
 |
6323548 | VSH Bicône plaquette de fermeture avec purgeur M 15 |
 |
6323746 | VSH Bicône bague synthetique 15 |
 |
6323570 | VSH Bicône écrou F 15 |
| code article | description | ||
|---|---|---|---|
|
6323570 | VSH Bicône écrou F 15 | 1 |
|
6323669 | VSH Bicône écrou F 22 | 1 |
|
6323746 | VSH Bicône bague synthetique 15 | 1 |
|
6323878 | VSH Bicône bague synthetique 22 | 1 |
