VSH Clamp manchon (2 x pince)

assortiment

code article	taille	poids	dimensions	emballage	GTIN
6322932	15	0,08 kg	44x28x28 mm	sac (10 pc)	08711985246124
6322998	22	0,15 kg	52x37x37 mm	sac (10 pc)	08711985246148
6321029	28	0,26 kg	69x45x39 mm	sac (10 pc)	08711985132335
6321051	35	0,36 kg	62x53x53 mm	sac (5 pc)	08711985132373

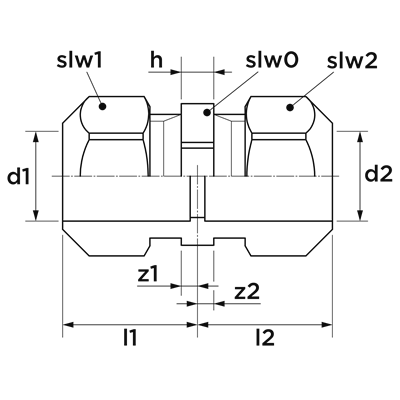

dimensions

code article	taille	d1	dN1	l1	z1	slw1	d2	DN2	l2	z2	slw2	slw0	h
6322932	15	15,0	DN12	23	1	24	15,0	DN12	23	1	24	22	5,5
6322998	22	22,0	DN20	26	2	32	22,0	DN20	26	2	32	30	6,6
6321029	28	28,0	DN25	35	1	39	28,0	DN25	35	1	39	36	7
6321051	35	35,0	DN32	36	1	46	35,0	DN32	36	1	46	46	9

voir ci-dessus pour le schéma avec ces dimensions.

caractéristiques

couleur	Argent
matériaux	brass (CW602N (DZR), CW617N)
finitions	galvanisé
fabricant	Aalberts integrated piping systems B.V. (VSH)
forme	droit
type de connexion	pince
etanchéité	joint plastique

général

téléchargements

104 image	png	télécharger
MSDS_VSH_Klem lien vers la fiche	pdf	télécharger
Diagram diagramme	png	télécharger

ETIM

étiqueter	valeur
classe ETIM	EC003024 Raccord avec 2 connexions
Matériau connexion 1	Laiton
Surface de protection de connexion 1	Galvanisé/électro-zingué
Matériau connexion 2	Laiton
Surface de protection de connexion 2	Galvanisé/électro-zingué
Forme	Droit
Exécution	En 3 parties
Reducing	Non
Excentrique	Non
Système orienté	Oui
Raccordement 1	Clamp connection
Raccordement 2	Clamp connection
Main colour fitting	Gris
Bride tournante	PN 10
Avec arrêt cam / -Rand	Non
Haute résistance à la traction	Oui
Medium temperature (continuous)	0°C - 90°C
Medium temperature (continuous) (imperial)	32°F - 194°F
Pression de service maximum à 20 °C	6bar
Pression de service maximum à 20 °C (imperial)	87,02psi
Avec isolation thermique	Non
avec emballage	Non
Limité	Non
With connection indicator	Non
Avec vidange	Non
Avec dégazeur	Non
Etiquette FM	Non
Etiquette LPCB	Non
Etiquette ULC	Non
Etiquette UL	Non
DIN-CERTCO certificate	Non
VdS quality mark	Non
With approval for TÜV	Non
DVGW quality mark for gas	Non
DVGW quality mark for water	Non
Certified according to NF 545	Non
KIWA certified	Non
Gastec QA mark	Non
KOMO certified	Non
Type approval according to BBR/EKS	Non

produits associés

	code article	description
	6323341	VSH Bicône pièce de réduction à un élément MF 28x15
	6323350	VSH Bicône pièce de réduction à un élément MF 28x22
	6323493	VSH Bicône plaquette de fermeture M 28
	6323680	VSH Bicône écrou F 28
	6323891	VSH Bicône bague synthetique 28
	6324001	VSH Bicône bouchon de fermeture F 28
	6323372	VSH Bicône pièce de réduction à un élément MF 35x22
	6323383	VSH Bicône pièce de réduction à un élément MF 35x28
	6323911	VSH Bicône bague synthetique 35
	6324010	VSH Bicône bouchon de fermeture F 35
	6323251	VSH Bicône pièce de réduction à un élément MF 15x12
	6323295	VSH Bicône pièce de réduction à un élément MF 22x15
	6323451	VSH Bicône plaquette de fermeture M 15
	6323328	VSH Bicône pièce de réduction à un élément MF 22x18
	6323548	VSH Bicône plaquette de fermeture avec purgeur M 15
	6323339	VSH Bicône pièce de réduction à un élément MF 22x20
	6323746	VSH Bicône bague synthetique 15
	6323482	VSH Bicône plaquette de fermeture M 22
	6323570	VSH Bicône écrou F 15
	6323669	VSH Bicône écrou F 22
	6323878	VSH Bicône bague synthetique 22
	6323999	VSH Bicône bouchon de fermeture F 22
	6323559	VSH Bicône plaquette de fermeture avec purgeur M 22

code article	description
6323570	VSH Bicône écrou F 15	2
6323669	VSH Bicône écrou F 22	2
6323680	VSH Bicône écrou F 28	2
6323746	VSH Bicône bague synthetique 15	2
6323878	VSH Bicône bague synthetique 22	2
6323891	VSH Bicône bague synthetique 28	2
6323911	VSH Bicône bague synthetique 35	2
