Pegler Filtre à poussière (2x filet fémelle)

1059PT

applications

segments

assortiment

code article	taille	poids	dimensions	emballage	GTIN
120017	G2 1/2" (DN65)	1,95 kg	150x83x147 mm	boîte en carton (1 pc)	05022050263803
120018	G3" (DN80)	3,04 kg	174x97x169 mm	boîte en carton (1 pc)	05022050263940
120019	G4" (DN100)	5,64 kg	226x130x219 mm	boîte en carton (1 pc)	05022050264084

dimensions

code article	taille	d1	dN1	l1	z1	slw1	d2	DN2	l2	z2	slw2	V	a	angle de proue
120017	G2 1/2" (DN65)	89,0	DN65	116	88	89	89,0	DN65	34	6	89	121	45	45
120018	G3" (DN80)	106,0	DN80	132	98	106	106,0	DN80	38	4	106	141	45	45
120019	G4" (DN100)	134,0	DN100	168	131	134	134,0	DN100	52	15	134	179	45	45

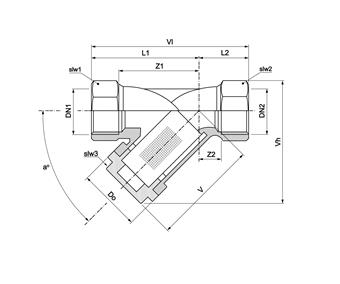

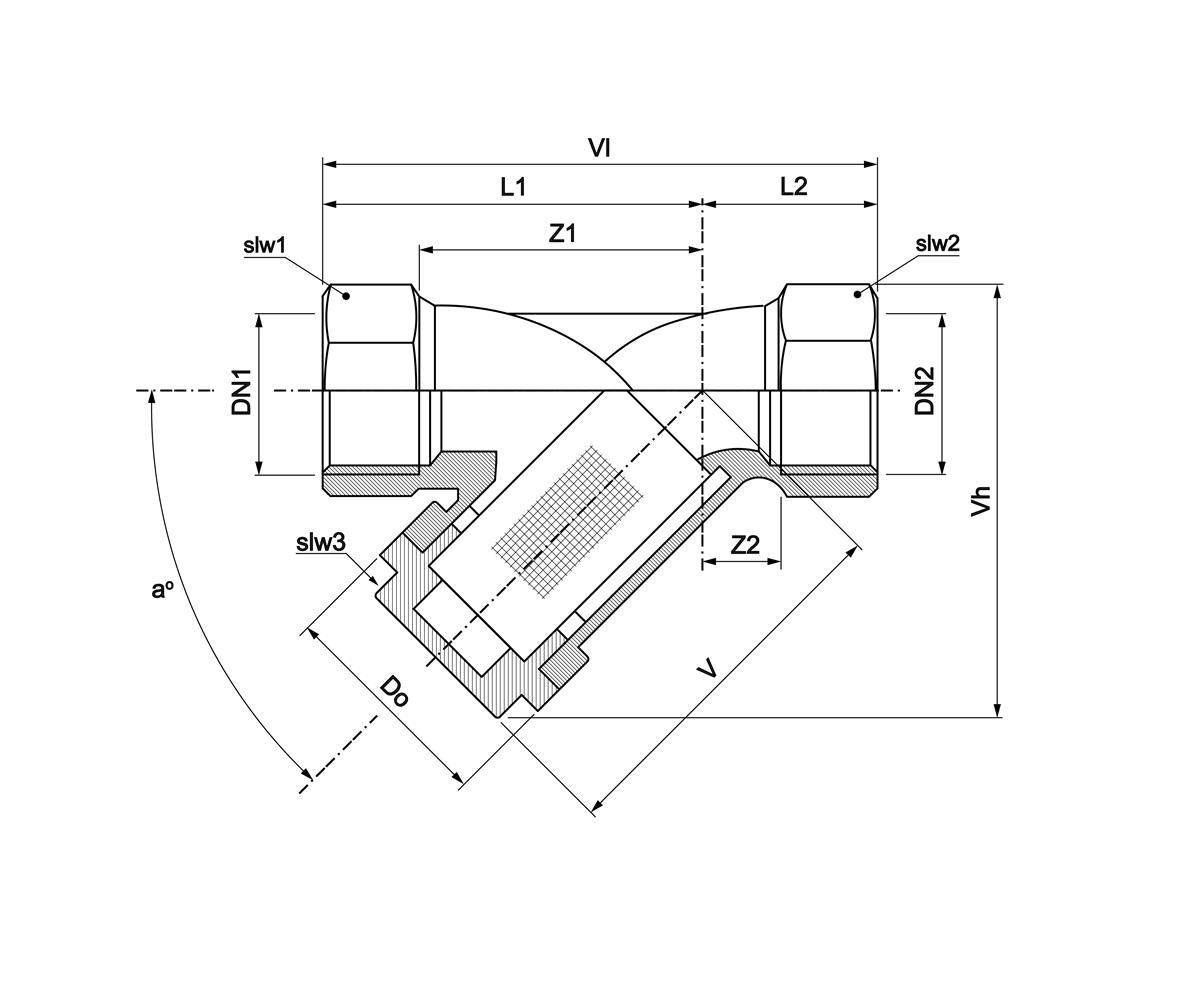

voir ci-dessus pour le schéma avec ces dimensions.

caractéristiques

caractéristiques

couleur	Laiton
matériaux	brass (CW617N)
finitions	aucune
fabricant	Pegler Yorkshire
forme	droit (45º)
type de connexion	G - filletage femmeles gaz cylindrique
pression nominale (PN)	PN 16
etanchéité	joint métallique

général

général

groupe de produit	vannes (filtre)
classe ETIM	EC010151 Pipeline strainer
code intrastat	84818019
marque	Pegler
serie	Y-Strainer
type de produit	1059PT
code unspsc	40142505

téléchargements

1059_PT image	jpg	télécharger
Diagram diagramme	jpg	télécharger

ETIM

étiqueter	valeur
classe ETIM	EC010151 Pipeline strainer
Forme	Filtre en Y
Housing material	Laiton
Traitement de la surface	Non-traité
Raccordement	Filetage femelle gaz cylindrique (BSPP)
With coupling	Non
Phase de compression	PN 16
Bride tournante	PN 16
pression de service maximum	16bar
pression de service maximum (imperial)	232,06psi
Medium temperature (continuous)	-10°C - 120°C
Medium temperature (continuous) (imperial)	14°F - 248°F
Vidange	Non
KIWA certified	Non
Gastec QA mark	Non
