VSH Clamp té égal (3 x pince)

VSH Clamp té égal (3 x pince)

109

Le VSH Clamp 109 est un T en laiton galvanisé avec trois extrémités à pince. La facilité d'installation et la haute qualité sont les principales priorités de la gamme de produits VSH Clamp.

  • installation simple avec des outils standard
  • technologie de connexion rapide permettant le remontage

applications

chauffage

segments

installations de bâtiments industrie
code article taille poids dimensions emballage GTIN
6322085 15 0,12 kg 64x28x44 mm sac (10 pc) 08711985132953
6322173 22 0,21 kg 73x38x52 mm sac (10 pc) 08711985133011
6322250 28 0,32 kg 77x46x60 mm sac (5 pc) 08711985133097
6322327 35 0,49 kg 99x54x68 mm sac (1 pc) 08711985134391

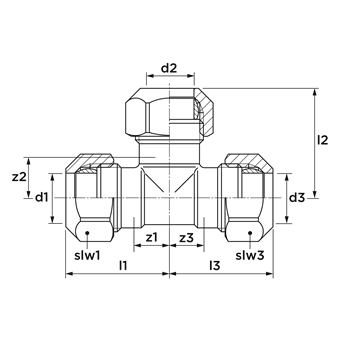

code article taille d1 dN1 l1 z1 slw1 d2 DN2 l2 z2 slw2 d3 DN3 l3 z3 slw3
6322085 15 15,0 DN12 32 10 24 15,0 DN12 34 12 24 15,0 DN12 32 10 24
6322173 22 22,0 DN20 36 13 32 22,0 DN20 39 16 32 22,0 DN20 36 13 32
6322250 28 28,0 DN25 40 16 39 28,0 DN25 44 20 39 28,0 DN25 40 16 39
6322327 35 35,0 DN32 50 19 46 35,0 DN32 50 19 46 35,0 DN32 50 19 46
voir ci-dessus pour le schéma avec ces dimensions.
couleur Argent
matériaux brass (CW617N)
finitions galvanisé
fabricant Aalberts integrated piping systems B.V. (VSH)
forme T-piece (90º)
type de connexion pince
etanchéité joint plastique
groupe de produit raccords (démontable)
classe ETIM EC003025 Raccord avec 3 connexions
code intrastat 74122000
pays d'origine Pays-Bas
marque VSH
serie Bicône
type de produit 109
code unspsc 40174601
SCIP 98ab3390-1a8e-4560-943d-8a0d9c101b3e
étiqueter valeur
classe ETIM EC003025 Raccord avec 3 connexions
Matériau connexion 1 Laiton
Qualité matériau connexion 1 CuZn40Pb2 (CW617N)
Surface de protection de connexion 1 Galvanisé/électro-zingué
Matériau connexion 2 Laiton
Qualité matériau connexion 2 CuZn40Pb2 (CW617N)
Surface de protection de connexion 2 Galvanisé/électro-zingué
Raccord de connection 3 Laiton
Matériau connexion 3 CuZn40Pb2 (CW617N)
protection de surface terminale 3 Galvanisé/électro-zingué
Exécution Pièce en T
Angle 90°
Type débit Non
Reducing Non
En plusieurs parties Non
Système orienté Oui
Raccordement 1 Clamp connection
Raccordement 2 Clamp connection
connexion 3 Clamp connection
Bride tournante PN 10
Main colour fitting Gris
Haute résistance à la traction Oui
Medium temperature (continuous) 0°C - 90°C
Medium temperature (continuous) (imperial) 32°F - 194°F
Pression de service maximum à 20 °C 6bar
Pression de service maximum à 20 °C (imperial) 87,02psi
avec emballage Non
Avec vidange Non
Avec dégazeur Non
Avec isolation thermique Non
Avec arrêt cam / -Rand Non
Limité Non
With connection indicator Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
DIN-CERTCO certificate Non
VdS quality mark Non
With approval for TÜV Non
DVGW quality mark for gas Non
DVGW quality mark for water Non
KIWA certified Non
Gastec QA mark Non
KOMO certified Non
Type approval according to BBR/EKS Non

accessoires

code article description
6323251 VSH Bicône pièce de réduction à un élément MF 15x12
6323451 VSH Bicône plaquette de fermeture M 15
6323548 VSH Bicône plaquette de fermeture avec purgeur M 15
6323746 VSH Bicône bague synthetique 15
6323570 VSH Bicône écrou F 15
6323295 VSH Bicône pièce de réduction à un élément MF 22x15
6323328 VSH Bicône pièce de réduction à un élément MF 22x18
6323339 VSH Bicône pièce de réduction à un élément MF 22x20
6323482 VSH Bicône plaquette de fermeture M 22
6323669 VSH Bicône écrou F 22
6323878 VSH Bicône bague synthetique 22
6323999 VSH Bicône bouchon de fermeture F 22
6323559 VSH Bicône plaquette de fermeture avec purgeur M 22
6323341 VSH Bicône pièce de réduction à un élément MF 28x15
6323350 VSH Bicône pièce de réduction à un élément MF 28x22
6323493 VSH Bicône plaquette de fermeture M 28
6323680 VSH Bicône écrou F 28
6323891 VSH Bicône bague synthetique 28
6324001 VSH Bicône bouchon de fermeture F 28
6323372 VSH Bicône pièce de réduction à un élément MF 35x22
6323383 VSH Bicône pièce de réduction à un élément MF 35x28
6323911 VSH Bicône bague synthetique 35
6324010 VSH Bicône bouchon de fermeture F 35

pièces détachées

code article description
6323570 VSH Bicône écrou F 15 3
6323669 VSH Bicône écrou F 22 3
6323680 VSH Bicône écrou F 28 3
6323746 VSH Bicône bague synthetique 15 3
6323878 VSH Bicône bague synthetique 22 3
6323891 VSH Bicône bague synthetique 28 3
6323911 VSH Bicône bague synthetique 35 3
