1402.10
La vanne d'arrêt à clapet, type 1402.10 SEPP DIN-Basis est facile à utiliser, nécessite peu d'entretien et est insonorisante conformément à la norme DIN 4109.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 0048328 | Rp1/2" (DN15) | 0,31 kg | 105x60x97 mm | sac (1 pc) | 04018422266511 |
| 0048329 | Rp3/4" (DN20) | 0,4 kg | 118x60x106 mm | sac (1 pc) | 04018422266528 |
| 0048330 | Rp1" (DN25) | 0,72 kg | 140x70x127 mm | sac (1 pc) | 04018422266535 |
| 0048331 | Rp1 1/4" (DN32) | 1,16 kg | 161x70x143 mm | sac (1 pc) | 04018422266542 |
| 0048332 | Rp1 1/2" (DN40) | 1,34 kg | 174x70x165 mm | sac (1 pc) | 04018422266559 |
| 0048333 | Rp2" (DN50) | 2,42 kg | 200x70x196 mm | sac (1 pc) | 04018422266566 |
| code article | taille | d1 | dN1 | l1 | z1 | slw1 | DN2 | l2 | z2 | slw2 | M | Y | V | U | a |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0048328 | Rp1/2" (DN15) | 21,3 | 1/2" (DN15) | 19 | 5 | 27 | 1/2" (DN15) | 48 | 31 | 27 | 60 | 14 | 70 | 26 | 41 |
| 0048329 | Rp3/4" (DN20) | 26,9 | 3/4" (DN20) | 22 | 6 | 32 | 3/4" (DN20) | 54 | 38 | 32 | 60 | 14 | 84 | 38 | 41 |
| 0048330 | Rp1" (DN25) | 33,7 | 1" (DN25) | 27 | 8 | 40 | 1" (DN25) | 64 | 45 | 40 | 70 | 19 | 95 | 46 | 41 |
| 0048331 | Rp1 1/4" (DN32) | 42,4 | 1 1/4" (DN32) | 31 | 10 | 50 | 1 1/4" (DN32) | 81 | 60 | 50 | 70 | 19 | 117 | 52 | 41 |
| 0048332 | Rp1 1/2" (DN40) | 48,3 | 1 1/2" (DN40) | 35 | 12 | 55 | 1 1/2" (DN40) | 89 | 68 | 55 | 70 | 23 | 131 | 56 | 41 |
| 0048333 | Rp2" (DN50) | 60,3 | 2" (DN50) | 41 | 15 | 70 | 2" (DN50) | 112 | 86 | 70 | 70 | 23 | 96 | 68 | 41 |
| couleur | Laiton |
|---|---|
| matériaux | brass (CW617N) |
| finitions | aucune |
| fabricant | Seppelfricke |
| forme | droit (0º) |
| type de connexion | Rp - filetage femmeles |
| pression nominale (PN) | PN 16 |
| etanchéité | EPDM |
| groupe de produit | vannes (vanne d'arrêt) |
|---|---|
| classe ETIM | EC010058 Shut down valve (tap water) |
| code intrastat | 84818079 |
| marque | Seppelfricke |
| serie | SEPP DIN-Basis |
| type de produit | 1402.10 |
| SCIP | 62ae05cb-5d58-4e86-a09a-90069f6f35a4 |
 1402.10 image |
jpg | télécharger |
Seppelfricke valve ÖVGW certificats |
télécharger | |

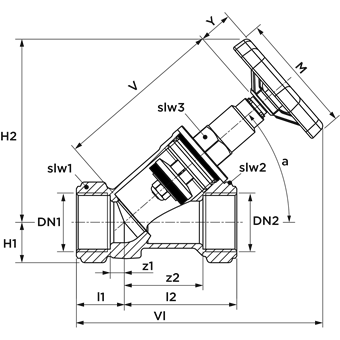

 Diagram diagramme |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC010058 Shut down valve (tap water) |
| Housing material | Laiton |
| Housing material quality | CuZn40Pb2 (CW617N) |
| Raccordement 1 | Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Avec raccord connexion 1 | Non |
| Raccordement 2 | Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Avec raccord connexion 2 | Non |
| Température medium maximum (contiinue) | 90°C |
| Température medium maximum (contiinue) (imperial) | 194°F |
| Traitement de la surface | Non-traité |
| Vidange | Non |
| Avec vidange | Non |
| Avec indicateur de position | Non |
| Spindle and/or hand wheel rising | Non |
| Angle de la broche | 41° |
| code article | description | |
|---|---|---|
 |
0048979 | Seppelfricke SEPP DIN-Basis vanne de débit partie supérieure montante G1/2" (DN15) |
 |
0048340 | Seppelfricke SEPP DIN-Basis vanne de débit partie du haut non ascendant G1/2" (DN15) |
 |
0033121 | Seppelfricke SEPP Servo volant manuel DN15-20 SW6,5 x D60 |
 |
0001482 | Seppelfricke SEPP Servo-Plus vanne de débit partie du haut non montante G1/2" (DN15) |
|
0048981 | Seppelfricke SEPP DIN-Basis vanne de débit partie supérieure montante G3/4" (DN20) |
|
0048341 | Seppelfricke SEPP DIN-Basis vanne de débit partie du haut non ascendant G3/4" (DN20) |
|
0001483 | Seppelfricke SEPP Servo-Plus vanne de débit partie du haut non montante G3/4" (DN20) |
|
0048983 | Seppelfricke SEPP DIN-Basis vanne de débit partie supérieure montante G1" (DN25) |
|
0048342 | Seppelfricke SEPP DIN-Basis vanne de débit partie du haut non ascendant G1" (DN25) |
|
0033062 | Seppelfricke SEPP Servo volant manuel DN25-32 SW8,0 x D70 |
|
0033464 | Seppelfricke SEPP Servo volant manuel DN25-32 SW8,0 x D90 |
|
0001484 | Seppelfricke SEPP Servo-Plus vanne de débit partie du haut non montante G1" (DN25) |
|
0048986 | Seppelfricke SEPP DIN-Basis vanne de débit partie supérieure montante G1 1/4" (DN32) |
|
0048343 | Seppelfricke SEPP DIN-Basis vanne de débit partie du haut non ascendant G1 1/4" (DN32) |
|
0001485 | Seppelfricke SEPP Servo-Plus vanne de débit partie du haut non montante G1 1/4" (DN32) |
|
0048988 | Seppelfricke SEPP DIN-Basis vanne de débit partie supérieure montante G1 1/2" (DN40) |
|
0048344 | Seppelfricke SEPP DIN-Basis vanne de débit partie du haut non ascendant G1 1/2" (DN40) |
|
0201314 | Seppelfricke SEPP Servo volant manuel DN40-50 SW10,0 x D90 |
|
0001486 | Seppelfricke SEPP Servo-Plus vanne de débit partie du haut non montante G1 1/2" (DN40) |
|
0048990 | Seppelfricke SEPP DIN-Basis vanne de débit partie supérieure montante G2" (DN50) |
|
0048345 | Seppelfricke SEPP DIN-Basis vanne de débit partie du haut non ascendant G2" (DN50) |
|
0033122 | Seppelfricke SEPP Servo volant manuel DN50 SW12,0 x D90 |
|
0001487 | Seppelfricke SEPP Servo-Plus vanne de débit partie du haut non montante G2" (DN50) |
