SEPP Robinet d'arrêt collectif, non montante, avec purge (2 x taraudage)

1406.10

La vanne d'arrêt à clapet, type 1406.10 SEPP Kommunal est facile à utiliser, nécessite peu d'entretien et est insonorisante conformément à la norme DIN 4109.

axe avec double joint torique
avec purge
également disponible avec chapeau montant
également disponible avec chapeau KFE avec fonction clapet anti-retour intégrée

applications

segments

certificats

assortiment

code article	taille	poids	dimensions	emballage	GTIN
0000825	Rp1/2" (DN15)	0,42 kg	113x75x93 mm	sac (1 pc)	04018422003208
0000826	Rp3/4" (DN20)	0,51 kg	126x79x110 mm	sac (1 pc)	04018422003215
0000827	Rp1" (DN25)	0,84 kg	146x81x129 mm	sac (1 pc)	04018422003222
0000828	Rp1 1/4" (DN32)	1,3 kg	180x88x159 mm	sac (1 pc)	04018422003239
0000829	Rp1 1/2" (DN40)	1,57 kg	189x102x168 mm	sac (1 pc)	04018422003246
0000830	Rp2" (DN50)	2,68 kg	241x109x214 mm	sac (1 pc)	04018422003253

dimensions

code article	taille	d1	dN1	l1	z1	slw1	DN2	l2	z2	slw2	M	Y	V	U	a
0000825	Rp1/2" (DN15)	21,3	1/2" (DN15)	21	6	27	1/2" (DN15)	46	31	27	36	62	52	36	41
0000826	Rp3/4" (DN20)	26,9	3/4" (DN20)	23	7	32	3/4" (DN20)	54	38	32	36	62	60	38	41
0000827	Rp1" (DN25)	33,7	1" (DN25)	27	8	41	1" (DN25)	65	45	41	46	73	68	46	41
0000828	Rp1 1/4" (DN32)	42,4	1 1/4" (DN32)	31	10	50	1 1/4" (DN32)	81	60	50	56	94	87	52	41
0000829	Rp1 1/2" (DN40)	48,3	1 1/2" (DN40)	33	12	55	1 1/2" (DN40)	89	68	55	56	94	95	56	41
0000830	Rp2" (DN50)	60,3	2" (DN50)	41	15	70	2" (DN50)	112	86	70	60	125	116	68	41

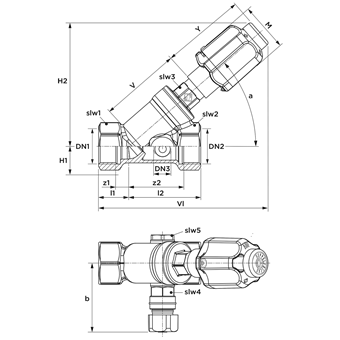

voir ci-dessus pour le schéma avec ces dimensions.

caractéristiques

caractéristiques

couleur	Laiton
matériaux	brass (CW617N)
finitions	aucune
fabricant	Seppelfricke
forme	droit (0º)
type de connexion	Rp - filetage femmeles
pression nominale (PN)	PN 16
etanchéité	EPDM

général

général

groupe de produit	vannes (vanne d'arrêt)
classe ETIM	EC010058 Shut down valve (tap water)
code intrastat	84818079
marque	Seppelfricke
serie	SEPP Kommunal
type de produit	1406.10
SCIP	62ae05cb-5d58-4e86-a09a-90069f6f35a4

téléchargements

1406.10 image	jpg	télécharger
SEPP_ UA_Gebaeudearmaturen certificats	pdf	télécharger
Schrägsitzventil_DVGW certificats	pdf	télécharger
Seppelfricke valve ÖVGW certificats	pdf	télécharger
Diagram diagramme	png	télécharger
SEPP_UA_Gebaeudearmaturen_1Nf certificats	pdf	télécharger

ETIM

étiqueter	valeur
classe ETIM	EC010058 Shut down valve (tap water)
Housing material	Laiton
Housing material quality	CuZn40Pb2 (CW617N)
Raccordement 1	Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1)
Avec raccord connexion 1	Non
Raccordement 2	Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1)
Avec raccord connexion 2	Non
Température medium maximum (contiinue)	90°C
Température medium maximum (contiinue) (imperial)	194°F
Traitement de la surface	Non-traité
Vidange	Oui
Avec vidange	Oui
Avec indicateur de position	Oui
Spindle and/or hand wheel rising	Non
Angle de la broche	41°
