1407
La vanne d'arrêt à clapet, type 1407 SEPP DIN-Basis est facile à utiliser, nécessite peu d'entretien et est insonorisante conformément à la norme DIN 4109.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 0048918 | Rp1/2" (DN15) | 0,38 kg | 124x66x111 mm | sac (1 pc) | 04018422282283 |
| 0048919 | Rp3/4" (DN20) | 0,46 kg | 137x72x124 mm | sac (1 pc) | 04018422282290 |
| 0048920 | Rp1" (DN25) | 0,8 kg | 160x77x144 mm | sac (1 pc) | 04018422282306 |
| 0048922 | Rp1 1/4" (DN32) | 1,19 kg | 195x89x175 mm | sac (1 pc) | 04018422282320 |
| 0048923 | Rp1 1/2" (DN40) | 1,49 kg | 212x95x192 mm | sac (1 pc) | 04018422282337 |
| 0048924 | Rp2" (DN50) | 2,72 kg | 260x111x235 mm | sac (1 pc) | 04018422282344 |
| code article | taille | d1 | dN1 | l1 | z1 | slw1 | DN2 | l2 | z2 | slw2 | M | Y | V | U | a |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0048918 | Rp1/2" (DN15) | 21,3 | 1/2" (DN15) | 19 | 5 | 27 | 1/2" (DN15) | 48 | 31 | 27 | 60 | 14 | 96 | 36 | 41 |
| 0048919 | Rp3/4" (DN20) | 26,9 | 3/4" (DN20) | 22 | 6 | 32 | 3/4" (DN20) | 54 | 38 | 32 | 60 | 14 | 110 | 38 | 41 |
| 0048920 | Rp1" (DN25) | 33,7 | 1" (DN25) | 27 | 8 | 40 | 1" (DN25) | 64 | 45 | 40 | 70 | 19 | 128 | 46 | 41 |
| 0048922 | Rp1 1/4" (DN32) | 42,4 | 1 1/4" (DN32) | 31 | 10 | 50 | 1 1/4" (DN32) | 81 | 60 | 50 | 70 | 19 | 164 | 52 | 41 |
| 0048923 | Rp1 1/2" (DN40) | 48,3 | 1 1/2" (DN40) | 35 | 12 | 55 | 1 1/2" (DN40) | 89 | 68 | 55 | 90 | 23 | 172 | 56 | 41 |
| 0048924 | Rp2" (DN50) | 60,3 | 2" (DN50) | 41 | 15 | 70 | 2" (DN50) | 112 | 86 | 70 | 90 | 23 | 224 | 68 | 41 |
| couleur | Laiton |
|---|---|
| matériaux | brass (CW617N) |
| finitions | aucune |
| fabricant | Seppelfricke |
| forme | droit (0º) |
| type de connexion | Rp - filetage femmeles |
| pression nominale (PN) | PN 16 |
| etanchéité | EPDM |
| groupe de produit | vannes (vanne d'arrêt) |
|---|---|
| classe ETIM | EC010058 Shut down valve (tap water) |
| code intrastat | 84818079 |
| marque | Seppelfricke |
| serie | SEPP DIN-Basis |
| type de produit | 1407 |
| SCIP | 62ae05cb-5d58-4e86-a09a-90069f6f35a4 |

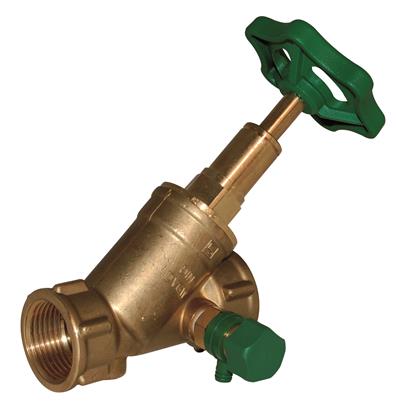

 1407 image |
jpg | télécharger |
SEPP_ UA_Gebaeudearmaturen certificats |
télécharger | |
Schrägsitzventil_DVGW certificats |
télécharger | |
Seppelfricke valve ÖVGW certificats |
télécharger | |
 Diagram diagramme |
png | télécharger |
SEPP_UA_Gebaeudearmaturen_1Nf certificats |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC010058 Shut down valve (tap water) |
| Housing material | Laiton |
| Housing material quality | CuZn40Pb2 (CW617N) |
| Raccordement 1 | Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Avec raccord connexion 1 | Non |
| Raccordement 2 | Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Avec raccord connexion 2 | Non |
| Température medium maximum (contiinue) | 90°C |
| Température medium maximum (contiinue) (imperial) | 194°F |
| Traitement de la surface | Non-traité |
| Vidange | Oui |
| Avec vidange | Oui |
| Avec indicateur de position | Non |
| Spindle and/or hand wheel rising | Oui |
| Angle de la broche | 41° |
