SEPP DIN-Basis Clapet anti-retour sans purge (2 x filetage femelle)

assortiment

code article	taille	poids	dimensions	emballage	GTIN
0201029	Rp1/2" (DN15)	0,3 kg	65x60x64 mm	sac (1 pc)	04018422296976
0201030	Rp3/4" (DN20)	0,4 kg	77x60x70 mm	sac (1 pc)	04018422296983
0201031	Rp1" (DN25)	0,7 kg	96x70x84 mm	sac (1 pc)	04018422296990
0201032	Rp1 1/4" (DN32)	1 kg	127x70x111 mm	sac (1 pc)	04018422297003
0201033	Rp1 1/2" (DN40)	1,3 kg	134x90x118 mm	sac (1 pc)	04018422297010
0201034	Rp2" (DN50)	2,3 kg	169x90x150 mm	sac (1 pc)	04018422297027

dimensions

code article	taille	d1	dN1	l1	z1	slw1	DN2	l2	z2	slw2	Y	V	U	a
0201029	Rp1/2" (DN15)	21,3	1/2" (DN15)	19	5	27	1/2" (DN15)	48	31	27	19	96	36	41
0201030	Rp3/4" (DN20)	26,9	3/4" (DN20)	22	6	32	3/4" (DN20)	54	38	32	22	110	38	41
0201031	Rp1" (DN25)	33,7	1" (DN25)	27	8	40	1" (DN25)	64	45	40	30	128	46	41
0201032	Rp1 1/4" (DN32)	42,4	1 1/4" (DN32)	31	10	50	1 1/4" (DN32)	81	60	50	52	164	52	41
0201033	Rp1 1/2" (DN40)	48,3	1 1/2" (DN40)	35	12	55	1 1/2" (DN40)	89	68	55	49	172	56	41
0201034	Rp2" (DN50)	60,3	2" (DN50)	41	15	70	2" (DN50)	112	86	70	42	224	68	41

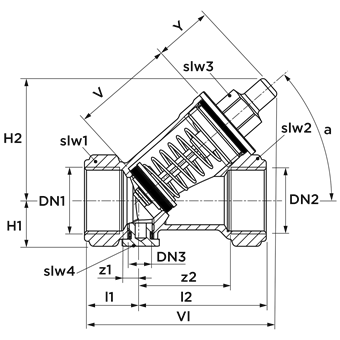

voir ci-dessus pour le schéma avec ces dimensions.

caractéristiques

général

téléchargements

1551-1 image	jpg	télécharger
Diagram diagramme	png	télécharger

ETIM

étiqueter	valeur
classe ETIM	EC011469 Clapet anti-retour
Housing material	Laiton
Qualité de matière	CuZn40Pb2 (CW617N)
Traitement de la surface	Non-traité
Connexions	Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1)
Phase de compression	PN 16
Bride tournante	PN 16
Étanchéité	EPDM
Angle of non-return valve	0°
Medium temperature (continuous)	0°C - 90°C
Medium temperature (continuous) (imperial)	32°F - 194°F
Pression de service maximum à 20 °C	16bar
Pression de service maximum à 20 °C (imperial)	232,06psi
Etiquette FM	Non
Etiquette UL	Non
Etiquette ULC	Non
Etiquette LPCB	Non
Convient pour eau chauffage	Non
SVGW certified	Non
VdS quality mark	Non
DVGW quality mark for gas	Non
DVGW quality mark for water	Non
KIWA certified	Non
