SEPP Servo-Plus tête de robinet

1927

applications

segments

certificats

assortiment

code article	taille	poids	dimensions	emballage	GTIN
0001482	G1/2" (DN15)	0,15 kg	93x36x36 mm	sac (1 pc)	04018422006490
0001483	G3/4" (DN20)	0,19 kg	102x36x36 mm	sac (1 pc)	04018422006506
0001484	G1" (DN25)	0,31 kg	119x46x46 mm	sac (1 pc)	04018422006513
0001485	G1 1/4" (DN32)	0,55 kg	146x56x56 mm	sac (1 pc)	04018422006520
0001486	G1 1/2" (DN40)	0,64 kg	152x56x56 mm	sac (1 pc)	04018422006537
0001487	G2" (DN50)	0,98 kg	190x60x60 mm	sac (1 pc)	04018422006544
0033750	G2 1/2" (DN65)	1,3 kg	190x60x60 mm	sac (1 pc)	04018422201734
0033751	G3" (DN80)	1,83 kg	164x120x120 mm	sac (1 pc)	04018422201741

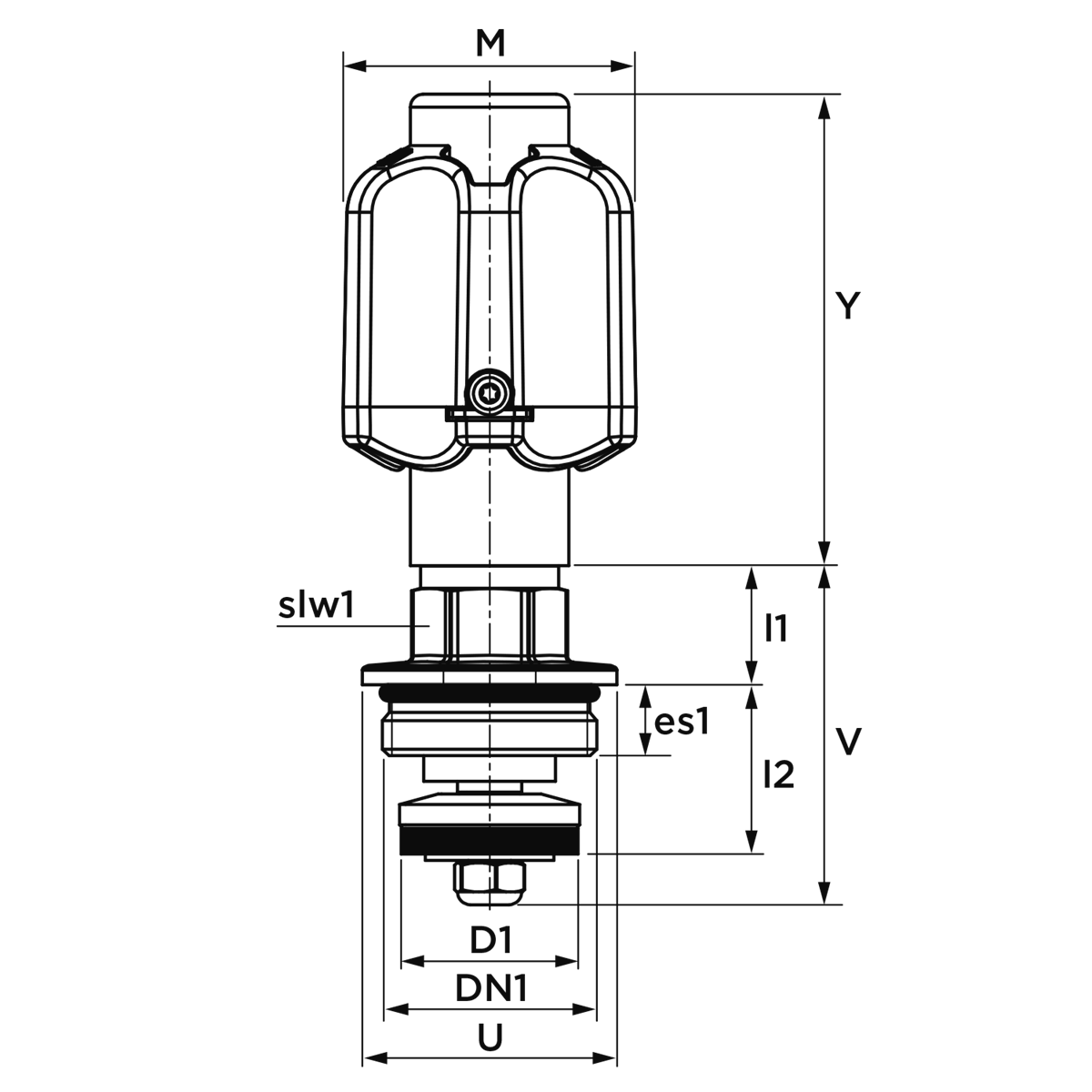

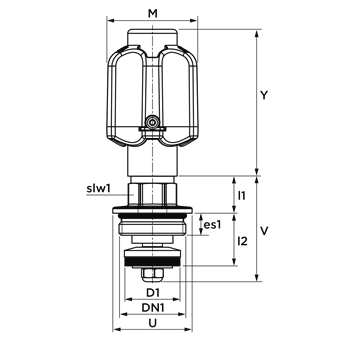

dimensions

code article	taille	dN1	l1	slw1	M	Y	V	U	D1
0001482	G1/2" (DN15)	1/2" (DN15)	20	17	36	62	31	36	16
0001483	G3/4" (DN20)	3/4" (DN20)	23	17	36	62	42	38	22
0001484	G1" (DN25)	1" (DN25)	27	22	46	73	46	46	28
0001485	G1 1/4" (DN32)	1 1/4" (DN32)	29	27	52	94	53	52	35
0001486	G1 1/2" (DN40)	1 1/2" (DN40)	35	27	52	94	59	56	41
0001487	G2" (DN50)	2" (DN50)	34	32	58	125	66	68	53
0033750	G2 1/2" (DN65)	2 1/2" (DN65)	34	34	58	125	66	86	68
0033751	G3" (DN80)	3" (DN80)	30	34	120	28	137	120	82

voir ci-dessus pour le schéma avec ces dimensions.

caractéristiques

caractéristiques

couleur	Laiton, vert
matériaux	brass (CW617N)
finitions	aucune
fabricant	Seppelfricke
forme	droit
type de connexion	G - filletage mâle gaz cylindrique
pression nominale (PN)	PN 16
etanchéité	EPDM

général

général

groupe de produit	vannes (accessoires (vannes), vanne d'arrêt)
classe ETIM	EC011657 Accessories/spare parts for globe valve
code intrastat	84819000
marque	Seppelfricke
serie	SEPP Servo
type de produit	1927
SCIP	595b237a-cb3d-4f91-8731-a4c832a4905b

téléchargements

1927 image	jpg	télécharger
SEPP_ UA_Gebaeudearmaturen certificats	pdf	télécharger
Diagram diagramme	png	télécharger
SEPP_UA_Gebaeudearmaturen_1Nf certificats	pdf	télécharger

ETIM

étiqueter	valeur
classe ETIM	EC011657 Accessories/spare parts for globe valve
Matière	Laiton
