49
Les adaptateurs de bride VSH Shurjoint mod&èles 7041, C341 et A512 nécessitent une surface plane dure pour une étanchéité efficace du joint. Une plaque sandwich est nécessaire et doit toujours être utilisée lorsque la surface d'accouplement n'est pas adéquate comme on le voit avec les faces dentelées de certaines vannes ou les brides à revêtement en caoutchouc ou à revêtement en caoutchouc d'une vanne à plaquette.
Les systèmes de tuyaux rainurés VSH Shurjoint se composent d'une large gamme de raccords, de raccords et de vannes à rainure pour le chauffage, l'air comprimé et l'industrie. VSH Shurjoint demande moins de travail, est plus sûr, plus propre et offre une qualité de connexion constante.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| S00490045 | DN100 - galvanisé | 0,29 kg | 158x158x2 mm | boîte en carton (70 pc) | 08711985446180 |
| S00490055 | DN125 - galvanisé | 0,36 kg | 188x188x2 mm | boîte en carton (60 pc) | 08711985446197 |
| S00490065 | DN150 - galvanisé | 0,45 kg | 216x216x2 mm | boîte en carton (40 pc) | 08711985446203 |
| S00490085 | DN200 - galvanisé | 0,61 kg | 271x271x2 mm | boîte en carton (35 pc) | 08711985446210 |
| S004900A1 | DN250 - galvanisé | 0,77 kg | 326x326x2 mm | boîte en carton (10 pc) | 08711985446227 |
| S004900A3 | DN300 - galvanisé | 1 kg | 381x381x2 mm | boîte en carton (1 pc) | 08711985446234 |
| S00490020 | DN50 - galvanisé | 0,15 kg | 95x95x2 mm | boîte en carton (140 pc) | 08711985446159 |
| S00490025 | DN65 - galvanisé | 0,2 kg | 118x118x2 mm | boîte en carton (110 pc) | 08711985446166 |
| S00490030 | DN80 - galvanisé | 0,25 kg | 130x130x2 mm | boîte en carton (80 pc) | 08711985446173 |

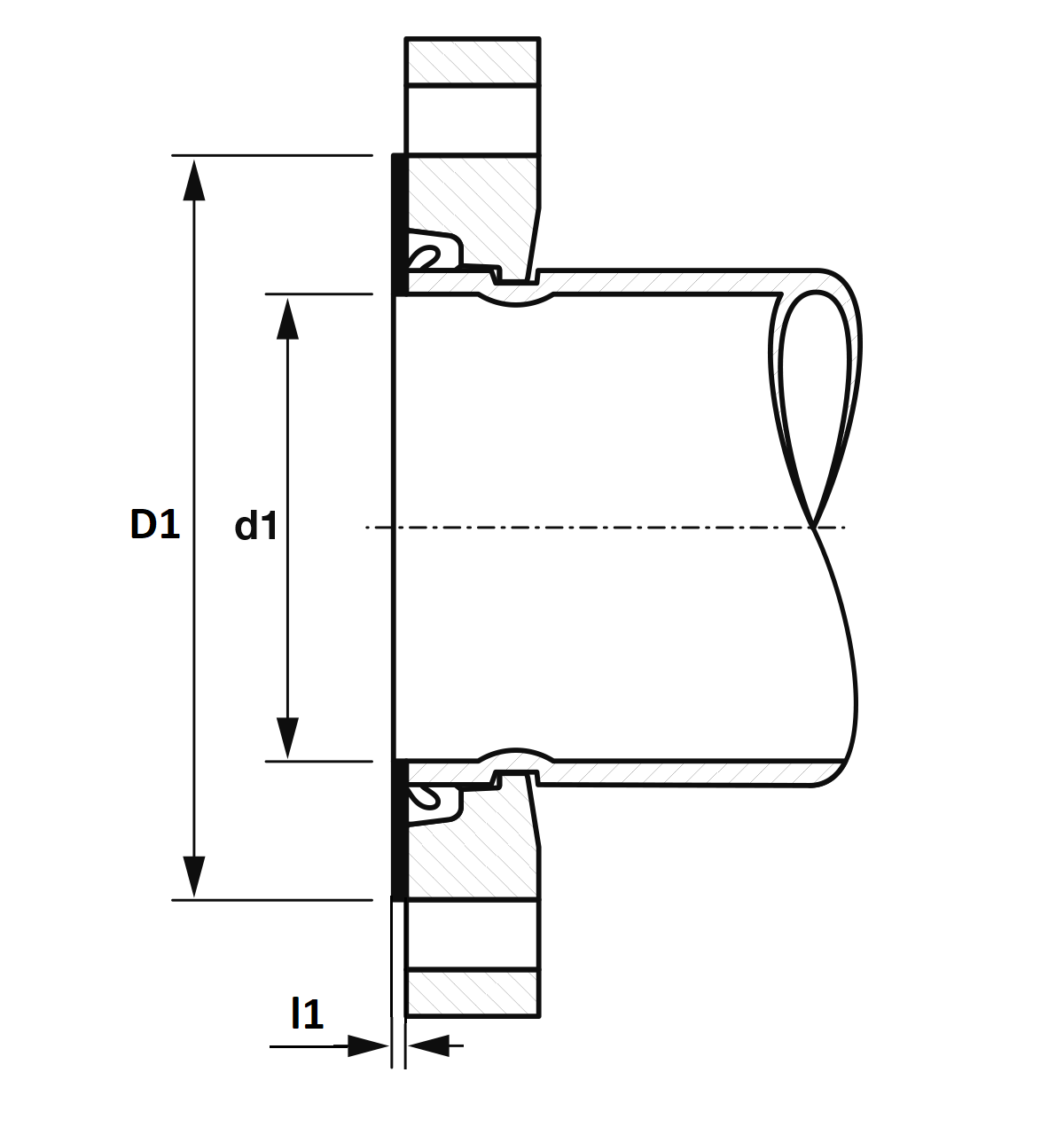

| code article | taille | d1 | dN1 | l1 | D1 |
|---|---|---|---|---|---|
| S00490045 | DN100 - galvanisé | 105,0 | DN100 | 2 | 158 |
| S00490055 | DN125 - galvanisé | 128,0 | DN125 | 2 | 188 |
| S00490065 | DN150 - galvanisé | 155,0 | DN150 | 2 | 216 |
| S00490085 | DN200 - galvanisé | 205,0 | DN200 | 2 | 271 |
| S004900A1 | DN250 - galvanisé | 258,0 | DN250 | 2 | 326 |
| S004900A3 | DN300 - galvanisé | 305,0 | DN300 | 2 | 381 |
| S00490020 | DN50 - galvanisé | 54,0 | DN50 | 2 | 95 |
| S00490025 | DN65 - galvanisé | 67,0 | DN65 | 2 | 118 |
| S00490030 | DN80 - galvanisé | 81,0 | DN80 | 2 | 130 |
| couleur | Argent |
|---|---|
| matériaux | acier |
| finitions | galvanisé |
| fabricant | Shurjoint |
| forme | rond |
| groupe de produit | mesures et accessoires (accessoires (raccords)) |
|---|---|
| classe ETIM | EC000098 Rondelle |
| code intrastat | 73182200 |
| marque | VSH |
| serie | Shurjoint |
| type de produit | 49 |
 49 image |
png | télécharger |
 Diagram diagramme |
png | télécharger |
Datasheet fiche de soumission |
télécharger | |
VSH Shurjoint Installation Handbook document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC000098 Rondelle |
| Matière | Acier |
| Traitement de la surface | Galvanisé/électro-zingué |
