group: 511RE_VSH
VSH SmartPress est un système de connexion à sertir innovant conçu pour assembler des tuyaux en acier inoxydable IPS ASTM A312 programme 5/10s de 1/2" à 2" (approuvé pour une utilisation avec les types AISI 304/304L et 316/316L en acier inoxydable). La gamme de produits VSH SmartPress se compose de raccords et de vannes à sertir à profil en V (type ASP) fabriqués en acier inoxydable AISI 316L et sont équipés d'éléments d'étanchéité brevetés pour une connexion sûre, étanche et durable. Le système VSH SmartPress offre aux utilisateurs finaux une solution complète avec une couverture maximale des applications commerciales et industrielles nécessitant des éléments d'étanchéité HNBR, EPDM ou FPM. .
eau potable
chauffage
refroidissement
vapeur
air comprimé
gicleur d'incendie
vide
installations de bâtiments
protection incendie
industrie
FM
IAPMO/ANSI/CAN Z1117
NSF/ANSI/CAN 372
NSF/ANSI/CAN 61
UL
ULc
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 123460013 | 3/4"x3/4"x1/2" | 0,18 kg | 102x68x38 | sac (10 pc) | 08711985528145 |
| 123460014 | 1"x1"x1/2" | 0,31 kg | 116x77x48 | sac (5 pc) | 08711985528152 |
| 123460015 | 1"x1"x3/4" | 0,31 kg | 116x77x48 | sac (5 pc) | 08711985528169 |
| 123460016 | 1 1/2"x1 1/2"x1/2" | 0,5 kg | 138x93x65 | sac (1 pc) | 08711985528176 |
| 123460017 | 1 1/2"x1 1/2"x3/4" | 0,5 kg | 138x93x65 | sac (1 pc) | 08711985528183 |
| 123460018 | 1 1/2"x1 1/2"x1" | 0,54 kg | 138x93x65 | sac (1 pc) | 08711985528190 |
| 123460019 | 2"x2"x1/2" | 0,71 kg | 163x106x80 | sac (1 pc) | 08711985528206 |
| 123460020 | 2"x2"x3/4" | 0,72 kg | 163x106x80 | sac (1 pc) | 08711985528213 |
| 123460021 | 2"x2"x1" | 0,85 kg | 163x110x80 | sac (1 pc) | 08711985528220 |
| 123460022 | 2"x2"x1 1/2" | 0,81 kg | 163x116x80 | sac (1 pc) | 08711985528237 |
| code article | taille | d1 | dN1 | l1 | z1 | d2 | DN2 | l2 | z2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 123460013 | 3/4"x3/4"x1/2" | 26,9 | DN20 | 51 | 24 | 21,3 | DN15 | 51 | 24 | 26,9 | DN20 | 51 | 24 |
| 123460014 | 1"x1"x1/2" | 33,7 | DN25 | 58 | 28 | 21,3 | DN15 | 55 | 28 | 33,7 | DN25 | 58 | 28 |
| 123460015 | 1"x1"x3/4" | 33,7 | DN25 | 58 | 28 | 26,9 | DN20 | 53 | 26 | 33,7 | DN25 | 58 | 28 |
| 123460016 | 1 1/2"x1 1/2"x1/2" | 48,3 | DN40 | 69 | 34 | 21,3 | DN15 | 62 | 35 | 48,3 | DN40 | 69 | 34 |
| 123460017 | 1 1/2"x1 1/2"x3/4" | 48,3 | DN40 | 69 | 34 | 26,9 | DN20 | 60 | 33 | 48,3 | DN40 | 69 | 34 |
| 123460018 | 1 1/2"x1 1/2"x1" | 48,3 | DN40 | 69 | 34 | 33,7 | DN25 | 64 | 34 | 48,3 | DN40 | 69 | 34 |
| 123460019 | 2"x2"x1/2" | 60,3 | DN50 | 82 | 41 | 21,3 | DN15 | 68 | 41 | 60,3 | DN50 | 82 | 41 |
| 123460020 | 2"x2"x3/4" | 60,3 | DN50 | 82 | 41 | 26,9 | DN20 | 66 | 39 | 60,3 | DN50 | 82 | 41 |
| 123460021 | 2"x2"x1" | 60,3 | DN50 | 82 | 41 | 33,7 | DN25 | 70 | 40 | 60,3 | DN50 | 82 | 41 |
| 123460022 | 2"x2"x1 1/2" | 60,3 | DN50 | 82 | 41 | 21,3 | DN15 | 76 | 41 | 60,3 | DN50 | 82 | 41 |
| couleur | Argent |
|---|---|
| matériaux | acier inoxydable (acier inoxydable 316L (1.4404)) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | T-piece, Réduction (90º) |
| type de connexion | press (V) |
| etanchéité | EPDM |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003025 Raccord avec 3 connexions |
| code intrastat | 73072980 |
| marque | VSH |
| serie | SmartPress |
| type de produit | 511RE |
| code unspsc | 40174607 |

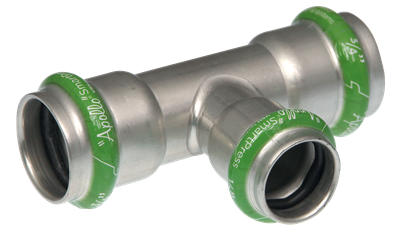

 511RE image |
png | télécharger |
VSH SmartPress Installation instructions A5 document d'installation et de maintenance |
télécharger | |
 Diagram diagramme |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003025 Raccord avec 3 connexions |
| Matériau connexion 1 | Acier inoxydable |
| Qualité matériau connexion 1 | Acier inoxydable 316 L (1.4404) |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Acier inoxydable |
| Qualité matériau connexion 2 | Acier inoxydable 316 L (1.4404) |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Raccord de connection 3 | Acier inoxydable |
| Matériau connexion 3 | Acier inoxydable 316 L (1.4404) |
| protection de surface terminale 3 | Non-traité |
| Traitement de surface connection 3 | Non-traité |
| Exécution | Pièce en T |
| Angle | 90° |
| Reducing | Oui |
| En plusieurs parties | Non |
| Système orienté | Oui |
| Raccordement 1 | Manchon à sertir |
| Contour code connection 1 | V |
| Raccordement 2 | Manchon à sertir |
| Contour code connection 2 | V |
| connexion 3 | Manchon à sertir |
| Contour code connection 3 | V |
| Matériau d'étanchéité | EPDM |
| Main colour fitting | Gris |
| Pression de service maximum à 20 °C | 34,47bar |
| Pression de service maximum à 20 °C (imperial) | 500psi |
| Medium temperature (continuous) | -35°C - 135°C |
| Medium temperature (continuous) (imperial) | -31°F - 275°F |
| avec emballage | Non |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Avec isolation thermique | Non |
| Avec arrêt cam / -Rand | Oui |
| Limité | Non |
| With connection indicator | Oui |
| Etiquette FM | Oui |
| Etiquette LPCB | Non |
| Etiquette ULC | Oui |
| Etiquette UL | Oui |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
| Gastec QA - AR 214 (H2) | Non |
