VSH XPress Cuivre coude union 90° (à sertir x taraudé)

VSH XPress Cuivre coude union 90° (à sertir x taraudé)

6096G

Le VSH XPress 6096G est un raccord union coudé en bronze avec une extrémité à sertir et une extrémité taraudée. En utilisant VSH XPress dans votre installation de tuyauterie, vous pouvez procéder d'une manière rapide, facile et propre. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications envisageables.

  • butée d'insertion: arrêt de tube pour extrémité de tuyau
  • fourni avec toutes les homologations applicables
  • fonction fuite avant sertissage
  • identification claire lors du montage du matériau et de la dimension

applications

eau potable chauffage refroidissement air comprimé vide

segments

installations de bâtiments construction navale industrie

certificats

BSI ÖVGW Wasser QB (CSTBat) RISE ÜA WRAS
code article taille poids dimensions emballage GTIN
4802831 12xRp1/2" 0,16 kg 35x50x70 mm sac (5 pc) 05022050198457
4802842 15xRp1/2" 0,17 kg 34x48x70 mm sac (5 pc) 05022050198549
4802853 18xRp1/2" 0,18 kg 27x45x78 mm sac (5 pc) 05022050198693
4802864 18xRp3/4" 0,26 kg 39x58x79 mm sac (5 pc) 05022050198808
4802875 22xRp3/4" 0,27 kg 38x51x89 mm sac (5 pc) 05022050198907
4802886 22xRp1" 0,32 kg 40x62x95 mm sac (5 pc) 05022050199010
4802897 28xRp1" 0,44 kg 41x68x95 mm sac (5 pc) 05022050199126

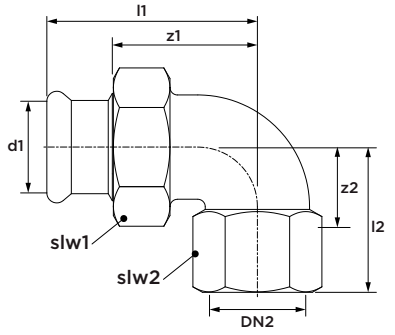

code article taille d1 l1 z1 slw1 dN1 d2 l2 z2 slw2 DN2 angle de proue
4802831 12xRp1/2" 12 (DN10) 49 32 30 DN10 21,3 (1/2" (DN15)) 32 15 27 1/2" (DN15) 90
4802842 15xRp1/2" 15 (DN12) 53 33 30 DN12 21,3 (1/2" (DN15)) 32 17 27 1/2" (DN15) 90
4802853 18xRp1/2" 18 (DN15) 55 35 30 DN15 21,3 (1/2" (DN15)) 32 17 27 1/2" (DN15) 90
4802864 18xRp3/4" 18 (DN15) 61 41 36 DN15 26,9 (3/4" (DN20)) 36 20 33 3/4" (DN20) 90
4802875 22xRp3/4" 22 (DN20) 66 45 36 DN20 33,7 (1" (DN25)) 40 21 40 1" (DN25) 90
4802886 22xRp1" 22 (DN20) 62 41 36 DN20 26,9 (3/4" (DN20)) 36 20 33 3/4" (DN20) 90
4802897 28xRp1" 28 (DN25) 68 45 46 DN25 33,7 (1" (DN25)) 44 25 40 1" (DN25) 90
voir ci-dessus pour le schéma avec ces dimensions.
couleur cuivre
matériaux bronze (EN CC499K)
finitions aucune
fabricant 8711985000009
forme Courbe, Réduction (90º)
type de connexion press (M), Rp - filetage femmeles
etanchéité EPDM
groupe de produit raccords (raccord)
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 74122000
pays d'origine Royaume-Uni
marque VSH
serie XPress Cuivre
type de produit 6096G
SCIP 966cd6bc-74ae-47a8-951b-016935a13ff8
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Bronze
Qualité matériau connexion 1 CuSn5Zn5Pb2
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Bronze
Qualité matériau connexion 2 CuSn5Zn5Pb2
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Courbe
Exécution En 3 parties
Angle du coude 90°
Excentrique Non
Système orienté Oui
Raccordement 1 Manchon à sertir
#EC003024_EF013560 M
Raccordement 2 #EV016143
Bride tournante PN 16
Matériau d'étanchéité EPDM
Haute résistance à la traction Oui
#EC003024_EF023182 -20°C - 110°C
(imperial) -4°F - 230°F
Pression de service maximum à 20 °C 16bar
Pression de service maximum à 20 °C (imperial) 232,06psi
avec emballage Oui
Avec isolation thermique Non
Avec arrêt cam / -Rand Oui
Limité Non
Avec dégazeur Non
#EC003024_EF017615 Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
#EC003024_EFDE0006 Non
#EC003024_EFDE0010 Non
#EC003024_EFDE0031 Non
#EC003024_EFDE0048 Non
#EC003024_EFDE0049 Non
#EC003024_EFNL0001 Non
#EC003024_EFNL0002 Non
#EC003024_EFNL0003 Non
#EC003024_EFSE0002 Non

accessoires

code article description
6212657 VSH XPress Cuivre Indicateur de profondeur d'insertion 12-108
6115912 VSH XPress Cuivre Joint torique EPDM 15
4805218 VSH XPress Cuivre joint torique FPM 15x2,6mm
6115923 VSH XPress Cuivre Joint torique EPDM 18
4805229 VSH XPress Cuivre joint torique FPM 18
6115934 VSH XPress Cuivre joint torique EPDM 22
4805231 VSH XPress Cuivre joint torique FPM 22x3,2mm
6115945 VSH XPress Cuivre joint torique EPDM 28
4805240 VSH XPress Cuivre joint torique FPM 28x3,0mm

pièces détachées

code article description
6115912 VSH XPress Cuivre Joint torique EPDM 15 1
6115923 VSH XPress Cuivre Joint torique EPDM 18 1
6115934 VSH XPress Cuivre joint torique EPDM 22 1
6115945 VSH XPress Cuivre joint torique EPDM 28 1
