6280GC
Le VSH XPress S8CP est un adaptateur droit en bronze chromé avec une extrémité mâle à sertir et une extrémité filetée. En utilisant VSH XPress dans votre installation de tuyauterie, vous pouvez procéder d'une manière rapide, facile et propre. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications envisageables.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 4809563 | 15xR1/2" Cr | 0,06 kg | 20x20x50 mm | sac (5 pc) | 05022050253545 |

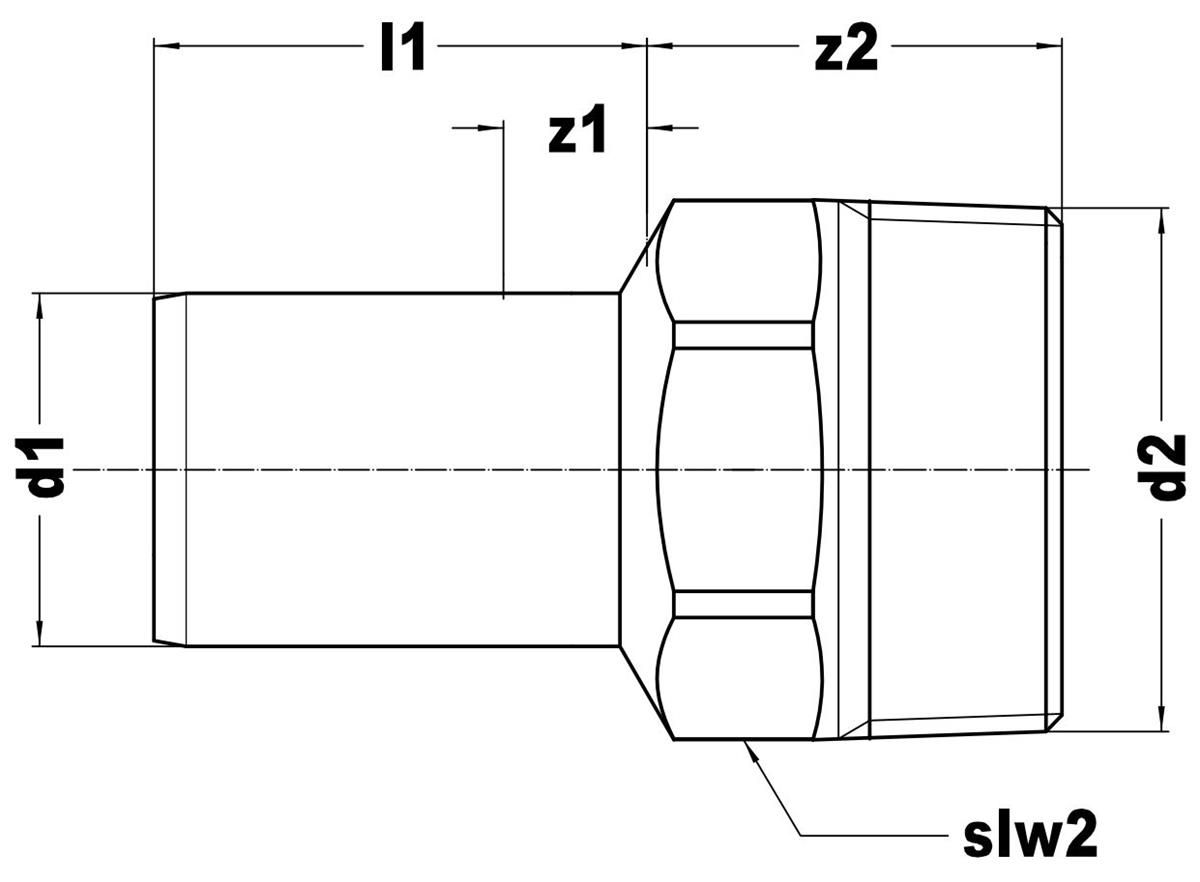

| code article | taille | d1 | dN1 | l1 | z1 | es1 | d2 | DN2 | z2 |
|---|---|---|---|---|---|---|---|---|---|
| 4809563 | 15xR1/2" Cr | 15,0 | DN12 | 30 | 10 | 20 | 21,3 | 1/2" (DN15) | 21 |
| couleur | cuivre |
|---|---|
| matériaux | bronze (EN CC499K) |
| finitions | chromé |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | droit |
| type de connexion | bout du tube, R - FPT - filetage mâle conique |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 74121000 |
| marque | VSH |
| serie | XPress Cuivre |
| type de produit | S8CP |
| code unspsc | 40172521 |
| SCIP | 966cd6bc-74ae-47a8-951b-016935a13ff8 |
 6280GC image |
png | télécharger |
MSDS_VSH_XPress_Copper lien vers la fiche |
télécharger | |
VSH XPress Copper RISE 12-108 mm SE certificats |
télécharger | |
VSH_XPress_Copper_WRAS certificats |
télécharger | |
XPress Copper BSI certificats |
télécharger | |
 Diagram diagramme |
jpg | télécharger |
VSH XPress Copper RISE 12-108 mm EN certificats |
télécharger | |
VSH XPress installation instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Bronze |
| Qualité matériau connexion 1 | CuSn5Zn5Pb2 |
| Surface de protection de connexion 1 | Chromé |
| Matériau connexion 2 | Bronze |
| Qualité matériau connexion 2 | CuSn5Zn5Pb2 |
| Surface de protection de connexion 2 | Chromé |
| Forme | Droit |
| Exécution | Unique |
| Reducing | Non |
| Excentrique | Non |
| Système orienté | Oui |
| Diamètre intérieur connexion 1 | DN 12 |
| Diamètre extérieur connexion 1 | 15mm |
| Diamètre extérieur connexion 1 (imperial) | 0,59" |
| Raccordement 1 | coin conique |
| diamètre intérieur connection 2 | ½" (15) |
| Diamètre extérieur connexion 2 | 21,3mm |
| Diamètre extérieur connexion 2 (imperial) | 0,84" |
| Raccordement 2 | Filetage mâle conique gaz (BSPT) |
| Bride tournante | PN 16 |
| Avec arrêt cam / -Rand | Non |
| Haute résistance à la traction | Oui |
| Longueur | 20mm |
| Longueur connexion 1 | 29,5mm |
| Longueur connexion 1 (imperial) | 1,16" |
| Longueur utile connexion 1 | 9,5mm |
| Longueur utile connexion 1 (imperial) | 0,37" |
| Longueur utile connexion 2 | 20,6mm |
| Longueur utile connexion 2 (imperial) | 0,81" |
| Medium temperature (continuous) | -20°C - 110°C |
| Medium temperature (continuous) (imperial) | -4°F - 230°F |
| Pression de service maximum à 20 °C | 16bar |
| Pression de service maximum à 20 °C (imperial) | 232,06psi |
| Avec isolation thermique | Non |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| DIN-CERTCO certificate | Non |
| VdS quality mark | Non |
| With approval for TÜV | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| Certified according to NF 545 | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
| Type approval according to BBR/EKS | Non |
| code article | description | |
|---|---|---|
 |
6212657 | VSH XPress Cuivre Indicateur de profondeur d'insertion 12-108 |
