6330
Le VSH XPress 6330 est une courbe à 90° en bronze avec deux extrémités femelles à sertir. En utilisant VSH XPress dans votre installation de tuyauterie, vous pouvez installer d'une manière rapide, facile et propre. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications envisageables.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 4803348 | 15 | 0,14 kg | 35x35x65 mm | sac (5 pc) | 05022050381811 |
| 4803359 | 18 | 0,14 kg | 30x30x70 mm | sac (5 pc) | 05022050204660 |
| 4803361 | 22 | 0,21 kg | 32x38x78 mm | sac (5 pc) | 05022050381835 |
| 4803370 | 28 | 0,33 kg | 50x50x75 mm | sac (5 pc) | 05022050381859 |
| 4803381 | 35 | 0,39 kg | 55x55x78 mm | sac (5 pc) | 05022050381873 |
| 4803392 | 42 | 0,53 kg | 53x60x97 mm | sac (1 pc) | 05022050381880 |
| 4803403 | 54 | 0,86 kg | 80x80x105 mm | sac (1 pc) | 05022050381897 |

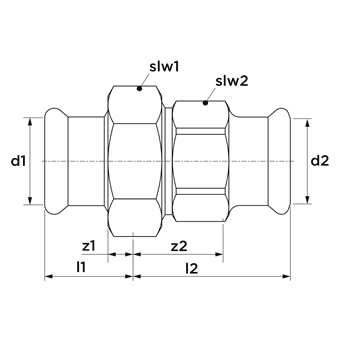

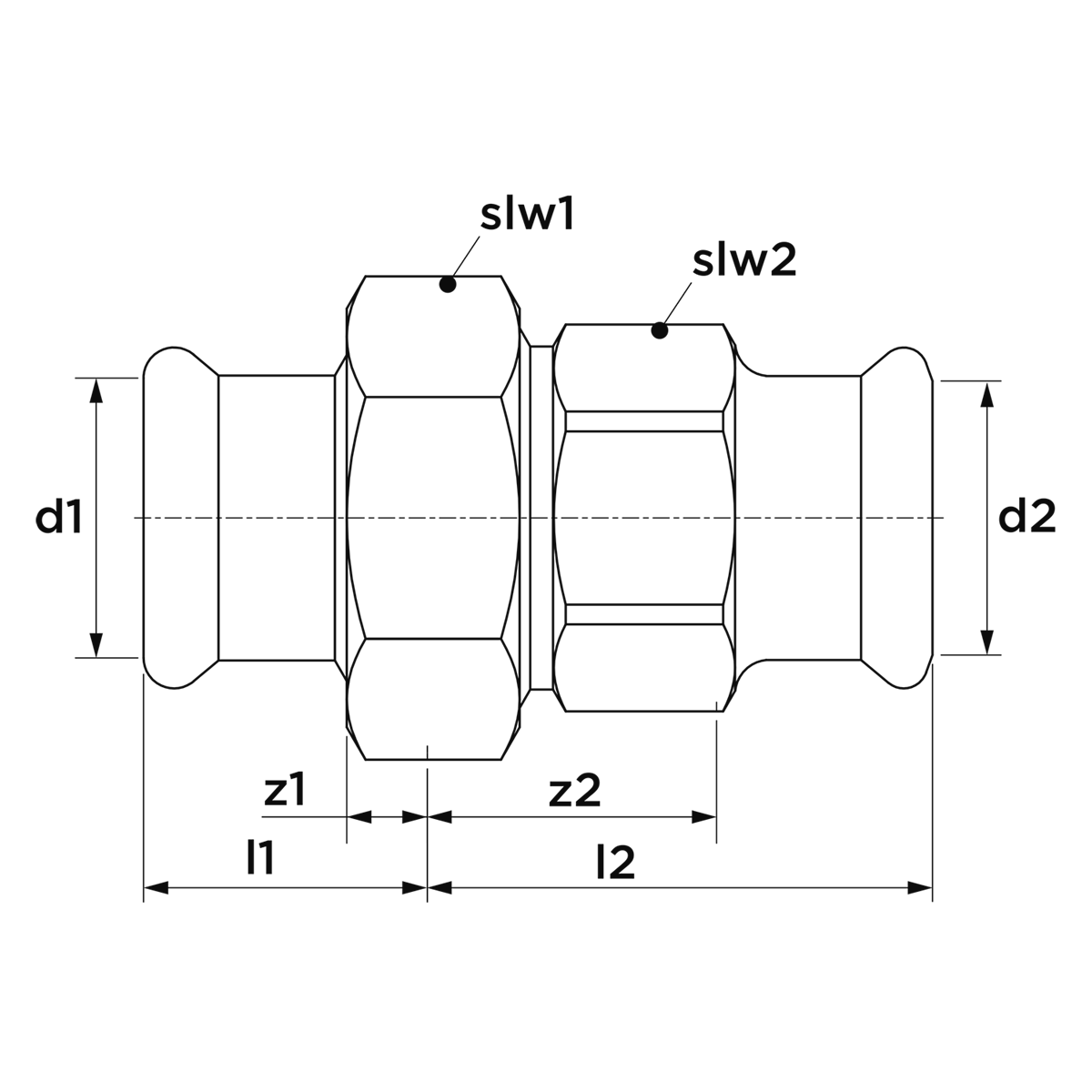

| code article | taille | d1 | dN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | z2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4803348 | 15 | 15,0 | DN12 | 27 | 7 | 30 | 15,0 | DN12 | 33 | 13 | 25 |
| 4803359 | 18 | 18,0 | DN15 | 29 | 9 | 30 | 18,0 | DN15 | 33 | 13 | 25 |
| 4803361 | 22 | 22,0 | DN20 | 31 | 10 | 36 | 22,0 | DN20 | 37 | 16 | 32 |
| 4803370 | 28 | 28,0 | DN25 | 33 | 10 | 46 | 28,0 | DN25 | 41 | 17 | 40 |
| 4803381 | 35 | 35,0 | DN32 | 33 | 7 | 52 | 35,0 | DN32 | 38 | 14 | 46 |
| 4803392 | 42 | 42,0 | DN40 | 41 | 11 | 58 | 42,0 | DN40 | 50 | 20 | 51 |
| 4803403 | 54 | 54,0 | DN50 | 48 | 13 | 75 | 54,0 | DN50 | 51 | 16 | 65 |
| couleur | cuivre |
|---|---|
| matériaux | bronze (EN CC499K) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | droit |
| type de connexion | press (M) |
| etanchéité | EPDM |
| groupe de produit | raccords (raccord) |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | XPress Cuivre |
| type de produit | 6330 |
| code unspsc | 40174912 |
| SCIP | 966cd6bc-74ae-47a8-951b-016935a13ff8 |
 6330 image |
png | télécharger |
MSDS_VSH_XPress_Copper lien vers la fiche |
télécharger | |
VSH XPress Copper RISE 12-108 mm SE certificats |
télécharger | |
VSH_XPress_Copper_WRAS certificats |
télécharger | |
XPress Copper BSI certificats |
télécharger | |
XPress Copper DVGW Water certificats |
télécharger | |
XPress Copper KIWA certificats |
télécharger | |
XPress_Copper_ATG certificats |
télécharger | |
XPress_Copper_QB certificats |
télécharger | |
XPress_Copper_SINTEF certificats |
télécharger | |
XPress_Copper_Water_OVGW certificats |
télécharger | |
XPress_DNV certificats |
télécharger | |
 Diagram diagramme |
png | télécharger |
VSH XPress Copper RISE 12-108 mm EN certificats |
télécharger | |
VSH XPress installation instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Bronze |
| Qualité matériau connexion 1 | CuSn5Zn5Pb2 |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Bronze |
| Qualité matériau connexion 2 | CuSn5Zn5Pb2 |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Forme | Droit |
| Exécution | En 3 parties |
| Reducing | Non |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | Manchon à sertir |
| Contour code connection 1 | M |
| Raccordement 2 | Manchon à sertir |
| Contour code connection 2 | M |
| Bride tournante | PN 16 |
| Matériau d'étanchéité | EPDM |
| Avec arrêt cam / -Rand | Oui |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | -20°C - 110°C |
| Medium temperature (continuous) (imperial) | -4°F - 230°F |
| Pression de service maximum à 20 °C | 16bar |
| Pression de service maximum à 20 °C (imperial) | 232,06psi |
| Avec isolation thermique | Non |
| avec emballage | Oui |
| Limité | Non |
| With connection indicator | Non |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| DIN-CERTCO certificate | Non |
| VdS quality mark | Non |
| With approval for TÜV | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Oui |
| Certified according to NF 545 | Non |
| KIWA certified | Oui |
| Gastec QA mark | Non |
| KOMO certified | Non |
| Type approval according to BBR/EKS | Non |
| code article | description | |
|---|---|---|
 |
6115912 | VSH XPress Cuivre Joint torique EPDM 15 |
 |
4805218 | VSH XPress Cuivre joint torique FPM 15x2,6 |
 |
6212657 | VSH XPress Cuivre Indicateur de profondeur d'insertion 12-108 |
|
6115923 | VSH XPress Cuivre Joint torique EPDM 18 |
|
4805229 | VSH XPress Cuivre joint torique FPM 18 |
|
6115934 | VSH XPress Cuivre joint torique EPDM 22 |
|
4805231 | VSH XPress Cuivre joint torique FPM 22x3,2 |
|
6115945 | VSH XPress Cuivre joint torique EPDM 28 |
|
4805240 | VSH XPress Cuivre joint torique FPM 28x3,0 |
|
4805251 | VSH XPress Cuivre joint torique FPM 35x3,0 |
|
6115956 | VSH XPress Cuivre joint torique EPDM 35 |
|
4805262 | VSH XPress Cuivre joint torique FPM 42x4,0 |
|
6115967 | VSH XPress Cuivre joint torique EPDM 42 |
|
4805273 | VSH XPress Cuivre joint torique FPM 54x4,0 |
|
6115978 | VSH XPress Cuivre joint torique EPDM 54 |
| code article | description | ||
|---|---|---|---|
|
6115912 | VSH XPress Cuivre Joint torique EPDM 15 | 2 |
|
6115923 | VSH XPress Cuivre Joint torique EPDM 18 | 2 |
|
6115934 | VSH XPress Cuivre joint torique EPDM 22 | 2 |
|
6115945 | VSH XPress Cuivre joint torique EPDM 28 | 2 |
|
6115956 | VSH XPress Cuivre joint torique EPDM 35 | 2 |
|
6115967 | VSH XPress Cuivre joint torique EPDM 42 | 2 |
|
6115978 | VSH XPress Cuivre joint torique EPDM 54 | 2 |
