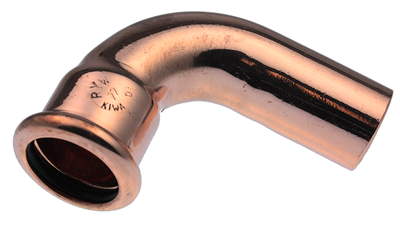

VSH XPress Cuivre courbe 90° (à sertir x mâle)

VSH XPress Cuivre courbe 90° (à sertir x mâle)

7001A

Le VSH XPress 7001A est une courbe à 90° en cuivre avec une extrémité mâle et une extrémité femelle à sertir. En utilisant VSH XPress dans votre installation de tuyauterie, vous pouvez procéder d'une manière rapide, facile et propre. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications envisageables.

  • butée d'insertion: arrêt de tube pour extrémité de tuyau
  • fourni avec toutes les homologations applicables
  • fonction fuite avant sertissage
  • identification claire lors du montage du matériau et de la dimension

applications

eau potable chauffage refroidissement air comprimé vide

segments

installations de bâtiments construction navale industrie

certificats

ATG BSI CSN DNV-GL DVGW Wasser EMI KIWA ÖVGW Wasser QB (CSTBat) RISE SINTEF ÜA WRAS
code article taille poids dimensions emballage GTIN
4800422 12xØ12 0,03 kg 18x40x55 mm sac (10 pc) 05022050123688
4800433 15xØ15 0,04 kg 20x45x60 mm sac (10 pc) 05022050013972
4800444 18xØ18 0,06 kg 25x55x60 mm sac (10 pc) 05022050123848
4800455 22xØ22 0,08 kg 30x60x80 mm sac (10 pc) 05022050013989
4800466 28xØ28 0,12 kg 33x75x85 mm sac (5 pc) 05022050013996
4800477 35xØ35 0,19 kg 40x95x110 mm sac (5 pc) 05022050014009
4800488 42xØ42 0,27 kg 50x105x135 mm sac (1 pc) 05022050383259
4800499 54xØ54 0,42 kg 65x130x160 mm sac (1 pc) 05022050383266
4800501 66,7xØ66,7 0,8 kg 83x181x186 mm boîte en carton (1 pc) 05022050383273
4800510 76,1xØ76,1 1,12 kg 75x190x240 mm boîte en carton (1 pc) 05022050383280
4800521 88,9xØ88,9 1,61 kg 106x260x305 mm boîte en carton (1 pc) 05022050383297
4800532 108xØ108 2,27 kg 132x252x275 mm boîte en carton (1 pc) 05022050383303
code article taille d1 l1 z1 dN1 d2 l2 z2 DN2 gamme d'arc angle de proue
4800422 12xØ12 12 (DN10) 31 14 DN10 12 (DN10) 45 28 DN10 14 90
4800433 15xØ15 15 (DN12) 36 16 DN12 15 (DN12) 50 30 DN12 18 90
4800444 18xØ18 18 (DN15) 42 22 DN15 18 (DN15) 53 33 DN15 22 90
4800455 22xØ22 22 (DN20) 47 27 DN20 22 (DN20) 58 38 DN20 26 90
4800466 28xØ28 28 (DN25) 58 34 DN25 28 (DN25) 64 40 DN25 34 90
4800477 35xØ35 35 (DN32) 69 44 DN32 35 (DN32) 82 57 DN32 42 90
4800488 42xØ42 42 (DN40) 81 52 DN40 42 (DN40) 101 72 DN40 50 90
4800499 54xØ54 54 (DN50) 100 66 DN50 54 (DN50) 120 86 DN50 65 90
4800501 66,7xØ66,7 66,7 (DN65) 130 78 DN65 66,7 (DN65) 175 125 DN65 80 90
4800510 76,1xØ76,1 76,1 (DN65) 143 93 DN65 76,1 (DN65) 150 100 DN65 91 90
4800521 88,9xØ88,9 88,9 (DN80) 170 112 DN80 88,9 (DN80) 178 116 DN80 107 90
4800532 108xØ108 108 (DN100) 197 130 DN100 108 (DN100) 208 141 DN100 130 90
voir ci-dessus pour le schéma avec ces dimensions.
couleur cuivre
matériaux cuivre (CW024A (UNS C12200))
finitions aucune
fabricant 8711985000009
forme Courbe (90º)
type de connexion press (M), bout du tube
etanchéité EPDM
groupe de produit raccords
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 74122000
marque VSH
serie XPress Cuivre
type de produit 7001A
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Cuivre
Qualité matériau connexion 1 Cu-DHP (CW024A)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Cuivre
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Courbe
Exécution Unique
Angle du coude 90°
#EC003024_EF022617 Non
Excentrique Non
Système orienté Oui
Raccordement 1 Manchon à sertir
#EC003024_EF013560 M
Raccordement 2 coin conique
Bride tournante PN 16
Matériau d'étanchéité EPDM
Haute résistance à la traction Oui
#EC003024_EF023182 -20°C - 110°C
(imperial) -4°F - 230°F
Pression de service maximum à 20 °C 16bar
Pression de service maximum à 20 °C (imperial) 232,06psi
avec emballage Non
Avec isolation thermique Non
Avec arrêt cam / -Rand Oui
Limité Non
Avec vidange Non
Avec dégazeur Non
#EC003024_EF017615 Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
#EC003024_EFDE0006 Non
#EC003024_EFDE0010 Non
#EC003024_EFDE0031 Non
#EC003024_EFDE0048 Non
#EC003024_EFDE0049 Oui
#EC003024_EFNL0002 Non
#EC003024_EFNL0003 Non
#EC003024_EFSE0002 Non

accessoires

code article description
4805207 VSH XPress Cuivre joint torique FPM 12x2,2mm
6115901 VSH XPress Cuivre Joint torique EPDM 12
6212657 VSH XPress Cuivre Indicateur de profondeur d'insertion 12-108
6115912 VSH XPress Cuivre Joint torique EPDM 15
4805218 VSH XPress Cuivre joint torique FPM 15x2,6mm
6115923 VSH XPress Cuivre Joint torique EPDM 18
4805229 VSH XPress Cuivre joint torique FPM 18
6115934 VSH XPress Cuivre joint torique EPDM 22
4805231 VSH XPress Cuivre joint torique FPM 22x3,2mm
6115945 VSH XPress Cuivre joint torique EPDM 28
4805240 VSH XPress Cuivre joint torique FPM 28x3,0mm
4805251 VSH XPress Cuivre joint torique FPM 35x3,0mm
6115956 VSH XPress Cuivre joint torique EPDM 35
4805262 VSH XPress Cuivre joint torique FPM 42x4,0mm
6115967 VSH XPress Cuivre joint torique EPDM 42
4805273 VSH XPress Cuivre joint torique FPM 54x4,0mm
6115978 VSH XPress Cuivre joint torique EPDM 54
4806527 VSH XPress Cuivre joint torique EPDM 66,7
4805075 VSH XPress Cuivre joint torique EPDM 76,1
4805086 VSH XPress Cuivre joint torique EPDM 88,9
4805097 VSH XPress Cuivre joint torique EPDM 108

pièces détachées

code article description
4805075 VSH XPress Cuivre joint torique EPDM 76,1 1
4805086 VSH XPress Cuivre joint torique EPDM 88,9 1
4805097 VSH XPress Cuivre joint torique EPDM 108 1
4806527 VSH XPress Cuivre joint torique EPDM 66,7 1
6115901 VSH XPress Cuivre Joint torique EPDM 12 1
6115912 VSH XPress Cuivre Joint torique EPDM 15 1
6115923 VSH XPress Cuivre Joint torique EPDM 18 1
6115934 VSH XPress Cuivre joint torique EPDM 22 1
6115945 VSH XPress Cuivre joint torique EPDM 28 1
6115956 VSH XPress Cuivre joint torique EPDM 35 1
6115967 VSH XPress Cuivre joint torique EPDM 42 1
6115978 VSH XPress Cuivre joint torique EPDM 54 1
