VSH XPress Cuivre courbe 90° réduit (2 x à sertir)

VSH XPress Cuivre courbe 90° réduit (2 x à sertir)

7002R

Le VSH XPress 7002R est une courbe à 90° réduite en cuivre avec 2 extrémités à sertir. En utilisant VSH XPress dans votre installation de tuyauterie, vous pouvez procéder d'une manière rapide, facile et propre. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications envisageables.

  • butée d'insertion: arrêt de tube pour extrémité de tuyau
  • fourni avec toutes les homologations applicables
  • fonction fuite avant sertissage
  • identification claire lors du montage du matériau et de la dimension

applications

eau potable chauffage refroidissement air comprimé vide

segments

installations de bâtiments construction navale industrie

certificats

ATG DNV-GL SINTEF
code article taille poids dimensions emballage GTIN
4804987 22x15 0,07 kg 30x60x80 mm sac (10 pc) 05022050340948
code article taille d1 l1 z1 dN1 d2 l2 z2 DN2 gamme d'arc angle de proue
4804987 22x15 22 (DN20) 48 27 DN20 (DN12) 53 33 DN12 90 90

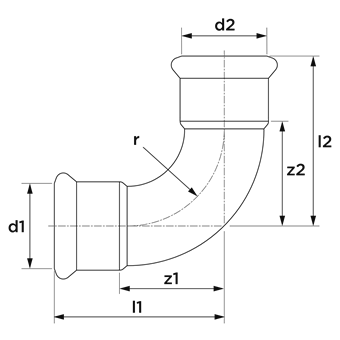

voir ci-dessus pour le schéma avec ces dimensions.
couleur cuivre
matériaux cuivre (CW024A (UNS C12200))
finitions aucune
fabricant 8711985000009
forme Courbe, Réduction (90º)
type de connexion press (M)
etanchéité EPDM
groupe de produit raccords
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 74122000
pays d'origine Hongrie
marque VSH
serie XPress Cuivre
type de produit 7002R
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Cuivre
Qualité matériau connexion 1 Cu-DHP (CW024A)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Cuivre
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Courbe
Exécution Unique
Angle du coude 90°
Rayon de la courbe 90mm
Rayon de la courbe (imperial) 3,54"
#EC003024_EF022617 Oui
Excentrique Non
Système orienté Oui
Diamètre intérieur connexion 1 DN 20
Diamètre extérieur connexion 1 22mm
Diamètre extérieur connexion 1 (imperial) 0,87"
épaisseur paroi, connexion 1 1,4mm
Raccordement 1 Manchon à sertir
#EC003024_EF013560 M
diamètre intérieur connection 2 DN 12
Raccordement 2 Manchon à sertir
#EC003024_EF013561 M
Bride tournante PN 16
Matériau d'étanchéité EPDM
Haute résistance à la traction Oui
Longueur 30mm
Longueur connexion 1 48mm
Longueur connexion 1 (imperial) 1,89"
Longueur utile connexion 1 27mm
Longueur utile connexion 1 (imperial) 1,06"
Longueur connexion 2 53mm
Longueur connexion 2 (imperial) 2,09"
Longueur utile connexion 2 33mm
Longueur utile connexion 2 (imperial) 1,3"
#EC003024_EF023182 -20°C - 110°C
(imperial) -4°F - 230°F
Pression de service maximum à 20 °C 16bar
Pression de service maximum à 20 °C (imperial) 232,06psi
avec emballage Non
Avec isolation thermique Non
Avec arrêt cam / -Rand Oui
Limité Non
Avec dégazeur Non
#EC003024_EF017615 Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
#EC003024_EFDE0006 Non
#EC003024_EFDE0010 Non
#EC003024_EFDE0031 Non
#EC003024_EFDE0048 Non
#EC003024_EFDE0049 Non
#EC003024_EFNL0001 Non
#EC003024_EFNL0002 Non
#EC003024_EFNL0003 Non
#EC003024_EFSE0002 Non
