VSH XPress Cuivre clarinette (2 x mâle)

VSH XPress Cuivre clarinette (2 x mâle)

7087

Le VSH XPress 7087 est une clarinette en cuivre avec 2 extrémités mâles à sertir. En utilisant VSH XPress dans votre installation de tuyauterie, vous pouvez procéder d'une manière rapide, facile et propre. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications envisageables.

  • fourni avec toutes les homologations applicables
  • identification claire lors du montage du matériau et de la dimension

applications

eau potable chauffage refroidissement air comprimé vide

segments

installations de bâtiments construction navale industrie

certificats

KIWA ÖVGW Wasser QB (CSTBat) RISE ÜA WRAS
code article taille poids dimensions emballage GTIN
4800785 Ø15 0,07 kg 15x40x140 mm sac (10 pc) 05022050127129
4800796 Ø18 0,09 kg 18x50x155 mm sac (10 pc) 05022050175311
4800807 Ø22 0,12 kg 21x21x166 mm sac (10 pc) 05022050127280

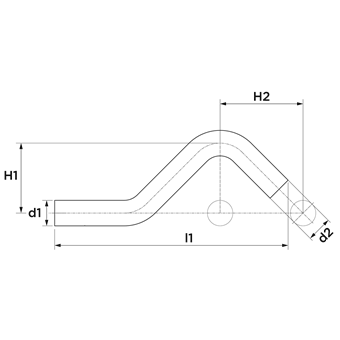

code article taille d1 dN1 l1 d2 DN2
4800785 Ø15 15,0 DN12 115 15,0 DN12
4800796 Ø18 18,0 DN15 124 18,0 DN15
4800807 Ø22 22,0 DN20 138 22,0 DN20
voir ci-dessus pour le schéma avec ces dimensions.
couleur cuivre
matériaux cuivre (CW024A (UNS C12200))
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme Jump
type de connexion bout du tube
groupe de produit raccords
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 74122000
pays d'origine Hongrie
marque VSH
serie XPress Cuivre
type de produit 7087
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Cuivre
Qualité matériau connexion 1 Cu-DHP (CW024A)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Cuivre
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Fente
Exécution Unique
Reducing Non
Excentrique Non
Système orienté Oui
Raccordement 1 coin conique
Raccordement 2 coin conique
Bride tournante PN 16
Avec arrêt cam / -Rand Non
Haute résistance à la traction Oui
Medium temperature (continuous) -20°C - 110°C
Medium temperature (continuous) (imperial) -4°F - 230°F
Pression de service maximum à 20 °C 16bar
Pression de service maximum à 20 °C (imperial) 232,06psi
Avec isolation thermique Non
avec emballage Non
Limité Non
With connection indicator Non
Avec dégazeur Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
DIN-CERTCO certificate Non
VdS quality mark Non
With approval for TÜV Non
DVGW quality mark for gas Non
DVGW quality mark for water Non
KIWA certified Oui
Gastec QA mark Non
KOMO certified Non
Type approval according to BBR/EKS Non

accessoires

code article description
6212657 VSH XPress Cuivre Indicateur de profondeur d'insertion 12-108
