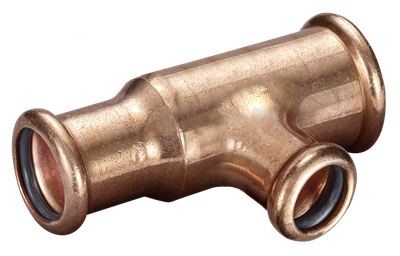

VSH XPress Cuivre té réduit (3 x à sertir)

assortiment

code article	taille	poids	dimensions	emballage	GTIN
4801711	15x12x12	0,08 kg	23x43x65 mm	sac (10 pc)	05022050192264
4801775	18x15x15	0,1 kg	23x45x75 mm	sac (10 pc)	05022050128980
4801808	22x15x15	0,14 kg	30x53x80 mm	sac (10 pc)	05022050014580
4801819	22x15x18	0,12 kg	25x50x80 mm	sac (10 pc)	05022050130013
4801830	22x18x15	0,13 kg	81x51x31 mm	sac (10 pc)	05022050130778
4801841	22x18x18	0,14 kg	30x53x80 mm	sac (10 pc)	05022050131270
4801896	28x18x22	0,17 kg	36x59x89 mm	sac (5 pc)	05022050194343
4801918	28x22x22	0,13 kg	35x60x90 mm	sac (5 pc)	05022050385338
4805438	28x15x22	0,18 kg	35x55x90 mm	sac (5 pc)	05022050194954
4805451	35x22x28	0,29 kg	43x66x108 mm	sac (5 pc)	05022050385475
4805460	35x28x28	0,29 kg	40x65x115 mm	sac (5 pc)	05022050385499
4805471	42x35x35	0,36 kg	55x55x130 mm	sac (5 pc)	05022050195012
4805680	54x42x42	0,62 kg	70x90x120 mm	sac (1 pc)	05022050225283

dimensions

code article	taille	d1	dN1	l1	z1	d2	DN2	l2	z2	d3	DN3	l3	z3
4801711	15x12x12	15,0	DN12	32	12	12,0	DN10	32	15	12,0	DN10	32	15
4801775	18x15x15	18,0	DN15	34	14	15,0	DN12	35	15	15,0	DN12	40	20
4801808	22x15x15	22,0	DN20	37	16	15,0	DN12	44	18	15,0	DN12	43	23
4801819	22x15x18	22,0	DN20	37	16	15,0	DN12	44	18	18,0	DN15	34	14
4801830	22x18x15	22,0	DN20	37	16	18,0	DN15	38	18	15,0	DN12	44	24
4801841	22x18x18	22,0	DN20	37	16	18,0	DN15	38	18	18,0	DN15	41	21
4801896	28x18x22	28,0	DN25	42	19	18,0	DN15	41	21	22,0	DN20	47	26
4801918	28x22x22	28,0	DN25	42	19	22,0	DN20	41	20	22,0	DN20	49	28
4805438	28x15x22	28,0	DN25	42	19	15,0	DN12	41	21	22,0	DN20	46	25
4805451	35x22x28	35,0	DN32	51	25	22,0	DN20	44	23	28,0	DN25	63	40
4805460	35x28x28	35,0	DN32	51	25	28,0	DN25	44	21	28,0	DN25	67	44
4805471	42x35x35	42,0	DN40	56	26	35,0	DN32	50	24	35,0	DN32	74	48
4805680	54x42x42	54,0	DN50	69	34	42,0	DN40	64	34	42,0	DN40	83	53

voir ci-dessus pour le schéma avec ces dimensions.

caractéristiques

couleur	cuivre
matériaux	cuivre (CW024A (UNS C12200))
finitions	aucune
fabricant	Aalberts integrated piping systems B.V. (VSH)
forme	T-piece, Réduction (90º)
type de connexion	press (M)
etanchéité	EPDM

général

téléchargements

7127 image	png	télécharger
VSH XPress Copper RISE 12-108 mm SE certificats	pdf	télécharger
VSH_XPress_Copper_WRAS certificats	pdf	télécharger
XPress Copper BSI certificats	pdf	télécharger
XPress Copper DVGW Water certificats	pdf	télécharger
XPress Copper KIWA certificats	pdf	télécharger
XPress_Copper_ATG certificats	pdf	télécharger
XPress_Copper_QB certificats	pdf	télécharger
XPress_Copper_SINTEF certificats	pdf	télécharger
XPress_Copper_Water_OVGW certificats	pdf	télécharger
XPress_DNV certificats	pdf	télécharger
Diagram diagramme	png	télécharger
VSH XPress Copper RISE 12-108 mm EN certificats	pdf	télécharger
VSH XPress installation instructions document d'installation et de maintenance	pdf	télécharger

ETIM

étiqueter	valeur
classe ETIM	EC003025 Raccord avec 3 connexions
Matériau connexion 1	Cuivre
Qualité matériau connexion 1	Cu-DHP (CW024A)
Surface de protection de connexion 1	Non-traité
Taitement de surface connexion 1	Non-traité
Matériau connexion 2	Cuivre
Surface de protection de connexion 2	Non-traité
traitement de surface connection 2	Non-traité
Raccord de connection 3	Cuivre
Matériau connexion 3	Cu-DHP (CW024A)
protection de surface terminale 3	Non-traité
Traitement de surface connection 3	Non-traité
Exécution	Pièce en T
Angle	90°
Reducing	Oui
En plusieurs parties	Non
Système orienté	Oui
Raccordement 1	Manchon à sertir
Contour code connection 1	M
Raccordement 2	Manchon à sertir
Contour code connection 2	M
connexion 3	Manchon à sertir
Contour code connection 3	M
Bride tournante	PN 16
Matériau d'étanchéité	EPDM
Haute résistance à la traction	Oui
Pression de service maximum à 20 °C	16bar
Pression de service maximum à 20 °C (imperial)	232,06psi
Medium temperature (continuous)	-20°C - 110°C
Medium temperature (continuous) (imperial)	-4°F - 230°F
avec emballage	Non
Avec dégazeur	Non
Avec isolation thermique	Non
Avec arrêt cam / -Rand	Oui
Limité	Non
With connection indicator	Non
Etiquette FM	Non
Etiquette LPCB	Non
Etiquette ULC	Non
Etiquette UL	Non
DIN-CERTCO certificate	Non
VdS quality mark	Non
With approval for TÜV	Non
DVGW quality mark for gas	Non
DVGW quality mark for water	Oui
KIWA certified	Oui
Gastec QA mark	Non
KOMO certified	Non
Type approval according to BBR/EKS	Non
