7133
Les systèmes de tuyaux rainurés VSH Shurjoint se composent d'une large gamme de raccords, de raccords et de vannes à rainure pour le chauffage, l'air comprimé et l'industrie. VSH Shurjoint demande moins de travail, est plus sûr, plus propre et offre une qualité de connexion constante.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 171333029007 | 88,9 xRp2 1/2 x88,9 - galvanisé | 2,8 kg | 89x165x190 mm | boîte en carton (6 pc) | 08711985480603 |
| 171334529004 | 114,3 xRp2 1/2 x114,3 - galvanisé | 3,4 kg | 115x191x190 mm | boîte en carton (4 pc) | 08711985443905 |
| code article | taille | d1 | dN1 | l1 | z1 | es1 | DN2 | l2 | z2 | es2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 171333029007 | 88,9 xRp2 1/2 x88,9 - galvanisé | 88,9 | DN80 | 121 | 121 | 25 | 2 1/2" (DN65) | 121 | 98 | 25 | 88,9 | DN80 | 69 | 69 |
| 171334529004 | 114,3 xRp2 1/2 x114,3 - galvanisé | 114,3 | DN100 | 121 | 121 | 25 | 2 1/2" (DN65) | 133 | 110 | 25 | 114,3 | DN100 | 69 | 69 |
| couleur | Argent |
|---|---|
| matériaux | fonte (ASTM A536 65-45-12) |
| finitions | galvanisé |
| fabricant | Shurjoint |
| forme | T-piece (90º) |
| type de connexion | rainure, Rp - filetage femmeles |
| groupe de produit | raccords (démontable) |
|---|---|
| classe ETIM | EC003025 Raccord avec 3 connexions |
| code intrastat | 73071910 |
| marque | VSH |
| serie | Shurjoint |
| type de produit | 7133 |
| code unspsc | 40174604 |

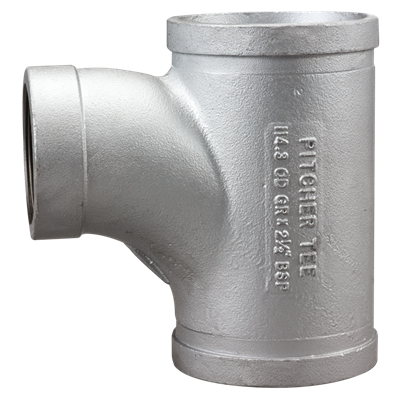

 7133 image |
png | télécharger |
LPCB certificats |
télécharger | |
 Diagram diagramme |
png | télécharger |
Datasheet fiche de soumission |
télécharger | |
VSH Shurjoint instructions document d'installation et de maintenance |
télécharger | |
VSH Shurjoint Installation Handbook document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003025 Raccord avec 3 connexions |
| Matériau connexion 1 | Fonte |
| Qualité matériau connexion 1 | ASTM A536 Grade 65-45-12 |
| Surface de protection de connexion 1 | Galvanisé/électro-zingué |
| Matériau connexion 2 | Fonte |
| Qualité matériau connexion 2 | ASTM A536 Grade 65-45-12 |
| Surface de protection de connexion 2 | Galvanisé/électro-zingué |
| Raccord de connection 3 | Fonte |
| Matériau connexion 3 | ASTM A536 Grade 65-45-12 |
| protection de surface terminale 3 | Galvanisé/électro-zingué |
| Exécution | Pièce en T |
| Angle | 90° |
| Reducing | Non |
| En plusieurs parties | Non |
| Système orienté | Oui |
| Raccordement 1 | Rainure |
| diamètre intérieur connection 2 | 2½" (65) |
| Raccordement 2 | Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1) |
| connexion 3 | Rainure |
| Main colour fitting | Gris |
| Longueur connexion 1 | 121mm |
| Longueur connexion 1 (imperial) | 4,76" |
| Longueur utile connexion 1 | 121mm |
| Longueur utile connexion 1 (imperial) | 4,76" |
| Haute résistance à la traction | Oui |
| Longueur connexion 3 | 69mm |
| Longueur connexion 3 (imperial) | 2,72" |
| Longueur utile connexion 3 | 69mm |
| Longueur utile connexion 3 (imperial) | 2,72" |
| Pression de service maximum à 20 °C | 69bar |
| Pression de service maximum à 20 °C (imperial) | 1000,76psi |
| avec emballage | Non |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Limité | Non |
| With connection indicator | Non |
| Etiquette FM | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
