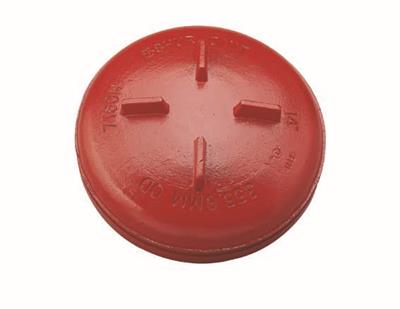

7160H
Les embouts VSH Shurjoint 7160H sont moulés en fonte ductile et sont conçus pour résister à la pression uniformément sur toute la surface sphérique. Le capuchon d'extrémité modèle 7160H est conçu pour une utilisation sur des applications de tuyauterie mécanique de 10 "à 24".
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 1160H00A4001 | 355,6 (DN350) orange | 11,95 kg | 102x356x356 mm | boîte en carton (1 pc) | 08711985483819 |
| 1160H00A4003 | 355,6 (DN350) galvanisé | 11,95 kg | 102x356x356 mm | boîte en carton (1 pc) | 08711985483826 |
| 1160H00A6001 | 406,4 (DN400) orange | 14,5 kg | 102x407x407 mm | sac (1 pc) | 08711985483833 |
| 1160H00A6003 | 406,4 (DN400) galvanisé | 14,5 kg | 102x407x407 mm | sac (1 pc) | 08711985483840 |
| code article | taille | d1 | dN1 | l1 | z1 |
|---|---|---|---|---|---|
| 1160H00A4001 | 355,6 (DN350) orange | 355,6 | DN350 | 102 | 102 |
| 1160H00A4003 | 355,6 (DN350) galvanisé | 355,6 | DN350 | 102 | 102 |
| 1160H00A6001 | 406,4 (DN400) orange | 406,4 | DN400 | 102 | 102 |
| 1160H00A6003 | 406,4 (DN400) galvanisé | 406,4 | DN400 | 102 | 102 |
| couleur | Argent, orange |
|---|---|
| matériaux | fonte (ASTM A536 65-45-12) |
| finitions | galvanisé, laqué |
| fabricant | Shurjoint |
| forme | Bouchon (0º) |
| type de connexion | rainure |
| groupe de produit | raccords (démontable) |
|---|---|
| classe ETIM | EC003023 Fitting with 1 connection |
| code intrastat | 73071910 |
| marque | VSH |
| serie | Shurjoint |
| type de produit | 7160H |
| code unspsc | 40172404 |
 7160H image |
jpg | télécharger |
FM certificats |
télécharger | |
UL certificats |
télécharger | |
ULc certificats |
télécharger | |
 Diagram diagramme |
png | télécharger |
Datasheet fiche de soumission |
télécharger | |
VSH Shurjoint Installation Handbook document d'installation et de maintenance |
télécharger | |
VSH Shurjoint instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003023 Fitting with 1 connection |
| Matériau connexion 1 | Fonte |
| Système orienté | Non |
| Raccordement 1 | Rainure |
| Longueur connexion 1 | 102mm |
| Longueur connexion 1 (imperial) | 4,02" |
| Longueur utile connexion 1 | 102mm |
| Longueur utile connexion 1 (imperial) | 4,02" |
| avec emballage | Non |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Limité | Non |
| With connection indicator | Non |
| Etiquette FM | Oui |
| Etiquette UL | Oui |
| Etiquette ULC | Oui |
| Etiquette LPCB | Non |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
