7270SC
Le VSH XPress 7270SC est un manchon coulissant en cuivre chromé avec 2 extrémités à sertir. En utilisant VSH XPress dans votre installation de tuyauterie, vous pouvez procéder d'une manière rapide, facile et propre. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications envisageables.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 4809431 | 15 Cr | 0,05 kg | 20x20x80 mm | sac (5 pc) | 05022050248442 |
| code article | taille | d1 | dN1 | l1 | es1 | d2 | DN2 | l2 | es2 |
|---|---|---|---|---|---|---|---|---|---|
| 4809431 | 15 Cr | 15,0 | DN12 | 40 | 20 | 15,0 | DN12 | 40 | 20 |
| couleur | cuivre |
|---|---|
| matériaux | cuivre (CW024A (UNS C12200)) |
| finitions | chromé |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | droit |
| type de connexion | press (M) |
| etanchéité | EPDM |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 74121000 |
| marque | VSH |
| serie | XPress Cuivre |
| type de produit | 7270SC |
 7270SC image |
png | télécharger |
VSH XPress Copper RISE 12-108 mm SE certificats |
télécharger | |
VSH_XPress_Copper_WRAS certificats |
télécharger | |
XPress Copper BSI certificats |
télécharger | |

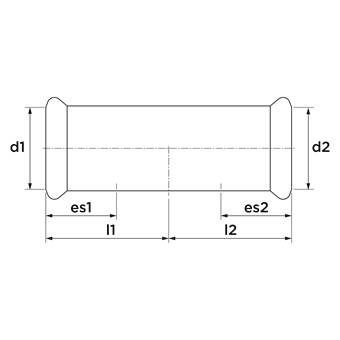

 Diagram diagramme |
png | télécharger |
VSH XPress Copper RISE 12-108 mm EN certificats |
télécharger | |
VSH XPress installation instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Cuivre |
| Qualité matériau connexion 1 | Cu-DHP (CW024A) |
| Surface de protection de connexion 1 | Chromé |
| Matériau connexion 2 | Cuivre |
| Surface de protection de connexion 2 | Chromé |
| Forme | Droit |
| Exécution | Unique |
| Reducing | Non |
| Excentrique | Non |
| Système orienté | Oui |
| Diamètre intérieur connexion 1 | DN 12 |
| Diamètre extérieur connexion 1 | 15mm |
| Diamètre extérieur connexion 1 (imperial) | 0,59" |
| épaisseur paroi, connexion 1 | 1,3mm |
| Raccordement 1 | Manchon à sertir |
| Contour code connection 1 | M |
| diamètre intérieur connection 2 | DN 12 |
| Diamètre extérieur connexion 2 | 15mm |
| Diamètre extérieur connexion 2 (imperial) | 0,59" |
| épaisseur paroi, connexion 2 | 1,3mm |
| Raccordement 2 | Manchon à sertir |
| Contour code connection 2 | M |
| Bride tournante | PN 16 |
| Matériau d'étanchéité | EPDM |
| Avec arrêt cam / -Rand | Non |
| Haute résistance à la traction | Oui |
| Longueur | 20mm |
| Longueur connexion 1 | 40mm |
| Longueur connexion 1 (imperial) | 1,57" |
| Longueur connexion 2 | 40mm |
| Longueur connexion 2 (imperial) | 1,57" |
| Medium temperature (continuous) | -20°C - 110°C |
| Medium temperature (continuous) (imperial) | -4°F - 230°F |
| Pression de service maximum à 20 °C | 16bar |
| Pression de service maximum à 20 °C (imperial) | 232,06psi |
| Avec isolation thermique | Non |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| DIN-CERTCO certificate | Non |
| VdS quality mark | Non |
| With approval for TÜV | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| Certified according to NF 545 | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
| Type approval according to BBR/EKS | Non |
