7510
Le VSH XPress 7510 est un adaptateur à bride PN10 / 16 en cuivre avec une extrémité à sertir et une connexion à bride DIN revêtue. En utilisant XPress dans votre installation de tuyauterie, vous pouvez procéder d'une manière rapide, facile et propre. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications envisageables.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 4806373 | 66,7 DN65 PN16 | 4,17 kg | 100x185x185 mm | boîte en carton (1 pc) | 05022050383648 |
| 4806441 | 76,1 DN65 PN16 | 4,16 kg | 94x100x188 mm | boîte en carton (1 pc) | 05022050383716 |
| 4806384 | 76,1 DN80 PN16 | 4,32 kg | 100x200x200 mm | boîte en carton (1 pc) | 05022050383655 |
| 4806395 | 88,9 DN80 PN16 | 4,36 kg | 110x200x200 mm | boîte en carton (1 pc) | 05022050383662 |
| 4806406 | 108 DN100 PN16 | 5,53 kg | 120x220x220 mm | boîte en carton (1 pc) | 05022050383679 |

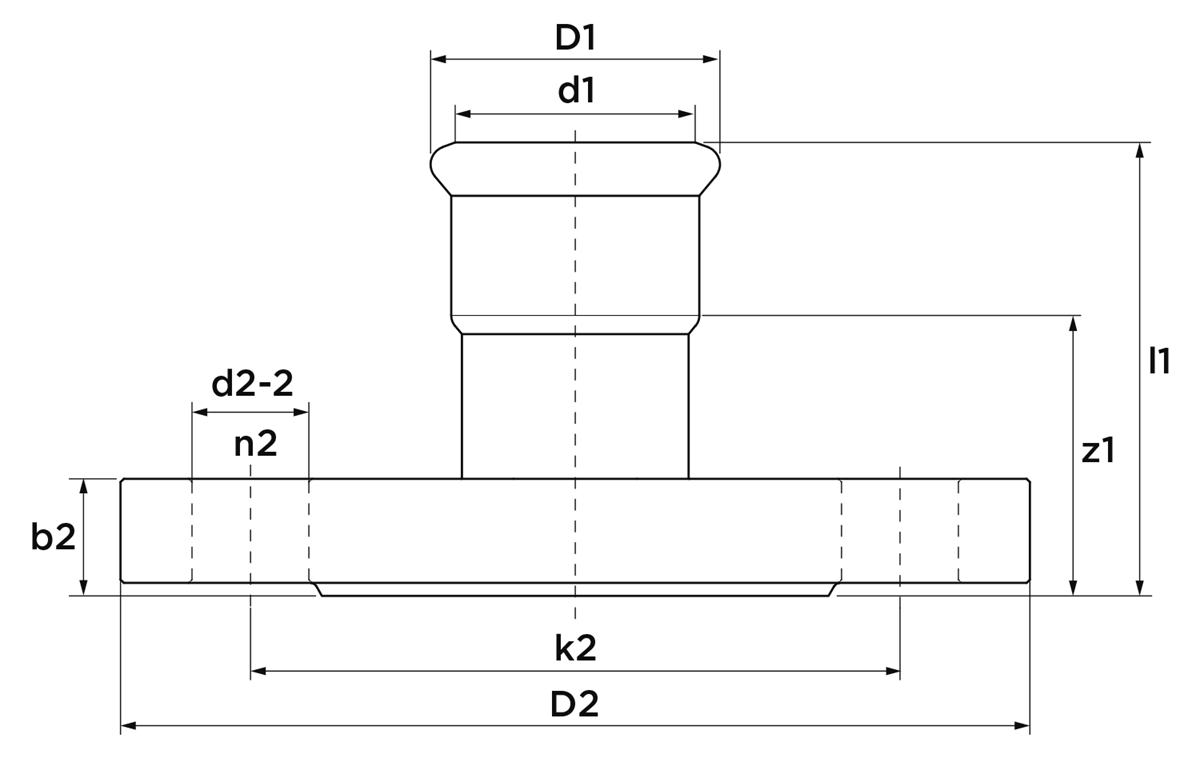

| code article | taille | d1 | dN1 | l1 | z1 | DN2 | l2 | n2 | k2 | b2 | d2-2 | D2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4806373 | 66,7 DN65 PN16 | 66,7 | DN65 | 84 | 34 | DN65 | 19 | 4 | 145 | 19 | 18 | 185 |
| 4806441 | 76,1 DN65 PN16 | 76,1 | DN65 | 84 | 34 | DN65 | 19 | 4 | 145 | 19 | 18 | 185 |
| 4806384 | 76,1 DN80 PN16 | 76,1 | DN65 | 84 | 34 | DN80 | 19 | 8 | 160 | 19 | 18 | 200 |
| 4806395 | 88,9 DN80 PN16 | 88,9 | DN80 | 92 | 30 | DN80 | 21 | 8 | 160 | 21 | 18 | 200 |
| 4806406 | 108 DN100 PN16 | 108,0 | DN100 | 103 | 36 | DN100 | 23 | 8 | 180 | 23 | 18 | 220 |
| couleur | cuivre, vert |
|---|---|
| matériaux | cuivre, acier (CW024A (UNS C12200)) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | droit |
| type de connexion | press (M), à bride |
| pression nominale (PN) | PN 16 |
| etanchéité | EPDM |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | XPress Cuivre |
| type de produit | 7510 |
 7510 image |
png | télécharger |
MSDS_VSH_XPress_Copper lien vers la fiche |
télécharger | |
XPress Copper DVGW Water certificats |
télécharger | |
XPress_Copper_ATG certificats |
télécharger | |
XPress_Copper_QB certificats |
télécharger | |
XPress_Copper_SINTEF certificats |
télécharger | |
XPress_Copper_Water_OVGW certificats |
télécharger | |
XPress_DNV certificats |
télécharger | |
 Diagram diagramme |
png | télécharger |
VSH XPress installation instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Cuivre |
| Qualité matériau connexion 1 | Cu-DHP (CW024A) |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Acier |
| Surface de protection de connexion 2 | Revêtu |
| Forme | Droit |
| Exécution | Unique |
| Reducing | Non |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | Manchon à sertir |
| Contour code connection 1 | M |
| Raccordement 2 | Bride |
| Flange standard | DIN |
| Bride tournante | PN 16 |
| Matériau d'étanchéité | EPDM |
| Avec arrêt cam / -Rand | Oui |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | -20°C - 110°C |
| Medium temperature (continuous) (imperial) | -4°F - 230°F |
| Pression de service maximum à 20 °C | 16bar |
| Pression de service maximum à 20 °C (imperial) | 232,06psi |
| Avec isolation thermique | Non |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Non |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| DIN-CERTCO certificate | Non |
| VdS quality mark | Non |
| With approval for TÜV | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Oui |
| Certified according to NF 545 | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
| Type approval according to BBR/EKS | Non |
| code article | description | |
|---|---|---|
 |
4806527 | VSH XPress Cuivre joint torique EPDM 66,7 |
 |
6212657 | VSH XPress Cuivre Indicateur de profondeur d'insertion 12-108 |
|
4805075 | VSH XPress Cuivre joint torique EPDM 76,1 |
|
4805086 | VSH XPress Cuivre joint torique EPDM 88,9 |
|
4805097 | VSH XPress Cuivre joint torique EPDM 108 |
| code article | description | ||
|---|---|---|---|
|
4805075 | VSH XPress Cuivre joint torique EPDM 76,1 | 1 |
|
4805086 | VSH XPress Cuivre joint torique EPDM 88,9 | 1 |
|
4805097 | VSH XPress Cuivre joint torique EPDM 108 | 1 |
|
4806527 | VSH XPress Cuivre joint torique EPDM 66,7 | 1 |
