7705E
Le couplage flexible standard VSH Shurjoint modèle 7705 est un couplage flexible standard destiné à une utilisation dans une variété d'applications générales de tuyauterie de services à pression modérée. Les accouplements modèle 7705 offrent une flexibilité qui peut gérer le désalignement, la distorsion, les contraintes thermiques, les vibrations et le bruit et également résister aux tremblements sismiques. Avec l'utilisation des accouplements de modèle 7705, vous pouvez même concevoir une disposition incurvée. Les exigences de support et de suspension correspondent aux normes ANSI B31.1, B31.9 et NFPA 13. Avec le retrait d'un seul boulon, vous pouvez faire un basculement rapide et facile sur l'installation.
applications
segments
certificats
code article | taille | poids | dimensions | emballage | GTIN |
---|---|---|---|---|---|
177050035E01 | 101,6 (DN100) -E- orange | 1,64 kg | 47x184x129 mm | boîte en carton (9 pc) | 04710574429348 |
177050035E03 | 101,6 (DN100) -E- galvanisé | 1,64 kg | 47x184x129 mm | boîte en carton (9 pc) | 04710574429355 |
177050040E01 | 108 (DN100) -E- orange | 1,85 kg | 52x192x138 mm | boîte en carton (5 pc) | 04710574429393 |
177050040E03 | 108 (DN100) -E- galvanisé | 1,85 kg | 52x192x138 mm | boîte en carton (5 pc) | 04710574429409 |
177050045E01 | 114,3 (DN100) -E- orange | 1,99 kg | 52x197x145 mm | boîte en carton (5 pc) | 08711985447460 |
177050045E03 | 114,3 (DN100) -E- galvanisé | 1,99 kg | 52x197x145 mm | boîte en carton (5 pc) | 08711985447576 |
177050050E01 | 133 (DN125) -E- orange | 2,3 kg | 52x231x165 mm | boîte en carton (7 pc) | 04710574429577 |
177050050E03 | 133 (DN125) -E- galvanisé | 2,3 kg | 52x231x165 mm | boîte en carton (7 pc) | 04710574429584 |
177050052E01 | 139,7 (DN125) -E- orange | 2,87 kg | 52x248x170 mm | boîte en carton (8 pc) | 08711985447477 |
177050052E03 | 139,7 (DN125) -E- galvanisé | 2,87 kg | 52x248x170 mm | boîte en carton (8 pc) | 08711985447583 |
177050055E01 | 141,3 (DN125) -E- orange | 2,68 kg | 52x233x172 mm | boîte en carton (7 pc) | 04710574429713 |
177050055E03 | 141,3 (DN125) -E- galvanisé | 2,68 kg | 52x233x172 mm | boîte en carton (7 pc) | 04710574429720 |
177050060E01 | 159 (DN150) -E- orange | 3 kg | 52x253x190 mm | boîte en carton (6 pc) | 04710574429775 |
177050060E03 | 159 (DN150) -E- galvanisé | 3 kg | 52x253x190 mm | boîte en carton (6 pc) | 04710574429782 |
177050062E01 | 165,1 (DN150) -E- orange | 3,11 kg | 53x261x196 mm | boîte en carton (6 pc) | 08711985447484 |
177050062E03 | 165,1 (DN150) -E- galvanisé | 3,11 kg | 53x261x196 mm | boîte en carton (6 pc) | 08711985447590 |
177050065E01 | 168,3 (DN150) -E- orange | 3,37 kg | 53x268x200 mm | boîte en carton (6 pc) | 08711985447491 |
177050065E03 | 168,3 (DN150) -E- galvanisé | 3,37 kg | 53x268x200 mm | boîte en carton (6 pc) | 08711985447606 |
177050085E01 | 219,1 (DN200) -E- orange | 5,27 kg | 62x337x260 mm | boîte en carton (3 pc) | 08711985447507 |
177050085E92 | 219,1 (DN200) -E- orange | 7,2 kg | 62x332x266 mm | boîte en carton (3 pc) | 08711985476316 |
177050085E03 | 219,1 (DN200) -E- galvanisé | 5,27 kg | 62x337x260 mm | boîte en carton (3 pc) | 08711985447613 |
177050085E91 | 219,1 (DN200) -E- galvanisé | 7,2 kg | 62x332x266 mm | boîte en carton (3 pc) | 08711985476347 |
1770500A1E01 | 273 (DN250) -E- orange | 8,2 kg | 65x350x343 mm | sac (1 pc) | 08711985476323 |
1770500A1E03 | 273 (DN250) -E- galvanisé | 8,2 kg | 65x350x343 mm | sac (1 pc) | 04710574430221 |
TT092G2234 | 22xR3/4" | 0,13 kg | 70x40x70 mm | sac (5 pc) | 05022050246660 |
1770500A3001 | 323,9 (DN300) -E- orange | 10,8 kg | 65x400x390 mm | sac (1 pc) | 08711985476330 |
1770500A3003 | 323,9 (DN300) -E- galvanisé | 10,8 kg | 65x400x390 mm | sac (1 pc) | 04710574430269 |
177050010E01 | 33,7 (DN25) -E- orange | 0,55 kg | 46x100x57 mm | boîte en carton (30 pc) | 08711985447408 |
177050010E03 | 33,7 (DN25) -E- galvanisé | 0,55 kg | 46x100x57 mm | boîte en carton (30 pc) | 08711985447514 |
177050012E01 | 42,4 (DN32) -E- orange | 0,69 kg | 46x103x66 mm | boîte en carton (26 pc) | 08711985447415 |
177050012E03 | 42,4 (DN32) -E- galvanisé | 0,69 kg | 46x103x66 mm | boîte en carton (26 pc) | 08711985447521 |
177050015E01 | 48,3 (DN40) -E- orange | 0,73 kg | 46x108x72 mm | boîte en carton (22 pc) | 08711985447422 |
177050015E03 | 48,3 (DN40) -E- galvanisé | 0,73 kg | 46x108x72 mm | boîte en carton (22 pc) | 08711985447538 |
TT090G2234 | 22xRp3/4" | 0,1 kg | 40x30x40 mm | sac (10 pc) | 05022050243669 |
177050020E01 | 60,3 (DN50) -E- orange | 0,9 kg | 47x129x84 mm | boîte en carton (16 pc) | 08711985447439 |
177050020E03 | 60,3 (DN50) -E- galvanisé | 0,9 kg | 47x129x84 mm | boîte en carton (16 pc) | 08711985447545 |
177050025E01 | 73 (DN65) -E- orange | 0,9 kg | 47x142x99 mm | boîte en carton (12 pc) | 04710574429089 |
177050025E03 | 73 (DN65) -E- galvanisé | 0,9 kg | 47x142x99 mm | boîte en carton (12 pc) | 04710574429096 |
177050029E01 | 76,1 (DN65) -E- orange | 1,08 kg | 47x147x102 mm | boîte en carton (12 pc) | 08711985447446 |
177050029E03 | 76,1 (DN65) -E- galvanisé | 1,08 kg | 47x147x102 mm | boîte en carton (12 pc) | 08711985447552 |
TT270G1834 | 18xRp3/4" | 0,07 kg | 39x27x32 mm | sac (1 pc) | 05022050251725 |
177050030E01 | 88,9 (DN80) -E- orange | 1,41 kg | 47x164x116 mm | boîte en carton (9 pc) | 08711985447453 |
177050030E03 | 88,9 (DN80) -E- galvanisé | 1,41 kg | 47x164x116 mm | boîte en carton (9 pc) | 08711985447569 |

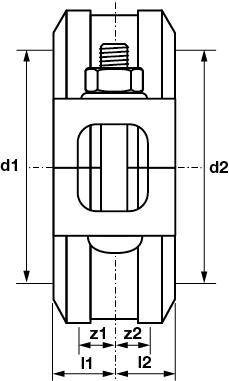

code article | taille | d1 | dN1 | l1 | z1 | d2 | DN2 | l2 | z2 | angle de proue | slw2 |
---|---|---|---|---|---|---|---|---|---|---|---|
177050035E01 | 101,6 (DN100) -E- orange | 101,6 | DN100 | 24 | 1 | 101,6 | DN100 | 24 | 1 | ||
177050035E03 | 101,6 (DN100) -E- galvanisé | 101,6 | DN100 | 24 | 1 | 101,6 | DN100 | 24 | 1 | ||
177050040E01 | 108 (DN100) -E- orange | 108,0 | DN100 | 26 | 2 | 108,0 | DN100 | 26 | 2 | ||
177050040E03 | 108 (DN100) -E- galvanisé | 108,0 | DN100 | 26 | 2 | 108,0 | DN100 | 26 | 2 | ||
177050045E01 | 114,3 (DN100) -E- orange | 114,3 | DN100 | 26 | 2 | 114,3 | DN100 | 26 | 2 | ||
177050045E03 | 114,3 (DN100) -E- galvanisé | 114,3 | DN100 | 26 | 2 | 114,3 | DN100 | 26 | 2 | ||
177050050E01 | 133 (DN125) -E- orange | 133,0 | DN125 | 26 | 2 | 133,0 | DN125 | 26 | 2 | ||
177050050E03 | 133 (DN125) -E- galvanisé | 133,0 | DN125 | 26 | 2 | 133,0 | DN125 | 26 | 2 | ||
177050052E01 | 139,7 (DN125) -E- orange | 139,7 | DN125 | 26 | 2 | 139,7 | DN125 | 26 | 2 | ||
177050052E03 | 139,7 (DN125) -E- galvanisé | 139,7 | DN125 | 26 | 2 | 139,7 | DN125 | 26 | 2 | ||
177050055E01 | 141,3 (DN125) -E- orange | 141,3 | DN125 | 26 | 2 | 141,3 | DN125 | 26 | 2 | ||
177050055E03 | 141,3 (DN125) -E- galvanisé | 141,3 | DN125 | 26 | 2 | 141,3 | DN125 | 26 | 2 | ||
177050060E01 | 159 (DN150) -E- orange | 159,0 | DN150 | 26 | 2 | 159,0 | DN150 | 26 | 2 | ||
177050060E03 | 159 (DN150) -E- galvanisé | 159,0 | DN150 | 26 | 2 | 159,0 | DN150 | 26 | 2 | ||
177050062E01 | 165,1 (DN150) -E- orange | 165,1 | DN150 | 27 | 2 | 165,1 | DN150 | 27 | 2 | ||
177050062E03 | 165,1 (DN150) -E- galvanisé | 165,1 | DN150 | 27 | 2 | 165,1 | DN150 | 27 | 2 | ||
177050065E01 | 168,3 (DN150) -E- orange | 168,3 | DN150 | 27 | 2 | 168,3 | DN150 | 27 | 2 | ||
177050065E03 | 168,3 (DN150) -E- galvanisé | 168,3 | DN150 | 27 | 2 | 168,3 | DN150 | 27 | 2 | ||
177050085E01 | 219,1 (DN200) -E- orange | 219,1 | DN200 | 31 | 2 | 219,1 | DN200 | 31 | 2 | ||
177050085E92 | 219,1 (DN200) -E- orange | 219,1 | DN200 | 31 | 2 | 219,1 | DN200 | 31 | 2 | ||
177050085E03 | 219,1 (DN200) -E- galvanisé | 219,1 | DN200 | 31 | 2 | 219,1 | DN200 | 31 | 2 | ||
177050085E91 | 219,1 (DN200) -E- galvanisé | 219,1 | DN200 | 31 | 2 | 219,1 | DN200 | 31 | 2 | ||
1770500A1E01 | 273 (DN250) -E- orange | 273,0 | DN250 | 33 | 2 | 273,0 | DN250 | 33 | 2 | ||
1770500A1E03 | 273 (DN250) -E- galvanisé | 273,0 | DN250 | 33 | 2 | 273,0 | DN250 | 33 | 2 | ||
TT092G2234 | 22xR3/4" | 22,0 | DN20 | 30 | 13 | 26,9 | 3/4" (DN20) | 35 | 0 | 90 | |
1770500A3001 | 323,9 (DN300) -E- orange | 323,9 | DN300 | 33 | 2 | 323,9 | DN300 | 33 | 2 | ||
1770500A3003 | 323,9 (DN300) -E- galvanisé | 323,9 | DN300 | 33 | 2 | 323,9 | DN300 | 33 | 2 | ||
177050010E01 | 33,7 (DN25) -E- orange | 33,7 | DN25 | 23 | 1 | 33,7 | DN25 | 23 | 1 | ||
177050010E03 | 33,7 (DN25) -E- galvanisé | 33,7 | DN25 | 23 | 1 | 33,7 | DN25 | 23 | 1 | ||
177050012E01 | 42,4 (DN32) -E- orange | 42,4 | DN32 | 23 | 1 | 42,4 | DN32 | 23 | 1 | ||
177050012E03 | 42,4 (DN32) -E- galvanisé | 42,4 | DN32 | 23 | 1 | 42,4 | DN32 | 23 | 1 | ||
177050015E01 | 48,3 (DN40) -E- orange | 48,3 | DN40 | 23 | 1 | 48,3 | DN40 | 23 | 1 | ||
177050015E03 | 48,3 (DN40) -E- galvanisé | 48,3 | DN40 | 23 | 1 | 48,3 | DN40 | 23 | 1 | ||
TT090G2234 | 22xRp3/4" | 22,0 | DN20 | 32 | 13 | 26,9 | 3/4" (DN20) | 34 | 18 | 90 | |
177050020E01 | 60,3 (DN50) -E- orange | 60,3 | DN50 | 24 | 1 | 60,3 | DN50 | 24 | 1 | ||
177050020E03 | 60,3 (DN50) -E- galvanisé | 60,3 | DN50 | 24 | 1 | 60,3 | DN50 | 24 | 1 | ||
177050025E01 | 73 (DN65) -E- orange | 73,0 | DN65 | 24 | 1 | 73,0 | DN65 | 24 | 1 | ||
177050025E03 | 73 (DN65) -E- galvanisé | 73,0 | DN65 | 24 | 1 | 73,0 | DN65 | 24 | 1 | ||
177050029E01 | 76,1 (DN65) -E- orange | 76,1 | DN65 | 24 | 1 | 76,1 | DN65 | 24 | 1 | ||
177050029E03 | 76,1 (DN65) -E- galvanisé | 76,1 | DN65 | 24 | 1 | 76,1 | DN65 | 24 | 1 | ||
TT270G1834 | 18xRp3/4" | 18,0 | DN15 | 20 | 1 | 22,0 | DN20 | 17 | 1 | 32 | |
177050030E01 | 88,9 (DN80) -E- orange | 88,9 | DN80 | 24 | 1 | 88,9 | DN80 | 24 | 1 | ||
177050030E03 | 88,9 (DN80) -E- galvanisé | 88,9 | DN80 | 24 | 1 | 88,9 | DN80 | 24 | 1 |
couleur | Laiton, Argent, orange |
---|---|
matériaux | fonte, brass (CW602N (DZR), ASTM A536 65-45-12) |
finitions | galvanisé, aucune, laqué |
forme | droit, Coude, Réduction |
etanchéité | EPDM |
groupe de produit | raccords (démontable) |
---|---|
classe ETIM | EC003024 Raccord avec 2 connexions |
marque | VSH |
20807_ETA_Tectite_Classic_10-28mm_PEX certificats |
télécharger | |
391750_NSF_REG4_Tectite_Sprint certificats |
télécharger | |
7705 image |
png | télécharger |
7705-Combi image |
png | télécharger |
7705-GV image |
png | télécharger |
ETA_classic_and_sprint_VA_1.22_19348 certificats |
télécharger | |
FM certificats |
télécharger | |
FM certificats |
télécharger | |
LPCB certificats |
télécharger | |
MSDS_VSH_Tectite Sprint lien vers la fiche |
télécharger | |
Pegler_Tectite_Sprint_WRAS certificats |
télécharger | |
TSU certificats |
télécharger | |
TT13 image |
png | télécharger |
TT14 image |
png | télécharger |
TT2 image |
png | télécharger |
UL certificats |
télécharger | |
ULc certificats |
télécharger | |
VSH Shurjoint CNBOP certificats |
télécharger | |
VSH Tectite ACS certificats |
télécharger | |
VSH_Tectite_Sprint_Sintef_certificate_1504 certificats |
télécharger | |
VdS certificats |
télécharger | |
Diagram diagramme |
png | télécharger |
Diagram diagramme |
jpg | télécharger |
Diagram diagramme |
jpg | télécharger |
Diagram diagramme |
jpg | télécharger |
VSH Shurjoint CSTBat Approval certificats |
télécharger | |
Datasheet fiche de soumission |
télécharger | |
ETA Denmark Tectite sprint_classic certificats |
télécharger | |
SITAC certificats |
télécharger | |
VSH Tectite installation instructions NL document d'installation et de maintenance |
télécharger | |
VSH Shurjoint instructions document d'installation et de maintenance |
télécharger |
étiqueter | valeur |
---|---|
classe ETIM | EC003024 Raccord avec 2 connexions |
Excentrique | Non |
Système orienté | Non |
Matériau d'étanchéité | EPDM |
Haute résistance à la traction | Oui |
avec emballage | Non |
Limité | Non |
With connection indicator | Non |
Avec vidange | Non |
Avec dégazeur | Non |
DVGW quality mark for gas | Non |
Certified according to NF 545 | Non |
KIWA certified | Non |
Gastec QA mark | Non |
KOMO certified | Non |
