VSH Shurjoint accouplement flexible série lourde (2 x rainuré)

VSH Shurjoint accouplement flexible série lourde (2 x rainuré)

7707E

Les accouplements modèle 7707 se composent de deux demi coquilles, de joints EPDM et de boulons et écrous d'ancrage traités. Les demi coquilles sont livrées avec nos finitions peintes standard, c'est-à-dire orange ou rouge RAL3000. Des finitions facultatives telles que le zinc galvanisé à chaud et les revêtements époxy sont également disponibles.
L'accouplement flexible modèle 7707 est conçu pour une utilisation dans une variété d'applications générales de tuyauterie de services à pression modérée ou élevée. La pression de service est généralement dictée par l'épaisseur de la paroi et la cote du tuyau utilisé. Les accouplements modèle 7707 présentent une flexibilité qui peut s'adapter au désalignement, à la distorsion, aux contraintes thermiques, aux vibrations et au bruit et également résister aux tremblements sismiques. L'utilisation des accouplements modèle 7707 peut s'adapter à une disposition incurvée. Voir Applications typiques - Accouplements flexibles sur la feuille de coupe VSH Shurjoint # B-19.

applications

chauffage refroidissement air comprimé gicleur d'incendie conduite sèche incendie vide

segments

installations de bâtiments protection incendie industrie

certificats

CRN FM QB (CSTBat) UL ULc
code article taille poids dimensions emballage GTIN
177070010E01 33,7 (DN32) -E- orange 0,75 kg 46x102x61 mm boîte en carton (26 pc) 08711985447118
177070010E03 33,7 (DN32) -E- galvanisé 0,75 kg 46x102x61 mm boîte en carton (26 pc) 04710574431921
177070012E01 42,4 (DN32) -E- orange 0,96 kg 46x113x70 mm boîte en carton (18 pc) 08711985447125
177070012E03 42,4 (DN32) -E- galvanisé 0,96 kg 46x113x70 mm boîte en carton (18 pc) 04710574431983
177070015E01 48,3 (DN40) -E- orange 0,95 kg 46x116x76 mm boîte en carton (18 pc) 08711985447132
177070015E03 48,3 (DN40) -E- galvanisé 0,95 kg 46x116x76 mm boîte en carton (18 pc) 08711985447255
177070085E01 219,1 (DN200) -E- orange 6,6 kg 62x336x276 mm boîte en carton (3 pc) 08711985447217
177070085E03 219,1 (DN200) -E- galvanisé 6,6 kg 62x336x276 mm boîte en carton (3 pc) 08711985447330
1770700A1001 273 (DN250) -E- orange 10,57 kg 65x409x343 mm sac (1 pc) 08711985447224
1770700A1003 273 (DN250) -E- galvanisé 10,57 kg 65x409x343 mm sac (1 pc) 08711985447347
1770700A3001 323,9 (DN300) -E- orange 12 kg 66x470x390 mm sac (1 pc) 08711985447231
1770700A3003 323,9 (DN300) -E- galvanisé 12 kg 66x470x390 mm sac (1 pc) 08711985447354
177070007E03 26,7 (DN20) -E- galv 0,6 kg 46x95x54 mm boîte en carton (30 pc) 04710574461423
177070020E01 60,3 (DN50) -E- orange 1,2 kg 46x136x90 mm boîte en carton (14 pc) 08711985447149
177070020E03 60,3 (DN50) -E- galvanisé 1,2 kg 46x136x90 mm boîte en carton (14 pc) 08711985447262
177070025E01 73 (DN65) -E- orange 1,3 kg 47x152x102 mm boîte en carton (10 pc) 04710574432201
177070025E03 73 (DN65) -E- galvanisé 1,3 kg 47x152x102 mm boîte en carton (10 pc) 04710574432218
177070029E01 76,1 (DN65) -E- orange 1,3 kg 47x153x102 mm boîte en carton (10 pc) 08711985447156
177070029E03 76,1 (DN65) -E- galvanisé 1,3 kg 47x153x102 mm boîte en carton (10 pc) 08711985447279
177070030E01 88,9 (DN80) -E- orange 1,5 kg 47x161x124 mm boîte en carton (9 pc) 08711985447163
177070030E03 88,9 (DN80) -E- galvanisé 1,5 kg 47x161x124 mm boîte en carton (9 pc) 08711985447286
177070045E01 114,3 (DN100) -E- orange 2,4 kg 52x204x157 mm boîte en carton (5 pc) 08711985447170
177070045E03 114,3 (DN100) -E- galvanisé 2,4 kg 52x204x157 mm boîte en carton (5 pc) 08711985447293
177070052E01 139,7 (DN125) -E- orange 3,1 kg 53x239x186 mm boîte en carton (7 pc) 08711985447187
177070052E03 139,7 (DN125) -E- galvanisé 3,1 kg 53x239x186 mm boîte en carton (7 pc) 08711985447309
177070055E01 141,3 (DN150) -E- orange 3,3 kg 53x245x186 mm boîte en carton (7 pc) 04710574432577
177070055E03 141,3 (DN150) -E- galvanisé 3,3 kg 53x245x186 mm boîte en carton (7 pc) 04710574432584
177070062E01 165,1 (DN150) -E- orange 3,6 kg 53x260x211 mm boîte en carton (6 pc) 08711985447194
177070062E03 165,1 (DN150) -E- galvanisé 3,6 kg 53x260x211 mm boîte en carton (6 pc) 08711985447316
177070065E01 168,3 (DN150) -E- orange 4,24 kg 53x274x214 mm boîte en carton (3 pc) 08711985447200
177070065E03 168,3 (DN150) -E- galvanisé 4,24 kg 53x274x214 mm boîte en carton (3 pc) 08711985447323
code article taille d1 l1 z1 dN1 d2 l2 z2 DN2
177070010E01 33,7 (DN32) -E- orange 33,7 (DN25) 23 1 DN25 33,7 (DN25) 23 1 DN25
177070010E03 33,7 (DN32) -E- galvanisé 33,7 (DN25) 23 1 DN25 33,7 (DN25) 23 1 DN25
177070012E01 42,4 (DN32) -E- orange 42,4 (DN32) 23 1 DN32 42,4 (DN32) 23 1 DN32
177070012E03 42,4 (DN32) -E- galvanisé 42,4 (DN32) 23 1 DN32 42,4 (DN32) 23 1 DN32
177070015E01 48,3 (DN40) -E- orange 48,3 (DN40) 23 1 DN40 48,3 (DN40) 23 1 DN40
177070015E03 48,3 (DN40) -E- galvanisé 48,3 (DN40) 23 1 DN40 48,3 (DN40) 23 1 DN40
177070085E01 219,1 (DN200) -E- orange 219,1 (DN200) 31 2 DN200 219,1 (DN200) 31 2 DN200
177070085E03 219,1 (DN200) -E- galvanisé 219,1 (DN200) 31 2 DN200 219,1 (DN200) 31 2 DN200
1770700A1001 273 (DN250) -E- orange 273 (DN250) 33 2 DN250 273 (DN250) 33 2 DN250
1770700A1003 273 (DN250) -E- galvanisé 273 (DN250) 33 2 DN250 273 (DN250) 33 2 DN250
1770700A3001 323,9 (DN300) -E- orange 323,9 (DN300) 33 2 DN300 323,9 (DN300) 33 2 DN300
1770700A3003 323,9 (DN300) -E- galvanisé 323,9 (DN300) 33 2 DN300 323,9 (DN300) 33 2 DN300
177070007E03 26,7 (DN20) -E- galv 26,7 (DN20) 23 1 DN20 26,7 (DN20) 23 1 DN20
177070020E01 60,3 (DN50) -E- orange 60,3 (DN50) 23 1 DN50 60,3 (DN50) 23 1 DN50
177070020E03 60,3 (DN50) -E- galvanisé 60,3 (DN50) 23 1 DN50 60,3 (DN50) 23 1 DN50
177070025E01 73 (DN65) -E- orange 73 (DN65) 24 1 DN65 73 (DN65) 24 1 DN65
177070025E03 73 (DN65) -E- galvanisé 73 (DN65) 24 1 DN65 73 (DN65) 24 1 DN65
177070029E01 76,1 (DN65) -E- orange 76,1 (DN65) 24 1 DN65 76,1 (DN65) 24 1 DN65
177070029E03 76,1 (DN65) -E- galvanisé 76,1 (DN65) 24 1 DN65 76,1 (DN65) 24 1 DN65
177070030E01 88,9 (DN80) -E- orange 88,9 (DN80) 24 1 DN80 88,9 (DN80) 24 1 DN80
177070030E03 88,9 (DN80) -E- galvanisé 88,9 (DN80) 24 1 DN80 88,9 (DN80) 24 1 DN80
177070045E01 114,3 (DN100) -E- orange 114,3 (DN100) 26 2 DN100 114,3 (DN100) 26 2 DN100
177070045E03 114,3 (DN100) -E- galvanisé 114,3 (DN100) 26 2 DN100 114,3 (DN100) 26 2 DN100
177070052E01 139,7 (DN125) -E- orange 139,7 (DN125) 27 2 DN125 139,7 (DN125) 27 2 DN125
177070052E03 139,7 (DN125) -E- galvanisé 139,7 (DN125) 27 2 DN125 139,7 (DN125) 27 2 DN125
177070055E01 141,3 (DN150) -E- orange 141,3 (DN125) 27 2 DN125 141,3 (DN125) 27 2 DN125
177070055E03 141,3 (DN150) -E- galvanisé 141,3 (DN125) 27 2 DN125 141,3 (DN125) 27 2 DN125
177070062E01 165,1 (DN150) -E- orange 165,1 (DN150) 27 2 DN150 165,1 (DN150) 27 2 DN150
177070062E03 165,1 (DN150) -E- galvanisé 165,1 (DN150) 27 2 DN150 165,1 (DN150) 27 2 DN150
177070065E01 168,3 (DN150) -E- orange 168,3 (DN150) 27 2 DN150 168,3 (DN150) 27 2 DN150
177070065E03 168,3 (DN150) -E- galvanisé 168,3 (DN150) 27 2 DN150 168,3 (DN150) 27 2 DN150

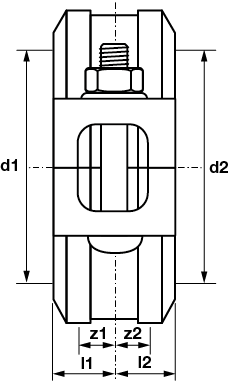

voir ci-dessus pour le schéma avec ces dimensions.
couleur Argent, orange
matériaux fonte (ASTM A536 65-45-12, EPDM)
finitions galvanisé, laqué
fabricant 4710574900014
forme droit (0º)
type de connexion couplage à rainure
etanchéité EPDM
groupe de produit raccords (démontable)
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 73071910
pays d'origine Taiwan
marque VSH
serie Shurjoint
type de produit 7707E
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Fonte
Matériau connexion 2 Fonte
Forme Droit
Exécution 2 pièces
Angle du coude
#EC003024_EF022617 Non
Excentrique Non
Système orienté Non
Raccordement 1 rouleau rainuré
Raccordement 2 rouleau rainuré
Matériau d'étanchéité EPDM
Haute résistance à la traction Oui
#EC003024_EF023182 -34°C - 110°C
(imperial) -29,2°F - 230°F
avec emballage Non
Avec arrêt cam / -Rand Non
Limité Non
Avec vidange Non
Avec dégazeur Non
#EC003024_EF017615 Non
Etiquette LPCB Non
Etiquette ULC Oui
Etiquette UL Oui
#EC003024_EFDE0010 Non
#EC003024_EFDE0048 Non
#EC003024_EFDE0049 Non
#EC003024_EFNL0001 Non
#EC003024_EFNL0002 Non
#EC003024_EFNL0003 Non
