VSH Shurjoint accouplement flexible série lourde (2 x rainuré)

VSH Shurjoint accouplement flexible série lourde (2 x rainuré)

7707LE

Les raccords VSH Shurjoint modèle 7707L de grand diam&ètre dans les tailles 28 "- 42" / 700 mm - 1050 mm sont conçus pour joindre des tuyaux IPS de grand diam&ètre qui peuvent être rainurés par moletage. Tous les accouplements comportent une conception de six à huit segments, incorporant deux boulons à chaque joint de segment pour assurer une connexion positive et un joint.

applications

chauffage refroidissement air comprimé vide

segments

installations de bâtiments industrie
code article taille poids dimensions emballage GTIN
1770700B8001 711,0 (DN700) -E- orange 82 kg 127x914x813 mm sac (1 pc) 04710574433093
1770700B8003 711,0 (DN700) -E- galvanisé 82 kg 127x914x813 mm sac (1 pc) 04710574433109
1770700C0001 762,0 (DN750) -E- orange 88,09 kg 127x967x864 mm sac (1 pc) 04710574433116
1770700C0003 762,0 (DN750) -E- galvanisé 88,09 kg 127x967x864 mm sac (1 pc) 04710574433130
1770700C2001 812,8 (DN800) -E- orange 97,36 kg 127x1018x914 mm sac (1 pc) 04710574433147
1770700C2003 812,8 (DN800) -E- galvanisé 97,36 kg 127x1018x914 mm sac (1 pc) 04710574433154
1770700C4001 863,6 (DN850) -E- orange 96,83 kg 127x1066x974 mm sac (1 pc) 04710574433161
1770700C4003 863,6 (DN850) -E- galvanisé 96,83 kg 127x1066x974 mm sac (1 pc) 04710574433178
1770700C6001 914,0 (DN900) -E- orange 93,31 kg 127x1118x1016 mm sac (1 pc) 04710574433185
1770700C6003 914,0 (DN900) -E- galvanisé 93,31 kg 127x1118x1016 mm sac (1 pc) 04710574433192
1770700D0001 1016,0 (DN1000) -E- orange 136,17 kg 138x1257x1105 mm sac (1 pc) 04710574433208
1770700D0003 1016,0 (DN1000) -E- galvanisé 136,17 kg 138x1257x1105 mm sac (1 pc) 04710574433215
1770700D2001 1067,0 (DN1050) -E- orange 141,55 kg 138x1310x1156 mm sac (1 pc) 04710574433222
1770700D2003 1067,0 (DN1050) -E- galvanisé 141,55 kg 138x1310x1156 mm sac (1 pc) 04710574433239
code article taille d1 l1 z1 dN1 d2 l2 z2 DN2
1770700B8001 711,0 (DN700) -E- orange 711 (DN700) 64 3 DN700 711 (DN700) 64 3 DN700
1770700B8003 711,0 (DN700) -E- galvanisé 711 (DN700) 64 3 DN700 711 (DN700) 64 3 DN700
1770700C0001 762,0 (DN750) -E- orange 762 (DN750) 64 3 DN750 762 (DN750) 64 3 DN750
1770700C0003 762,0 (DN750) -E- galvanisé 762 (DN750) 64 3 DN750 762 (DN750) 64 3 DN750
1770700C2001 812,8 (DN800) -E- orange 812,8 (DN800) 64 3 DN800 812,8 (DN800) 64 3 DN800
1770700C2003 812,8 (DN800) -E- galvanisé 812,8 (DN800) 64 3 DN800 812,8 (DN800) 64 3 DN800
1770700C4001 863,6 (DN850) -E- orange 863,6 (DN850) 64 3 DN850 863,6 (DN850) 64 3 DN850
1770700C4003 863,6 (DN850) -E- galvanisé 863,6 (DN850) 64 3 DN850 863,6 (DN850) 64 3 DN850
1770700C6001 914,0 (DN900) -E- orange 914 (DN900) 64 3 DN900 914 (DN900) 64 3 DN900
1770700C6003 914,0 (DN900) -E- galvanisé 914 (DN900) 64 3 DN900 914 (DN900) 64 3 DN900
1770700D0001 1016,0 (DN1000) -E- orange 1016 (DN1000) 69 3 DN1000 1016 (DN1000) 69 3 DN1000
1770700D0003 1016,0 (DN1000) -E- galvanisé 1016 (DN1000) 69 3 DN1000 1016 (DN1000) 69 3 DN1000
1770700D2001 1067,0 (DN1050) -E- orange 1067 (DN1050) 69 3 DN1050 1067 (DN1050) 69 3 DN1050
1770700D2003 1067,0 (DN1050) -E- galvanisé 1067 (DN1050) 69 3 DN1050 1067 (DN1050) 69 3 DN1050

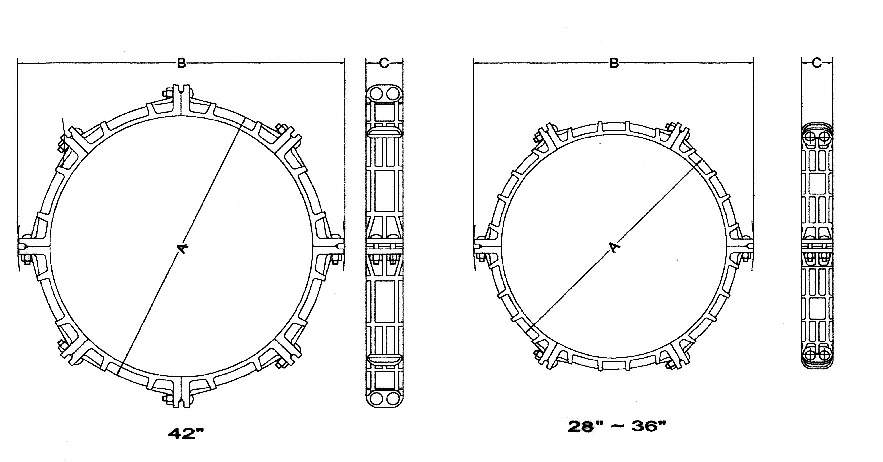

voir ci-dessus pour le schéma avec ces dimensions.
couleur Argent, orange
matériaux fonte (ASTM A536 65-45-12, EPDM)
finitions galvanisé, laqué
fabricant 4710574900014
forme droit (0º)
type de connexion couplage à rainure
etanchéité EPDM
groupe de produit raccords (démontable)
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 73071910
pays d'origine Taiwan
marque VSH
serie Shurjoint
type de produit 7707LE
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Fonte
Matériau connexion 2 Fonte
Forme Droit
Exécution 2 pièces
Angle du coude
#EC003024_EF022617 Non
Excentrique Non
Système orienté Non
Raccordement 1 rouleau rainuré
Raccordement 2 rouleau rainuré
Matériau d'étanchéité EPDM
Haute résistance à la traction Oui
Longueur utile connexion 1 3,2mm
Longueur utile connexion 1 (imperial) 0,13"
Longueur utile connexion 2 3,2mm
Longueur utile connexion 2 (imperial) 0,13"
#EC003024_EF023182 -34°C - 110°C
(imperial) -29,2°F - 230°F
Pression de service maximum à 20 °C 12bar
Pression de service maximum à 20 °C (imperial) 174,05psi
avec emballage Non
Avec arrêt cam / -Rand Non
Limité Non
Avec vidange Non
Avec dégazeur Non
#EC003024_EF017615 Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
#EC003024_EFDE0010 Non
#EC003024_EFDE0048 Non
#EC003024_EFDE0049 Non
#EC003024_EFNL0001 Non
#EC003024_EFNL0002 Non
#EC003024_EFNL0003 Non
