Broen Ballofix vanne à bille mini sans poignée (à compression x filet femelle)

Broen Ballofix vanne à bille mini sans poignée (à compression x filet femelle)

B3802

Les mini robinets à tournant sphérique Broen Ballofix B3802 sont des robinets à tournant sphérique compacts de haute qualité, en termes de conception et de finition. La conception et les matériaux utilisés garantissent un bon fonctionnement, même après plusieurs années d'utilisation. Les robinets à tournant sphérique Broen Ballofix peuvent être utilisés sans ou avec poignées de commande. Les poignées sont disponibles en différentes couleurs afin que le codage par couleur soit possible. En raison de la large gamme, une version optimale est disponible pour chaque application.

  • les mini robinets à tournant sphérique Broen Ballofix peuvent être actionnées avec un tournevis ou un levier Ballofix
  • nous recommandons d'ouvrir et de fermer les robinets à tournant sphérique Broen Ballofix deux fois par an. à fermer pour assurer un fonctionnement optimal

applications

eau potable chauffage refroidissement air comprimé

segments

installations de bâtiments construction navale industrie

certificats

ETA GDV KIWA SINTEF SITAC STF WRAS
code article taille poids dimensions emballage GTIN
6000368 12xG1/2" (DN15R) Cr 0,12 kg 52x28x28 mm boîte en carton (10 pc) 05708537785883
6000381 10xG3/8" (DN10R) Cr 0,09 kg boîte en carton (10 pc)
6000434 15xG1/2"(DN15R) Cr 0,13 kg 54x28x28 mm boîte en carton (10 pc) 05708537785708
6000601 22xG3/4" (DN15R) Cr 0,26 kg 64x36x36 mm boîte en carton (10 pc) 05708537786408

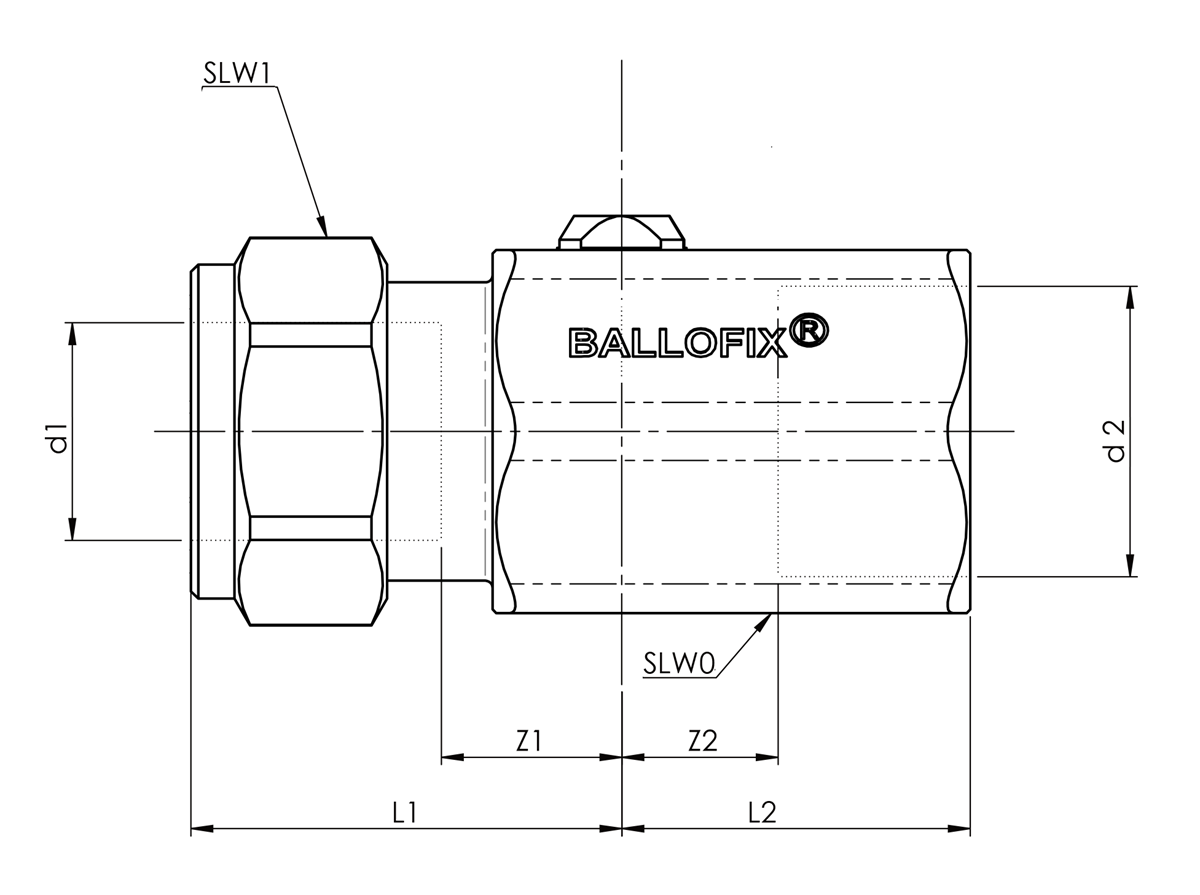

code article taille d1 l1 z1 slw1 dN1 slw0 d2 l2 z2 slw2 DN2 a d3 d4 d5 d6 d7 d8
6000368 12xG1/2" (DN15R) Cr 12 (DN10) 28 11 20 DN10 25 (1/2" (DN15)) 24 12 25 1/2" (DN15) 90
6000381 10xG3/8" (DN10R) Cr 10 26 10 (DN10) 25 17 DN10
6000434 15xG1/2"(DN15R) Cr 15 (DN12) 30 10 24 DN12 25 (1/2" (DN15)) 24 12 25 1/2" (DN15) 90
6000601 22xG3/4" (DN15R) Cr 22 (DN20) 33 13 32 DN20 32 (3/4" (DN20)) 31 15 32 3/4" (DN20) 90
voir ci-dessus pour le schéma avec ces dimensions.
couleur chrome
matériaux brass (CW625N (DZR))
finitions chromé
fabricant 5790000273812
forme droit (0º)
type de connexion compression, G - filletage femmeles gaz cylindrique
pression nominale (PN) PN 10
etanchéité EPDM
groupe de produit vannes (vannes à bille)
classe ETIM EC011343 Vanne à sphère
code intrastat 84818081
pays d'origine Danemark
marque Broen
serie Ballofix
type de produit B3802
code unspsc 40141607
étiqueter valeur
classe ETIM EC011343 Vanne à sphère
#EC011343_EF024150 Chromé
Matériau joint boisseau sphérique EPDM
matériau boisseau sphérique Laiton
Matériau broche Laiton
Raccordement 1 Bague de serrage
Avec raccord connexion 1 Non
Raccordement 2 Filetage femelle gaz cylindrique (BSPP)
Avec raccord connexion 2 Non
Phase de compression PN 10
Bride tournante PN 10
Avec filtre Non
Avec thermomètre Non
Exécution Droit
#EC011343_EF014519 Non
Etiquette FM Non
Etiquette UL Non
Etiquette ULC Non
Etiquette LPCB Non
Stérile Non
Exempt de graisse Non
Service Fente à vis
Construction du corps Unique
Angle de la vanne
#EC011343_EFDE0010 Non
#EC011343_EFDE0048 Non
#EC011343_EFDE0049 Non

accessoires

code article description
6005120 Broen Ballofix poignée DN6-DN15 noir
6005164 Broen Ballofix poignée DN6-DN15 bleu
6005153 Broen Ballofix poignée DN6-DN15 rouge
6005142 Broen Ballofix poignée DN6-DN15 chrome
