B3803
Les mini robinets à tournant sphérique Broen Ballofix B3803 sont des robinets à tournant sphérique compacts de haute qualité, en termes de conception et de finition. La conception et les matériaux utilisés garantissent un bon fonctionnement, même après plusieurs années d'utilisation. Les robinets à tournant sphérique Broen Ballofix peuvent être utilisés sans ou avec poignées de commande. Les poignées sont disponibles en différentes couleurs afin que le codage par couleur soit possible. En raison de la large gamme, une version optimale est disponible pour chaque application.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 0400023 | G3/8" (DN10R) Cr | 0,07 kg | 44x24x24 mm | boîte en carton (10 pc) | 05708537784916 |
| 0400005 | G3/8" (DN10R) | 0,07 kg | 44x24x24 mm | boîte en carton (10 pc) | 05708537784879 |
| 0400006 | G1/2" (DN15R) | 0,11 kg | 45x28x28 mm | boîte en carton (10 pc) | 05708537785562 |
| 6000192 | G1/2" (DN15R) Cr | 0,11 kg | 45x28x28 mm | boîte en carton (10 pc) | 05708537785586 |
| 0400007 | G3/4" (DN15R) | 0,15 kg | 49x32x32 mm | boîte en carton (10 pc) | 05708537786163 |

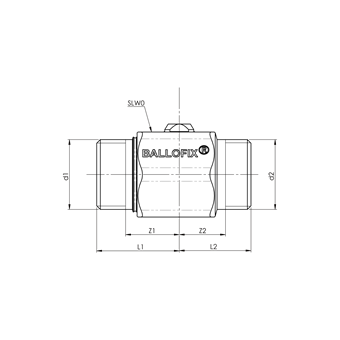

| code article | taille | d1 | dN1 | l1 | d2 | DN2 | l2 | slw0 | a | H | V |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0400023 | G3/8" (DN10R) Cr | 17,2 | 3/8" (DN10) | 24 | 17,2 | 3/8" (DN10) | 20 | 21 | 90 | ||
| 0400005 | G3/8" (DN10R) | 17,2 | 3/8" (DN10) | 24 | 17,2 | 3/8" (DN10) | 20 | 21 | 90 | 12 | 12 |
| 0400006 | G1/2" (DN15R) | 1/2" (DN15) | 24 | 1/2" (DN15) | 21 | 25 | 90 | ||||
| 6000192 | G1/2" (DN15R) Cr | 1/2" (DN15) | 24 | 1/2" (DN15) | 21 | 25 | 90 | ||||
| 0400007 | G3/4" (DN15R) | 26,9 | 3/4" (DN20) | 27 | 26,9 | 3/4" (DN20) | 22 | 28 | 90 | 15 |
| couleur | Laiton, chrome |
|---|---|
| matériaux | brass (CW625N (DZR)) |
| finitions | chromé, aucune |
| fabricant | BROEN |
| forme | droit |
| type de connexion | G - filletage mâle gaz cylindrique |
| pression nominale (PN) | PN 10 |
| etanchéité | EPDM |
| groupe de produit | vannes (vannes à bille) |
|---|---|
| classe ETIM | EC011343 Vanne à sphère |
| code intrastat | 84818081 |
| marque | Broen |
| serie | Ballofix |
| type de produit | B3803 |
| code unspsc | 40141607 |
| SCIP | e78c0723-c6e6-479c-bcc1-e395a5461292 |
 B3803-Ms image |
png | télécharger |
Broen_Ballofix-WRAS_33343 certificats |
télécharger | |
Kiwa_Ballofix_00006271 certificats |
télécharger | |
WRAS_BALLOFIX_Spherical_Valves certificats |
télécharger | |
 B3803 image |
png | télécharger |
 Diagram diagramme |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC011343 Vanne à sphère |
| Housing material | Laiton |
| matériau boisseau sphérique | Laiton |
| Surface protection ball | Chromé |
| Matériau broche | Laiton |
| Matériau tige primaire | EPDM |
| Matériau tige secondaire | EPDM |
| Raccordement 1 | Filetage mâle gaz cylindrique (BSPP) |
| Avec raccord connexion 1 | Non |
| Raccordement 2 | Filetage mâle gaz cylindrique (BSPP) |
| Avec raccord connexion 2 | Non |
| Étanchéité | EPDM |
| Phase de compression | PN 10 |
| Bride tournante | PN 10 |
| Avec vidange | Non |
| Vidange | Non |
| With non-return valve | Non |
| Avec filtre | Non |
| Avec thermomètre | Non |
| Exécution | Droit |
| With insulation shell | Non |
| Etiquette FM | Non |
| Etiquette UL | Non |
| Etiquette ULC | Non |
| Etiquette LPCB | Non |
| Sécurité incendie | Non |
| Medium temperature (continuous) | -20°C - 120°C |
| Medium temperature (continuous) (imperial) | -4°F - 248°F |
| Stérile | Non |
| Exempt de graisse | Non |
| Service | Fente à vis |
| Construction du corps | Unique |
| Passage intégral | Non |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
