B3804
Les mini robinet à tournant sphérique Broen Ballofix B3804 sont des robinets à tournant sphérique compactes de haute qualité, en termes de conception et de finition. La conception et les matériaux utilisés garantissent un bon fonctionnement, même après plusieurs années d'utilisation. Les robinets à tournant sphérique Broen Ballofix peuvent être utilisés sans ou avec poignées de commande. Les poignées sont disponibles en différentes couleurs afin que le codage par couleur soit possible. En raison de la large gamme, une version optimale est disponible pour chaque application.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 6000335 | 15xG1/2" (DN10R) Cr | 0,13 kg | 54x24x24 mm | boîte en carton (10 pc) | 05708537785166 |
| code article | taille | d1 | dN1 | l1 | z1 | slw1 | DN2 | l2 | z2 | slw0 | a |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6000335 | 15xG1/2" (DN10R) Cr | 15,0 | DN12 | 34 | 15 | 24 | 1/2" (DN15) | 19 | 10 | 21 | 90 |
| couleur | chrome |
|---|---|
| matériaux | brass (CW625N (DZR)) |
| finitions | chromé |
| fabricant | BROEN |
| forme | droit (0º) |
| type de connexion | compression, G - filletage mâle gaz cylindrique |
| pression nominale (PN) | PN 10 |
| etanchéité | EPDM |
| øpassage (passage intégral) | 8,5 mm (No) |
| groupe de produit | vannes (vannes à bille) |
|---|---|
| classe ETIM | EC011343 Vanne à sphère |
| code intrastat | 84818081 |
| marque | Broen |
| serie | Ballofix |
| type de produit | B3804 |
| code unspsc | 40141607 |
| SCIP | e78c0723-c6e6-479c-bcc1-e395a5461292 |
 B3804 image |
png | télécharger |
Broen_Ballofix-WRAS_33343 certificats |
télécharger | |
Kiwa_Ballofix_00006271 certificats |
télécharger | |

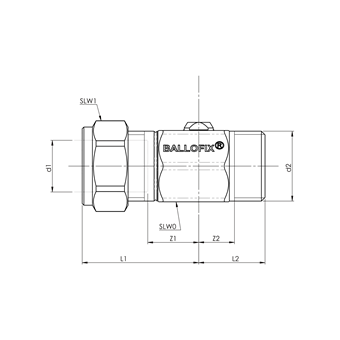

 Diagram diagramme |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC011343 Vanne à sphère |
| Housing material | Laiton |
| Surface protection housing | Chromé |
| Matériau joint boisseau sphérique | EPDM |
| matériau boisseau sphérique | Laiton |
| Surface protection ball | Chromé |
| Matériau broche | Laiton |
| Matériau tige primaire | EPDM |
| Matériau tige secondaire | EPDM |
| Diamètre intérieur connexion 1 | DN 12 |
| Diamètre extérieur connexion 1 | 15mm |
| Diamètre extérieur connexion 1 (imperial) | 0,59" |
| Raccordement 1 | Bague de serrage |
| Avec raccord connexion 1 | Non |
| diamètre intérieur connection 2 | ½" (15) |
| Raccordement 2 | Filetage mâle gaz cylindrique (BSPP) |
| Avec raccord connexion 2 | Non |
| Étanchéité | EPDM |
| Phase de compression | PN 10 |
| Bride tournante | PN 10 |
| Avec vidange | Non |
| Vidange | Non |
| With non-return valve | Non |
| Avec filtre | Non |
| Avec thermomètre | Non |
| Exécution | Droit |
| With insulation shell | Non |
| Etiquette FM | Non |
| Etiquette UL | Non |
| Etiquette ULC | Non |
| Etiquette LPCB | Non |
| Sécurité incendie | Non |
| Max. pressure difference at 20 °C | 10bar |
| Medium temperature (continuous) | -20°C - 120°C |
| Medium temperature (continuous) (imperial) | -4°F - 248°F |
| Stérile | Non |
| Exempt de graisse | Non |
| Service | Fente à vis |
| Construction du corps | Unique |
| Passage intégral | Non |
| Longueur connexion 1 | 34,3mm |
| Longueur connexion 1 (imperial) | 1,35" |
| Longueur utile connexion 1 | 15mm |
| Longueur utile connexion 1 (imperial) | 0,59" |
| Longueur connexion 2 | 19,2mm |
| Longueur connexion 2 (imperial) | 0,76" |
| Longueur utile connexion 2 | 9,5mm |
| Longueur utile connexion 2 (imperial) | 0,37" |
| Angle de la vanne | 0° |
| Ouverture de clé | 21mm |
| Ouverture de clé (imperial) | 0,83" |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| KIWA certified | Oui |
