Broen Ballofix vanne à bille mini avec poignée (à sertir x filet mâle)

Broen Ballofix vanne à bille mini avec poignée (à sertir x filet mâle)

B3816

Les mini robinets à tournant sphérique Broen Ballofix B3816 sont des robinets à tournant sphérique compacts de haute qualité, en termes de conception et de finition. La conception et les matériaux utilisés garantissent un bon fonctionnement, même après plusieurs années d'utilisation. Les robinets à tournant sphérique Broen Ballofix peuvent être utilisés sans ou avec poignées de commande. Les poignées sont disponibles en différentes couleurs afin que le codage par couleur soit possible. En raison de la large gamme, une version optimale est disponible pour chaque application.

  • les mini robinets à tournant sphérique Broen Ballofix peuvent être actionnées avec un tournevis ou un levier Ballofix
  • nous recommandons d'ouvrir et de fermer les robinets à tournant sphérique Broen Ballofix deux fois par an. à fermer pour assurer un fonctionnement optimal

applications

eau potable chauffage refroidissement air comprimé

segments

installations de bâtiments industrie

certificats

ETA GDV KIWA SINTEF SITAC STF WRAS
code article taille poids dimensions emballage GTIN
6004097 15xG1/2" (DN15R) Cr (noir) 0,12 kg 59x28x38 mm boîte en carton (10 pc) 05708537786125
6004121 22xG3/4" (DN15R) Cr (noir) 0,17 kg 63x31x46 mm boîte en carton (10 pc) 05708537794489
code article taille d1 dN1 l1 z1 DN2 l2 slw0 M1 M2 E H Y V a
6004097 15xG1/2" (DN15R) Cr (noir) 15,0 DN12 38 14 1/2" (DN15) 21 25 7 22 10 25 13 13 90
6004121 22xG3/4" (DN15R) Cr (noir) 22,0 DN20 41 16 3/4" (DN20) 22 28 10 31 15 33 33 14 90

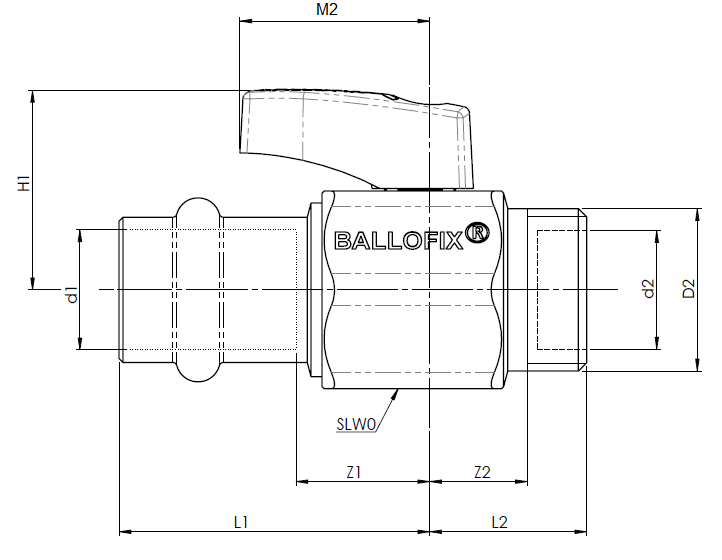

voir ci-dessus pour le schéma avec ces dimensions.
couleur noir, chrome
matériaux brass (CW625N (DZR))
finitions chromé
fabricant BROEN
forme droit (0º)
type de connexion press (M/V), G - filletage mâle gaz cylindrique
pression nominale (PN) PN 10
etanchéité EPDM
groupe de produit vannes (vannes à bille)
classe ETIM EC011343 Vanne à sphère
code intrastat 84818081
pays d'origine Danemark
marque Broen
serie Ballofix
type de produit B3816
code unspsc 40141607
SCIP e78c0723-c6e6-479c-bcc1-e395a5461292
étiqueter valeur
classe ETIM EC011343 Vanne à sphère
Housing material Laiton
Surface protection housing Chromé
Matériau joint boisseau sphérique EPDM
matériau boisseau sphérique Laiton
Surface protection ball Chromé
Matériau broche Laiton
Matériau tige primaire EPDM
Matériau tige secondaire EPDM
Raccordement 1 Manchon à sertir
Avec raccord connexion 1 Non
Contour code connection 1 M/V
Raccordement 2 Filetage mâle gaz cylindrique (BSPP)
Avec raccord connexion 2 Non
Étanchéité EPDM
Phase de compression PN 10
Bride tournante PN 10
Avec vidange Non
Vidange Non
With non-return valve Non
Avec filtre Non
Avec thermomètre Non
Exécution Droit
With insulation shell Non
Etiquette FM Non
Etiquette UL Non
Etiquette ULC Non
Etiquette LPCB Non
Sécurité incendie Non
Max. pressure difference at 20 °C 10bar
Medium temperature (continuous) -20°C - 120°C
Medium temperature (continuous) (imperial) -4°F - 248°F
Stérile Non
Exempt de graisse Non
Service Poignée
Construction du corps Unique
Passage intégral Non
Angle de la vanne
VdS quality mark Non
DVGW quality mark for gas Non
DVGW quality mark for water Non
KIWA certified Oui

accessoires

code article description
6005131 Broen Ballofix poignée DN20-DN32 noir

pièces détachées

code article description
6005131 Broen Ballofix poignée DN20-DN32 noir 1
