B3839
Les mini robinets à tournant sphérique Broen Ballofix B3839 sont des robinets à tournant sphérique compacts de haute qualité avec une finition de haute qualité. La conception et les matériaux utilisés garantissent un bon fonctionnement, même après plusieurs années d'utilisation. Les robinets à tournant sphérique Broen Ballofix peuvent être utilisés sans ou avec poignées de commande. Les poignées sont disponibles en différentes couleurs afin que le codage par couleur soit possible. En raison de la large gamme, une version optimale est disponible pour chaque application.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 6005208 | Rp1/2" (DN15R) | 0,24 kg | 57x26x88 mm | boîte en carton (10 pc) | 05708537784596 |
| 6005219 | Rp3/4" (DN15R) | 0,31 kg | 62x32x97 mm | boîte en carton (5 pc) | 05708537784657 |
| 6005221 | Rp1" (DN20R) | 0,55 kg | 76x45x106 mm | boîte en carton (5 pc) | 05708537784718 |
| 6005197 | Rp1 1/2" (DN32R) | 1 kg | 98x55x124 mm | sac (1 pc) | 05708537403459 |
| 6005230 | Rp2" (DN40R) | 1,58 kg | 115x68x138 mm | sac (1 pc) | 05708537403398 |
| code article | taille | dN1 | l1 | z1 | slw1 | DN2 | l2 | z2 | slw2 | V | D1 | a | d1 | d2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6005208 | Rp1/2" (DN15R) | 1/2" (DN15) | 28 | 12 | 26 | 1/2" (DN15) | 29 | 11 | 26 | 28 | 21 | 90 | ||
| 6005219 | Rp3/4" (DN15R) | 3/4" (DN20) | 31 | 14 | 32 | 3/4" (DN20) | 31 | 15 | 32 | 34 | 27 | 90 | ||
| 6005221 | Rp1" (DN20R) | 1" (DN25) | 36 | 17 | 40 | 1" (DN25) | 36 | 17 | 40 | 39 | 90 | 33,7 | 33,7 | |
| 6005197 | Rp1 1/2" (DN32R) | 1 1/2" (DN40) | 49 | 26 | 55 | 1 1/2" (DN40) | 49 | 26 | 55 | 50 | 48 | 90 | ||
| 6005230 | Rp2" (DN40R) | 2" (DN50) | 58 | 32 | 68 | 2" (DN50) | 58 | 32 | 68 | 57 | 60 | 90 |
| couleur | Laiton, chrome |
|---|---|
| matériaux | brass (CW614N) |
| finitions | aucune |
| fabricant | BROEN |
| forme | droit (0º) |
| pression nominale (PN) | PN 10 |
| etanchéité | EPDM |
| groupe de produit | vannes (vannes à bille) |
|---|---|
| classe ETIM | EC011343 Vanne à sphère |
| code intrastat | 84818081 |
| marque | Broen |
| serie | Ballofix |
| type de produit | B3839 |
| code unspsc | 40141607 |
| SCIP | e78c0723-c6e6-479c-bcc1-e395a5461292 |
 B3839 image |
png | télécharger |
Broen_Ballofix_Lockable-WRAS certificats |
télécharger | |

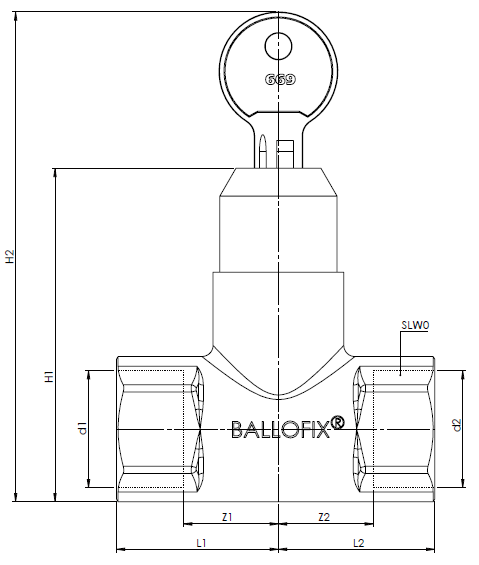

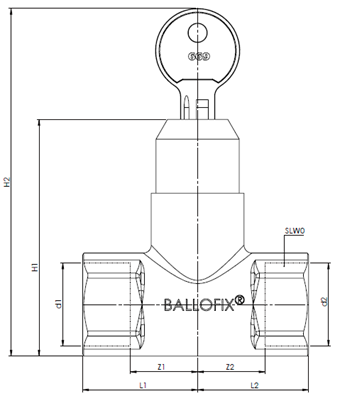

 Diagram diagramme |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC011343 Vanne à sphère |
| Housing material | Laiton |
| Surface protection housing | Sans |
| Matériau joint boisseau sphérique | EPDM |
| matériau boisseau sphérique | Laiton |
| Surface protection ball | Chromé |
| Matériau broche | Laiton |
| Matériau tige primaire | EPDM |
| Matériau tige secondaire | EPDM |
| Avec raccord connexion 1 | Non |
| Avec raccord connexion 2 | Non |
| Étanchéité | EPDM |
| Phase de compression | PN 10 |
| Bride tournante | PN 10 |
| Avec vidange | Non |
| Vidange | Non |
| With non-return valve | Non |
| Avec filtre | Non |
| Avec thermomètre | Non |
| Exécution | Droit |
| With insulation shell | Non |
| Etiquette FM | Non |
| Etiquette UL | Non |
| Etiquette ULC | Non |
| Etiquette LPCB | Non |
| Sécurité incendie | Non |
| Max. pressure difference at 20 °C | 10bar |
| Medium temperature (continuous) | -20°C - 120°C |
| Medium temperature (continuous) (imperial) | -4°F - 248°F |
| Stérile | Non |
| Exempt de graisse | Non |
| Service | Clé |
| Construction du corps | Unique |
| Passage intégral | Non |
| Angle de la vanne | 0° |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| KIWA certified | Non |
