B3843
Les mini robinets à tournant sphérique Broen Ballofix B3843 sont des robinets à tournant sphérique compacts de haute qualité avec une finition de haute qualité. La conception et les matériaux utilisés garantissent un bon fonctionnement, même après plusieurs années d'utilisation. Les robinets à tournant sphérique Broen Ballofix peuvent être utilisés sans ou avec poignées de commande. Les poignées sont disponibles en différentes couleurs afin que le codage par couleur soit possible. En raison de la large gamme, une version optimale est disponible pour chaque application.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 6002018 | Rp1/2"xR1/2" (DN15R) | 0,14 kg | 59x29x44 mm | boîte en carton (10 pc) | |
| 0400139 | Rc1/4"xR1/4" (DN10R) | 0,09 kg | 51x24x24 mm | boîte en carton (10 pc) | 05708537784107 |
| 0400140 | Rp3/8"xR3/8" (DN10R) | 0,08 kg | 45x24x37 mm | boîte en carton (10 pc) | 05708537784244 |
| 0400142 | Rp3/4"xR3/4" (DN15R) | 0,25 kg | 69x37x52 mm | boîte en carton (10 pc) | 05708537784633 |
| 0400141 | Rp1/2"xR1/2" (DN15R) | 0,13 kg | 55x29x26 mm | boîte en carton (10 pc) | 05708537784572 |
| 0400143 | Rp1"xR1" (DN20R) | 0,43 kg | 73x46x60 mm | boîte en carton (5 pc) | 05708537784671 |
| code article | taille | d1 | dN1 | l1 | DN2 | l2 | slw0 | M1 | M2 | E | Y | V | a | z1 | d2 | h2 | H |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6002018 | Rp1/2"xR1/2" (DN15R) | 21,3 | 1/2" (DN15) | 27 | 1/2" (DN15) | 28 | 25 | 10 | 31 | 15 | 19 | 14 | 90 | ||||
| 0400139 | Rc1/4"xR1/4" (DN10R) | 13,5 | 1/4" (DN8) | 28 | 1/4" (DN8) | 24 | 21 | 6 | 27 | 10 | 14 | 12 | 90 | 17 | 13,5 | 3 | |
| 0400140 | Rp3/8"xR3/8" (DN10R) | 17,2 | 3/8" (DN10) | 21 | 3/8" (DN10) | 24 | 21 | 6 | 27 | 12 | 14 | 11 | 90 | 10 | 17,2 | ||
| 0400142 | Rp3/4"xR3/4" (DN15R) | 3/4" (DN20) | 31 | 3/4" (DN20) | 32 | 32 | 9 | 37 | 17 | 20 | 16 | 90 | 15 | 36 | |||
| 0400141 | Rp1/2"xR1/2" (DN15R) | 21,3 | 1/2" (DN15) | 27 | 1/2" (DN15) | 28 | 25 | 13 | 90 | ||||||||
| 0400143 | Rp1"xR1" (DN20R) | 33,7 | 1" (DN25) | 36 | 1" (DN25) | 36 | 40 | 9 | 37 | 17 | 20 | 20 | 90 | 17 | 0 | 40 |
| couleur | noir, jaune |
|---|---|
| matériaux | brass (CW614N) |
| finitions | la peinture/apprêt |
| fabricant | BROEN |
| forme | droit |
| type de connexion | R - FPT - filetage mâle conique |
| etanchéité | NBR (nitrile) |
| groupe de produit | vannes (vannes à bille) |
|---|---|
| classe ETIM | EC011343 Vanne à sphère |
| code intrastat | 84818081 |
| marque | Broen |
| serie | Ballofix Gaz |
| type de produit | B3843 |
| code unspsc | 40141607 |

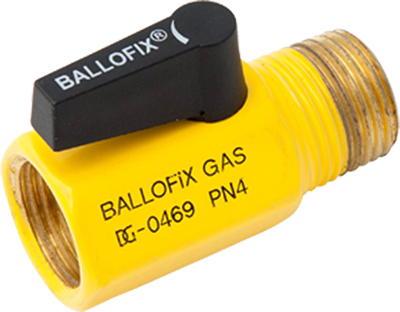

 B9090 image |
png | télécharger |

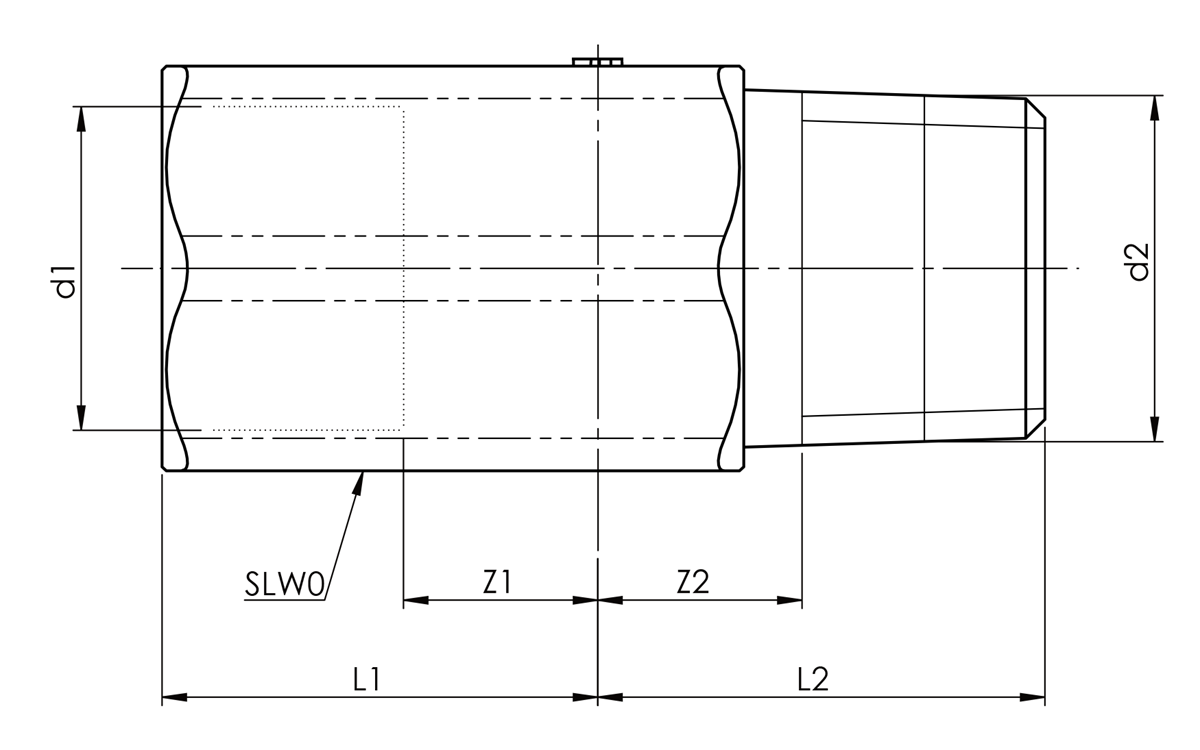

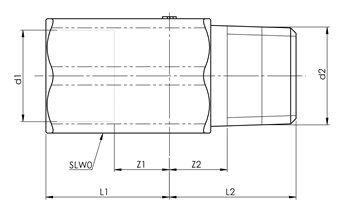

 Diagram diagramme |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC011343 Vanne à sphère |
| Housing material | Laiton |
| Surface protection housing | Revêtu |
| Matériau joint boisseau sphérique | NBR (caoutchouc acrylonitrile butadiène nitrile) |
| matériau boisseau sphérique | Laiton |
| Surface protection ball | Chromé |
| Matériau broche | Laiton |
| Matériau tige primaire | NBR (caoutchouc acrylonitrile butadiène nitrile) |
| Matériau tige secondaire | NBR (caoutchouc acrylonitrile butadiène nitrile) |
| Avec raccord connexion 1 | Non |
| Raccordement 2 | Filetage mâle conique gaz (BSPT) |
| Avec raccord connexion 2 | Non |
| Étanchéité | NBR (caoutchouc acrylonitrile butadiène nitrile) |
| Avec vidange | Non |
| Vidange | Non |
| With non-return valve | Non |
| Avec filtre | Non |
| Avec thermomètre | Non |
| Exécution | Droit |
| With insulation shell | Non |
| Etiquette FM | Non |
| Etiquette UL | Non |
| Etiquette ULC | Non |
| Etiquette LPCB | Non |
| Sécurité incendie | Non |
| Stérile | Non |
| Exempt de graisse | Non |
| Construction du corps | Unique |
| Passage intégral | Non |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| KIWA certified | Non |
