B3856
Les mini robinets à tournant sphérique Broen Ballofix B3856 sont des robinets à tournant sphérique compacts de haute qualité avec une finition de haute qualité. La conception et les matériaux utilisés garantissent un bon fonctionnement, même après plusieurs années d'utilisation. Les robinets à tournant sphérique Broen Ballofix peuvent être utilisés sans ou avec poignées de commande. Les poignées sont disponibles en différentes couleurs afin que le codage par couleur soit possible. En raison de la large gamme, une version optimale est disponible pour chaque application.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 6005111 | 12 (DN10R) Cr noir | 0,11 kg | 58x24x34 mm | boîte en carton (10 pc) | 05708537785036 |
| 6005001 | 15 (DN15R) Cr (noir) | 0,16 kg | 67x28x38 mm | boîte en carton (10 pc) | 05708537785807 |
| 6005010 | 15 Cr (DN15R) (red) | 0,16 kg | 67x29x38 mm | boîte en carton (10 pc) | 05708537785821 |
| 6005021 | 15 Cr (DN15R) (blue) | 0,16 kg | 67x29x38 mm | boîte en carton (10 pc) | 05708537785845 |
| 6005043 | 22 Cr (DN15R) (noir) | 0,23 kg | 68x36x50 mm | boîte en carton (10 pc) | 05708537786385 |
| code article | taille | d1 | dN1 | l1 | z1 | slw1 | d2 | DN2 | l2 | z2 | slw0 | M1 | M2 | Y | V | a | slw2 | H | E |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6005111 | 12 (DN10R) Cr noir | 12,0 | DN10 | 31 | 14 | 20 | 12,0 | DN10 | 27 | 10 | 21 | 7 | 22 | 13 | 11 | 90 | |||
| 6005001 | 15 (DN15R) Cr (noir) | 15,0 | DN12 | 35 | 16 | 24 | 15,0 | DN12 | 32 | 11 | 25 | 7 | 22 | 13 | 90 | 24 | 26 | ||
| 6005010 | 15 Cr (DN15R) (red) | 15,0 | DN12 | 35 | 16 | 15,0 | DN12 | 32 | 11 | 25 | 25 | 90 | |||||||
| 6005021 | 15 Cr (DN15R) (blue) | 15,0 | DN12 | 35 | 16 | 15,0 | DN12 | 32 | 11 | 25 | 25 | 90 | |||||||
| 6005043 | 22 Cr (DN15R) (noir) | 22,0 | DN20 | 36 | 17 | 32 | 22,0 | DN20 | 32 | 12 | 28 | 10 | 31 | 19 | 90 | 32 | 33 | 16 |
| couleur | bleu, noir, rouge, chrome |
|---|---|
| matériaux | brass (CW625N (DZR)) |
| finitions | chromé |
| fabricant | BROEN |
| forme | droit (0º) |
| type de connexion | compression |
| pression nominale (PN) | PN 10 |
| etanchéité | EPDM |
| groupe de produit | vannes (vannes à bille) |
|---|---|
| classe ETIM | EC011343 Vanne à sphère |
| code intrastat | 84818081 |
| marque | Broen |
| serie | Ballofix |
| type de produit | B3856 |
| code unspsc | 40141607 |
| SCIP | e78c0723-c6e6-479c-bcc1-e395a5461292 |
 B3856 image |
png | télécharger |
Broen_Ballofix-WRAS_33343 certificats |
télécharger | |
Kiwa_Ballofix_00006271 certificats |
télécharger | |
WRAS_BALLOFIX_Spherical_Valves certificats |
télécharger | |

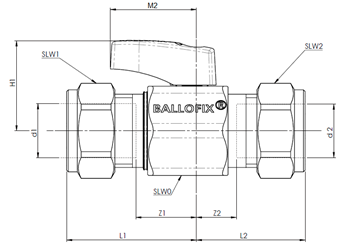

 Diagram diagramme |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC011343 Vanne à sphère |
| Housing material | Laiton |
| Surface protection housing | Chromé |
| Matériau joint boisseau sphérique | EPDM |
| matériau boisseau sphérique | Laiton |
| Matériau broche | Laiton |
| Matériau tige primaire | EPDM |
| Raccordement 1 | Bague de serrage |
| Avec raccord connexion 1 | Non |
| Raccordement 2 | Bague de serrage |
| Avec raccord connexion 2 | Non |
| Étanchéité | EPDM |
| Phase de compression | PN 10 |
| Bride tournante | PN 10 |
| Avec vidange | Non |
| Vidange | Non |
| With non-return valve | Non |
| Avec filtre | Non |
| Avec thermomètre | Non |
| Exécution | Droit |
| With insulation shell | Non |
| Etiquette FM | Non |
| Etiquette UL | Non |
| Etiquette ULC | Non |
| Etiquette LPCB | Non |
| Medium temperature (continuous) | -20°C - 120°C |
| Medium temperature (continuous) (imperial) | -4°F - 248°F |
| Stérile | Non |
| Exempt de graisse | Non |
| Service | Poignée |
| Construction du corps | Unique |
| Passage intégral | Non |
| Angle de la vanne | 0° |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| KIWA certified | Oui |
