Broen Filterfix vanne à bille mini avec filtre/poignée (filet femelle x filet mâle)

assortiment

code article	taille	poids	dimensions	emballage	GTIN
6003129	G1/2" (DN15R) Cr (noir)	0,12 kg	49x38x29 mm	boîte en carton (10 pc)	05708537786064

caractéristiques

couleur	chrome
matériaux	brass (CW625N (DZR))
finitions	chromé
fabricant	BROEN
forme	droit (0º)
type de connexion	G - filletage femmeles gaz cylindrique, G - filletage mâle gaz cylindrique
pression nominale (PN)	PN 10
etanchéité	EPDM
øpassage (passage intégral)	9,5 mm (No)

général

téléchargements

B9024 image	png	télécharger

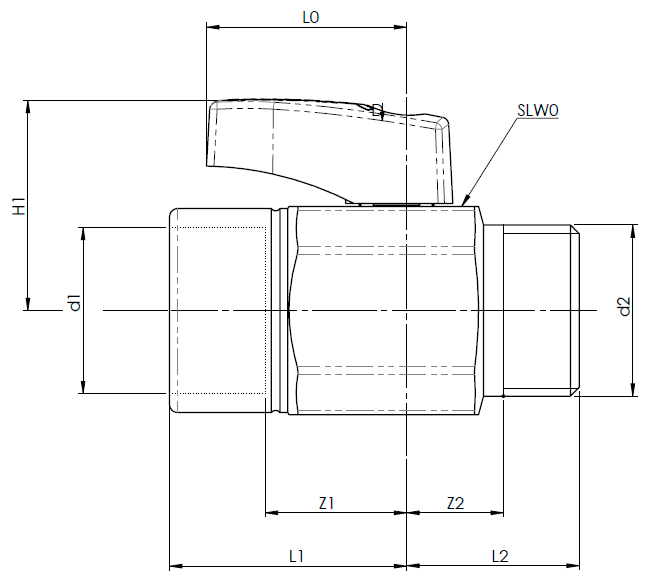

Diagram diagramme	png	télécharger

ETIM

étiqueter	valeur
classe ETIM	EC011343 Vanne à sphère
Housing material	Laiton
Surface protection housing	Chromé
Matériau joint boisseau sphérique	EPDM
matériau boisseau sphérique	Laiton
Matériau broche	Laiton
Matériau tige primaire	EPDM
Diamètre intérieur connexion 1	½" (15)
Raccordement 1	Filetage femelle gaz cylindrique (BSPP)
Avec raccord connexion 1	Non
diamètre intérieur connection 2	½" (15)
Raccordement 2	Filetage mâle gaz cylindrique (BSPP)
Avec raccord connexion 2	Non
Étanchéité	EPDM
Phase de compression	PN 10
Bride tournante	PN 10
Avec vidange	Non
Vidange	Non
With non-return valve	Non
Avec filtre	Non
Avec thermomètre	Non
Exécution	Droit
With insulation shell	Non
Etiquette FM	Non
Etiquette UL	Non
Etiquette ULC	Non
Etiquette LPCB	Non
Medium temperature (continuous)	-20°C - 90°C
Medium temperature (continuous) (imperial)	-4°F - 194°F
Stérile	Non
Exempt de graisse	Non
Service	Poignée
Construction du corps	Unique
Passage intégral	Non
Longueur connexion 1	27,3mm
Longueur connexion 1 (imperial)	1,07"
Longueur utile connexion 1	17,8mm
Longueur utile connexion 1 (imperial)	0,7"
Longueur connexion 2	22mm
Longueur connexion 2 (imperial)	0,87"
Hauteur poignée	25,5mm
Hauteur poignée (imperial)	1"
Longueur poignée	7mm
Longueur poignée (imperial)	0,28"
Angle de la vanne	0°
VdS quality mark	Non
DVGW quality mark for gas	Non
DVGW quality mark for water	Non
KIWA certified	Non
