VSH souder laiton coude 90° réduit (2 x souder)

VSH souder laiton coude 90° réduit (2 x souder)

C1011

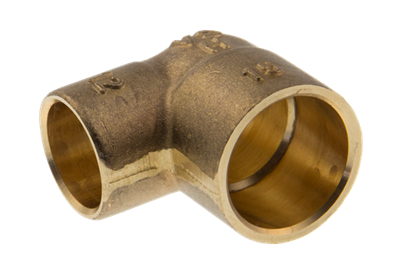

Le VSH à souder Laiton C1011 est un coude à 90deg; réduit avec deux extrémités femelles à souder. La gamme VSH à souder laiton fournit un assortiment de raccords pour chaque application de soudure tendre. La haute qualité et une grande précision dimensionnelle sont les principales priorités de la gamme de produits VSH à souder laiton.

  • fabriqué à partir de laiton de première qualité
  • mêmes raccord pour applications eau et gaz
  • fourni avec toutes les homologations applicables

applications

eau potable chauffage air comprimé

segments

installations de bâtiments industrie

certificats

KIWA
code article taille poids dimensions emballage GTIN
0420321 15x12 0,02 kg 25x18x26 mm sac (10 pc) 08711985001235
0420530 22x15 0,05 kg 36x26x32 mm sac (5 pc) 08711985001259
0420651 28x22 0,13 kg 44x32x44 mm sac (2 pc) 08711985001273

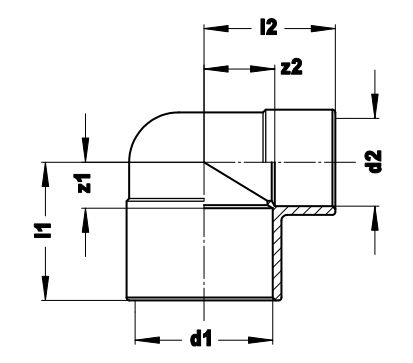

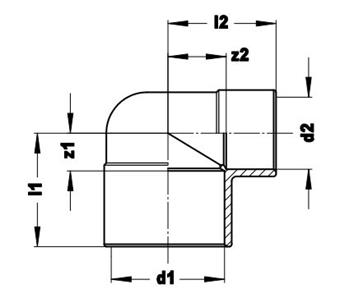

code article taille d1 dN1 l1 z1 d2 DN2 l2 z2
0420321 15x12 15,0 DN12 18 7 12,0 DN10 17 8
0420530 22x15 22,0 DN20 24 8 15,0 DN12 23 12
0420651 28x22 28,0 DN25 31 12 22,0 DN20 31 15
voir ci-dessus pour le schéma avec ces dimensions.
couleur Laiton
matériaux brass (CW617N)
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme Coude (90º)
type de connexion souder
etanchéité joint métallique
groupe de produit raccords
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 74122000
pays d'origine Pays-Bas
marque VSH
serie Souder
type de produit C1011
code unspsc 40172801
SCIP 9096d92f-2905-489e-9245-022c48ad808b
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Laiton
Qualité matériau connexion 1 CuZn40Pb2 (CW617N)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Laiton
Qualité matériau connexion 2 CuZn40Pb2 (CW617N)
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Courbe
Exécution Unique
Angle du coude 90°
Reducing Non
Excentrique Non
Système orienté Non
Raccordement 1 Manchon à souder
Raccordement 2 Manchon à souder
Main colour fitting Laiton
Bride tournante PN 25
Matériau d'étanchéité NIET BEKEND
Avec arrêt cam / -Rand Oui
Haute résistance à la traction Oui
Pression de service maximum à 20 °C 25bar
Pression de service maximum à 20 °C (imperial) 362,59psi
Avec isolation thermique Non
avec emballage Non
Limité Non
With connection indicator Non
Avec vidange Non
Avec dégazeur Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
DIN-CERTCO certificate Non
VdS quality mark Non
With approval for TÜV Non
DVGW quality mark for gas Non
DVGW quality mark for water Non
Certified according to NF 545 Non
Gastec QA mark Non
KOMO certified Non
Type approval according to BBR/EKS Non
