C1023
Le VSH à souder Laiton C1023 est un té taraudé en équerre avec deux extrémités femelles à souder et une extrémité taraudée. La gamme VSH à souder laiton fournit un assortiment de raccords pour chaque application de soudure tendre. La haute qualité et une grande précision dimensionnelle sont les principales priorités de la gamme de produits VSH à souder laiton.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 0432223 | 12x12xG1/4 | 0,03 kg | 33x24x14 mm | sac (10 pc) | 08711985002072 |
| 0432344 | 15x15xG1/2 | 0,05 kg | 42x26x31 mm | sac (10 pc) | 08711985001952 |
| 0432542 | 22x22xG1/2 | 0,09 kg | 54x25x38 mm | sac (5 pc) | 08711985002010 |
| 0432641 | 28x28xG1/2 | 0,12 kg | 60x44x31 mm | sac (2 pc) | 08711985002058 |

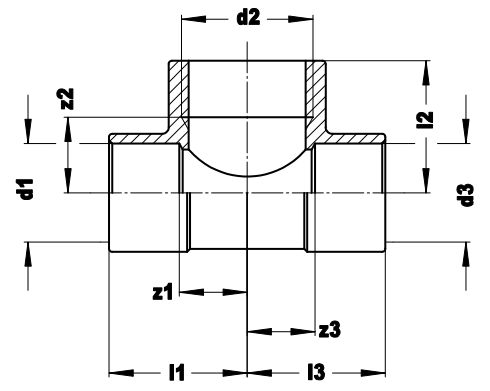

| code article | taille | d1 | dN1 | l1 | z1 | d2 | DN2 | l2 | z2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0432223 | 12x12xG1/4 | 12,0 | DN10 | 16 | 7 | 13,5 | 1/4" (DN8) | 17 | 10 | 12,0 | DN10 | 16 | 7 |
| 0432344 | 15x15xG1/2 | 15,0 | DN12 | 21 | 10 | 21,3 | 1/2" (DN15) | 21 | 12 | 15,0 | DN12 | 21 | 10 |
| 0432542 | 22x22xG1/2 | 22,0 | DN20 | 27 | 11 | 21,3 | 1/2" (DN15) | 25 | 17 | 22,0 | DN20 | 27 | 11 |
| 0432641 | 28x28xG1/2 | 28,0 | DN25 | 30 | 11 | 21,3 | 1/2" (DN15) | 27 | 18 | 28,0 | DN25 | 30 | 11 |
| couleur | Laiton |
|---|---|
| matériaux | brass (CW617N) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | T-piece, Réduction (90º) |
| type de connexion | souder, G - filletage femmeles gaz cylindrique |
| etanchéité | joint métallique |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003025 Raccord avec 3 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | Souder |
| type de produit | C1023 |
| code unspsc | 40174601 |
| SCIP | 9096d92f-2905-489e-9245-022c48ad808b |
 C1023 image |
png | télécharger |
VSH End Feed MSDS lien vers la fiche |
télécharger | |
VSH Soldeer KIWA certificats |
télécharger | |
 Diagram diagramme |
jpg | télécharger |
VSH End Feed Brass installation instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003025 Raccord avec 3 connexions |
| Matériau connexion 1 | Laiton |
| Qualité matériau connexion 1 | CuZn40Pb2 (CW617N) |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | Laiton |
| Qualité matériau connexion 2 | CuZn40Pb2 (CW617N) |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Raccord de connection 3 | Laiton |
| Matériau connexion 3 | CuZn40Pb2 (CW617N) |
| protection de surface terminale 3 | Non-traité |
| Traitement de surface connection 3 | Non-traité |
| Exécution | Pièce en T |
| Angle | 90° |
| En plusieurs parties | Non |
| Système orienté | Non |
| Raccordement 1 | Manchon à souder |
| Raccordement 2 | Filetage femelle gaz cylindrique (BSPP) |
| connexion 3 | Manchon à souder |
| Bride tournante | PN 25 |
| Matériau d'étanchéité | NIET BEKEND |
| Main colour fitting | Laiton |
| Haute résistance à la traction | Oui |
| Pression de service maximum à 20 °C | 25bar |
| Pression de service maximum à 20 °C (imperial) | 362,59psi |
| avec emballage | Non |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Avec isolation thermique | Non |
| Avec arrêt cam / -Rand | Oui |
| Limité | Non |
| With connection indicator | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| DIN-CERTCO certificate | Non |
| VdS quality mark | Non |
| With approval for TÜV | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| KIWA certified | Oui |
| Gastec QA mark | Non |
| KOMO certified | Non |
| Type approval according to BBR/EKS | Non |
