VSH souder laiton raccord union fileté NEN3258 (souder x filetage mâle)

VSH souder laiton raccord union fileté NEN3258 (souder x filetage mâle)

C1051

Le VSH à souder Laiton C1051 est un raccord union NEN3258 avec une extrémité filetée et une extrémité à souder. La gamme VSH à souder laiton fournit un assortiment de raccords pour chaque application de soudure tendre. La haute qualité et une grande précision dimensionnelle sont les principales priorités de la gamme de produits VSH à souder laiton.

  • fabriqué à partir de laiton de première qualité
  • Convient uniquement aux applications de gaz
  • fourni avec toutes les homologations applicables

applications

gaz naturel

segments

installations de bâtiments industrie

certificats

GASTEC
code article taille poids dimensions emballage GTIN
0623216 12xR3/8" 0,07 kg 42x28x28 mm sac (10 pc) 08711985002898
0623315 15xR1/2" 0,13 kg 52x35x35 mm sac (10 pc) 08711985002911
0623513 22xR3/4" 0,19 kg 61x43x43 mm sac (5 pc) 08711985002935

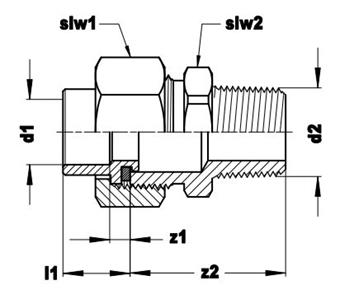

code article taille d1 dN1 l1 z1 slw1 d2 DN2 z2 slw2
0623216 12xR3/8" 12,0 DN10 13 5 24 17,2 3/8" (DN10) 29 21
0623315 15xR1/2" 15,0 DN12 16 5 30 21,3 1/2" (DN15) 36 27
0623513 22xR3/4" 22,0 DN20 21 6 37 26,9 3/4" (DN20) 40 34
voir ci-dessus pour le schéma avec ces dimensions.
couleur Laiton
matériaux brass (CW617N)
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme droit
type de connexion souder, R - FPT - filetage mâle conique
etanchéité joint métallique
groupe de produit raccords (raccord)
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 74122000
pays d'origine Pays-Bas
marque VSH
serie Souder
type de produit C1051
code unspsc 40174901
SCIP 9096d92f-2905-489e-9245-022c48ad808b
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Laiton
Qualité matériau connexion 1 CuZn40Pb2 (CW617N)
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 Laiton
Qualité matériau connexion 2 CuZn40Pb2 (CW617N)
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Forme Droit
Exécution En 3 parties
Reducing Non
Excentrique Non
Système orienté Non
Raccordement 1 Manchon à souder
Raccordement 2 Filetage mâle conique gaz (BSPT)
Main colour fitting Laiton
Bride tournante PN 25
Matériau d'étanchéité NIET BEKEND
Avec arrêt cam / -Rand Oui
Haute résistance à la traction Oui
Pression de service maximum à 20 °C 25bar
Pression de service maximum à 20 °C (imperial) 362,59psi
Avec isolation thermique Non
avec emballage Oui
Limité Non
With connection indicator Non
Avec vidange Non
Avec dégazeur Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
DIN-CERTCO certificate Non
VdS quality mark Non
With approval for TÜV Non
DVGW quality mark for gas Non
DVGW quality mark for water Non
Certified according to NF 545 Non
KIWA certified Non
Gastec QA mark Oui
KOMO certified Non
Type approval according to BBR/EKS Non
