VSH XPress Carbone té mixte (à sertir x taraudé x à sertir)

VSH XPress Carbone té mixte (à sertir x taraudé x à sertir)

C1418

Le VSH XPress C1418 est un té taraudé en équerre en acier au carbone avec deux extrémités à sertir et une extrémité taraudée. En utilisant VSH XPress dans votre installation de tuyauterie, vous pouvez procéder d'une manière rapide, facile et propre. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications envisageables.

  • butée : bord d'arrêt pour extrémité de tuyau
  • fourni avec toutes les homologations applicables
  • fonction fuite avant sertissage
  • identification claire lors du montage du matériau et de la dimension

applications

chauffage refroidissement air comprimé energie solaire gicleur d'incendie vide

segments

installations de bâtiments construction navale protection incendie

certificats

ATG Bureau Veritas CNBOP DNV-GL Lloyds Register LPCB QB (CSTBat) RINA RISE SBSC SPF VdS
assortiment
code article taille poids dimensions emballage GTIN
6202812 15xRp1/2"x15 0,08 kg 70x48x23 mm sac (10 pc) 08711985096873
6202823 18xRp1/2"x18 0,1 kg 73x50x27 mm sac (10 pc) 08711985096897
6209841 18xRp3/4"x18 0,12 kg 73x53x27 mm sac (10 pc) 08711985164107
6341995 22xRp1"x22 0,22 kg 80x48x62 mm sac (10 pc) 08711985337303
6202834 22xRp1/2"x22 0,11 kg 79x55x32 mm sac (10 pc) 08711985096910
6206706 22xRp3/4"x22 0,14 kg 79x57x32 mm sac (10 pc) 08711985149692
6209601 28xRp1"x28 0,25 kg 90x67x38 mm sac (5 pc) 08711985243406
6202845 28xRp1/2"x28 0,15 kg 90x61x38 mm sac (5 pc) 08711985139877
6207181 28xRp3/4"x28 0,17 kg 90x63x38 mm sac (5 pc) 08711985150889
6209610 35xRp1"x35 0,3 kg 103x74x45 mm sac (5 pc) 08711985243420
6202856 35xRp1/2"x35 0,19 kg 103x68x45 mm sac (5 pc) 08711985139358
6207102 35xRp3/4"x35 0,21 kg 103x70x45 mm sac (5 pc) 08711985139365
6209621 42xRp1"x42 0,36 kg 121x81x54 mm sac (4 pc) 08711985243451
6202867 42xRp1/2"x42 0,25 kg 121x75x54 mm sac (4 pc) 08711985096972
6207113 42xRp3/4"x42 0,27 kg 121x77x54 mm sac (4 pc) 08711985124422
6207795 54xRp1"x54 0,46 kg 142x93x65 mm sac (2 pc) 08711985195231
6202878 54xRp1/2"x54 0,36 kg 142x87x65 mm sac (2 pc) 08711985096996
6207124 54xRp3/4"x54 0,38 kg 142x89x65 mm sac (2 pc) 08711985124446
6340400 66,7xRp3/4"x66,7 0,67 kg 197x106x83 mm sac (1 pc) 08711985292404
6206508 76,1xRp3/4"x76,1 0,96 kg 230x129x95 mm sac (2 pc) 08711985186802
6206519 88,9xRp3/4"x88,9 1,34 kg 260x139x110 mm sac (2 pc) 08711985186604
6206521 108xRp3/4"x108 1,94 kg 310x160x133 mm sac (2 pc) 08711985186611
dimensions
code article taille d1 dN1 l1 z1 d2 DN2 l2 z2 slw2 d3 DN3 l3 z3
6202812 15xRp1/2"x15 15,0 DN12 35 15 21,3 1/2" (DN15) 37 22 24 15,0 DN12 35 15
6202823 18xRp1/2"x18 18,0 DN15 37 17 21,3 1/2" (DN15) 37 22 24 18,0 DN15 37 17
6209841 18xRp3/4"x18 18,0 DN15 37 17 26,9 3/4" (DN20) 40 24 30 18,0 DN15 37 17
6341995 22xRp1"x22 22,0 DN20 40 19 33,7 1" (DN25) 46 23 41 22,0 DN20 40 19
6202834 22xRp1/2"x22 22,0 DN20 40 19 21,3 1/2" (DN15) 39 24 24 22,0 DN20 40 19
6206706 22xRp3/4"x22 22,0 DN20 40 19 26,9 3/4" (DN20) 41 25 30 22,0 DN20 40 19
6209601 28xRp1"x28 28,0 DN25 45 22 33,7 1" (DN25) 48 25 41 28,0 DN25 45 22
6202845 28xRp1/2"x28 28,0 DN25 45 22 21,3 1/2" (DN15) 42 27 24 28,0 DN25 45 22
6207181 28xRp3/4"x28 28,0 DN25 45 22 26,9 3/4" (DN20) 44 28 30 28,0 DN25 45 22
6209610 35xRp1"x35 35,0 DN32 52 26 33,7 1" (DN25) 52 29 41 35,0 DN32 52 26
6202856 35xRp1/2"x35 35,0 DN32 52 26 21,3 1/2" (DN15) 46 31 24 35,0 DN32 52 26
6207102 35xRp3/4"x35 35,0 DN32 52 26 26,9 3/4" (DN20) 48 31 30 35,0 DN32 52 26
6209621 42xRp1"x42 42,0 DN40 61 31 33,7 1" (DN25) 54 31 41 42,0 DN40 61 31
6202867 42xRp1/2"x42 42,0 DN40 61 31 21,3 1/2" (DN15) 48 33 24 42,0 DN40 61 31
6207113 42xRp3/4"x42 42,0 DN40 61 31 26,9 3/4" (DN20) 50 34 30 42,0 DN40 61 31
6207795 54xRp1"x54 54,0 DN50 71 36 33,7 1" (DN25) 60 37 41 54,0 DN50 71 36
6202878 54xRp1/2"x54 54,0 DN50 71 36 21,3 1/2" (DN15) 54 39 24 54,0 DN50 71 36
6207124 54xRp3/4"x54 54,0 DN50 71 36 26,9 3/4" (DN20) 56 40 30 54,0 DN50 71 36
6340400 66,7xRp3/4"x66,7 66,7 DN65 99 49 26,9 3/4" (DN20) 67 51 30 66,7 DN65 99 49
6206508 76,1xRp3/4"x76,1 76,1 DN65 115 60 26,9 3/4" (DN20) 82 66 30 76,1 DN65 115 60
6206519 88,9xRp3/4"x88,9 88,9 DN80 130 67 26,9 3/4" (DN20) 84 68 30 88,9 DN80 130 67
6206521 108xRp3/4"x108 108,0 DN100 155 78 26,9 3/4" (DN20) 94 78 30 108,0 DN100 155 78

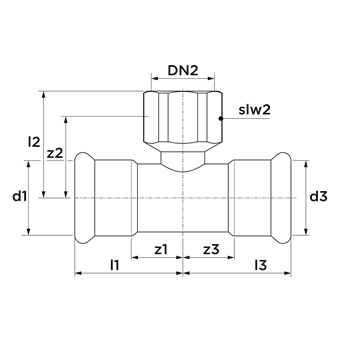

voir ci-dessus pour le schéma avec ces dimensions.
caractéristiques

caractéristiques

couleur Argent
matériaux acier (St 34.2 (1.0034))
finitions galvanisé
fabricant Aalberts integrated piping systems B.V. (VSH)
forme T-piece, Réduction (90º)
type de connexion press (M), Rp - filetage femmeles
etanchéité EPDM
général

général

groupe de produit raccords
classe ETIM EC003025 Raccord avec 3 connexions
code intrastat 73079980
marque VSH
serie XPress Carbone
type de produit C1418
code unspsc 40174602
téléchargements
ETIM
étiqueter valeur
classe ETIM EC003025 Raccord avec 3 connexions
Matériau connexion 1 Acier
Qualité matériau connexion 1 St 34.2 (1.0034)
Surface de protection de connexion 1 Galvanisé/électro-zingué
Matériau connexion 2 Acier
Qualité matériau connexion 2 St 34.2 (1.0034)
Surface de protection de connexion 2 Galvanisé/électro-zingué
Raccord de connection 3 Acier
Matériau connexion 3 St 34.2 (1.0034)
protection de surface terminale 3 Galvanisé/électro-zingué
Exécution Pièce en T
Angle 90°
En plusieurs parties Non
Système orienté Oui
Raccordement 1 Manchon à sertir
Contour code connection 1 M
Raccordement 2 Internal thread cylindrical BSPT-Rp (ISO 7-1 / EN 10226-1)
connexion 3 Manchon à sertir
Contour code connection 3 M
Bride tournante PN 16
Matériau d'étanchéité EPDM
Main colour fitting Gris
Haute résistance à la traction Oui
Pression de service maximum à 20 °C 16bar
Pression de service maximum à 20 °C (imperial) 232,06psi
Medium temperature (continuous) -35°C - 135°C
Medium temperature (continuous) (imperial) -31°F - 275°F
avec emballage Non
Avec vidange Non
Avec dégazeur Non
Avec isolation thermique Non
Avec arrêt cam / -Rand Oui
Limité Non
With connection indicator Non
Etiquette FM Non
Etiquette ULC Non
Etiquette UL Non
DIN-CERTCO certificate Non
With approval for TÜV Non
DVGW quality mark for gas Non
DVGW quality mark for water Non
KIWA certified Non
Gastec QA mark Non
KOMO certified Non
Type approval according to BBR/EKS Non
