VSH XPress Carbone manchon à bride PN16 (à sertir x à bride)

VSH XPress Carbone manchon à bride PN16 (à sertir x à bride)

C1426

Le VSH XPress C1426 est un adaptateur à bride PN16 en acier au carbone avec une extrémité femelle à sertir et une connexion à bride DIN. En utilisant VSH XPress dans votre installation de tuyauterie, vous pouvez procéder d'une manière rapide, facile et propre. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications envisageables.

  • butée : bord d'arrêt pour extrémité de tuyau
  • fourni avec toutes les homologations applicables
  • identification claire lors du montage du matériau et de la dimension

applications

chauffage refroidissement air comprimé energie solaire gicleur d'incendie vide

segments

installations de bâtiments construction navale protection incendie

certificats

ATG Bureau Veritas CNBOP DNV-GL Lloyds Register RINA RISE SBSC SPF VdS
assortiment
code article taille poids dimensions emballage GTIN
6341500 35xDN32 PN16 1,89 kg 70x140x140 mm sac (1 pc) 08711985288377
6341511 42xDN40 PN16 2,14 kg 77x150x150 mm sac (1 pc) 08711985288407
6341522 54xDN50 PN16 2,59 kg 87x165x165 mm sac (1 pc) 08711985288438
6340323 66,7 DN65 PN16 3,3 kg 89x185x185 mm sac (1 pc) 08711985292329
6206596 76,1xDN65 PN16 3,22 kg 112x185x185 mm sac (1 pc) 08711985182132
6206607 88,9xDN80 PN16 3,96 kg 118x200x200 mm sac (1 pc) 08711985186826
6206618 108xDN100 PN16 4,63 kg 114x220x220 mm sac (1 pc) 08711985186635

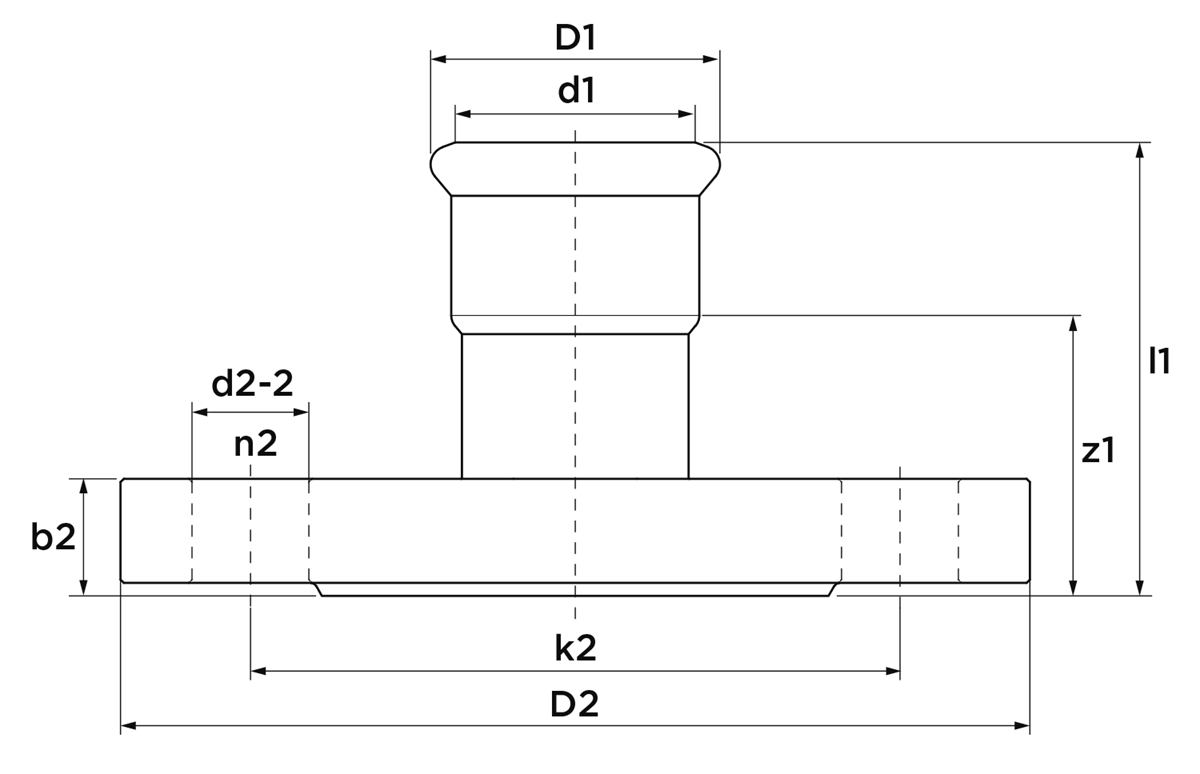

dimensions
code article taille d1 dN1 l1 z1 DN2 l2 n2 k2 b2 d2-2 D2
6341500 35xDN32 PN16 35,0 DN32 52 26 DN32 18 4 100 18 18 140
6341511 42xDN40 PN16 42,0 DN40 59 29 DN40 18 4 110 18 18 150
6341522 54xDN50 PN16 54,0 DN50 69 34 DN50 18 4 125 18 18 165
6340323 66,7 DN65 PN16 66,7 DN65 71 21 DN65 18 4 145 18 18 185
6206596 76,1xDN65 PN16 76,1 DN65 94 39 DN65 18 4 145 18 18 185
6206607 88,9xDN80 PN16 88,9 DN80 98 35 DN80 20 8 160 20 18 200
6206618 108xDN100 PN16 108,0 DN100 94 17 DN100 20 8 180 20 18 220
voir ci-dessus pour le schéma avec ces dimensions.
caractéristiques

caractéristiques

couleur Argent
matériaux acier (St 34.2 (1.0034))
finitions galvanisé
fabricant Aalberts integrated piping systems B.V. (VSH)
forme droit
type de connexion press (M), à bride
pression nominale (PN) PN 16
etanchéité EPDM
général

général

groupe de produit raccords
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 73079980
marque VSH
serie XPress Carbone
type de produit C1426
SCIP 233056dc-cd46-44db-9410-a4845109c0f6
téléchargements
ETIM
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Acier
Qualité matériau connexion 1 St 34.2 (1.0034)
Surface de protection de connexion 1 Galvanisé/électro-zingué
Matériau connexion 2 Acier
Qualité matériau connexion 2 St 34.2 (1.0034)
Surface de protection de connexion 2 Galvanisé/électro-zingué
Forme Droit
Exécution Unique
Reducing Non
Excentrique Non
Système orienté Oui
Raccordement 1 Manchon à sertir
Contour code connection 1 M
Raccordement 2 Bride
Main colour fitting Gris
Flange standard DIN
Bride tournante PN 16
Matériau d'étanchéité EPDM
Avec arrêt cam / -Rand Oui
Haute résistance à la traction Oui
Medium temperature (continuous) -35°C - 135°C
Medium temperature (continuous) (imperial) -31°F - 275°F
Pression de service maximum à 20 °C 16bar
Pression de service maximum à 20 °C (imperial) 232,06psi
Avec isolation thermique Non
avec emballage Non
Limité Non
With connection indicator Non
Avec vidange Non
Avec dégazeur Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
DIN-CERTCO certificate Non
With approval for TÜV Non
DVGW quality mark for gas Non
DVGW quality mark for water Non
Certified according to NF 545 Non
KIWA certified Non
Gastec QA mark Non
KOMO certified Non
Type approval according to BBR/EKS Non
