C1427
Le VSH XPress C1427 est un adaptateur à bride PN6 en acier au carbone avec une extrémité femelle à sertir et une connexion à bride DIN. En utilisant VSH XPress dans votre installation de tuyauterie, vous pouvez procéder d'une manière rapide, facile et propre. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications envisageables.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 6207080 | 66,7 DN65 PN6 | 1,88 kg | 85x160x160 mm | boîte en carton (1 pc) | 08711985332520 |
| 6206629 | 76,1xDN65 PN6 | 1,93 kg | 108x160x160 mm | sac (1 pc) | 08711985165050 |
| 6206631 | 88,9xDN80 PN6 | 2,98 kg | 114x190x190 mm | sac (1 pc) | 08711985165067 |
| 6206640 | 108xDN100 PN6 | 3,53 kg | 110x210x210 mm | sac (1 pc) | 08711985165074 |

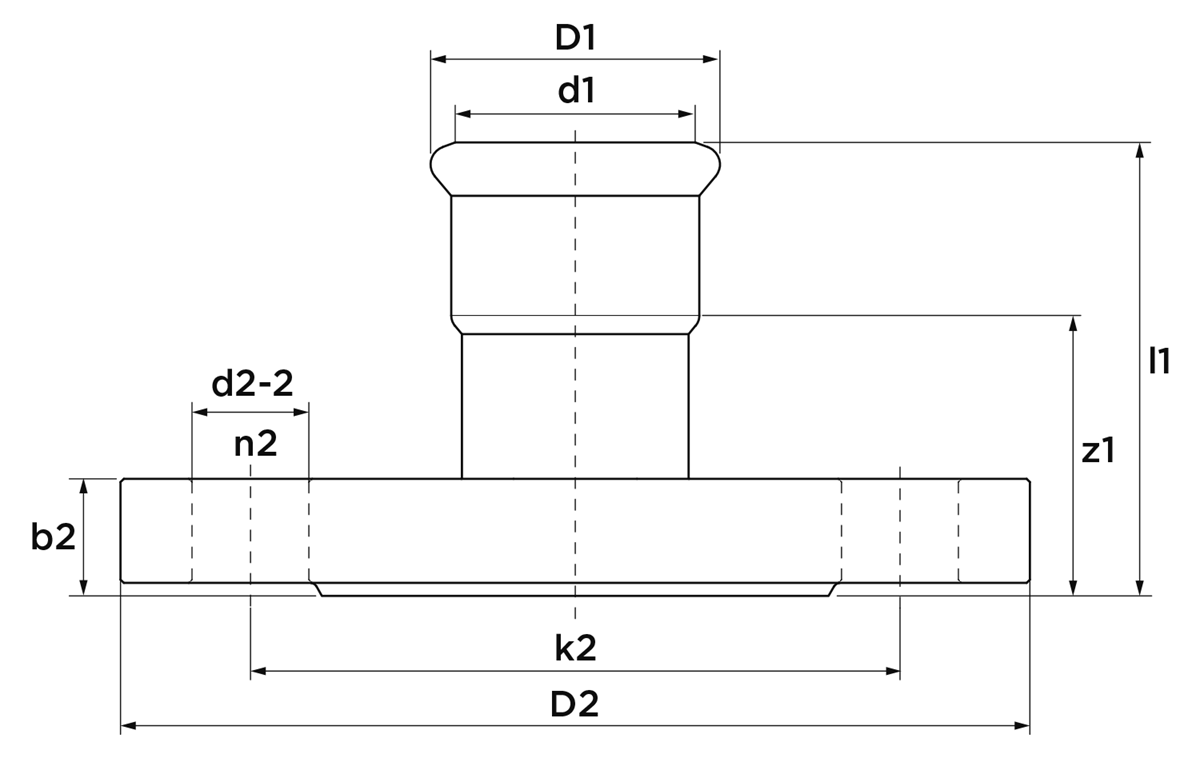

| code article | taille | d1 | dN1 | l1 | z1 | DN2 | l2 | n2 | k2 | b2 | d2-2 | D2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6207080 | 66,7 DN65 PN6 | 66,7 | DN65 | 71 | 21 | DN65 | 14 | 4 | 130 | 14 | 14 | 160 |
| 6206629 | 76,1xDN65 PN6 | 76,1 | DN65 | 94 | 39 | DN65 | 14 | 4 | 130 | 14 | 14 | 160 |
| 6206631 | 88,9xDN80 PN6 | 88,9 | DN80 | 98 | 35 | DN80 | 16 | 4 | 150 | 16 | 18 | 190 |
| 6206640 | 108xDN100 PN6 | 108,0 | DN100 | 94 | 17 | DN100 | 16 | 4 | 170 | 16 | 18 | 210 |
| couleur | Argent |
|---|---|
| matériaux | acier (St 34.2 (1.0034)) |
| finitions | galvanisé |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | droit |
| type de connexion | press (M), à bride |
| pression nominale (PN) | PN 6 |
| etanchéité | EPDM |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 73079980 |
| marque | VSH |
| serie | XPress Carbone |
| type de produit | C1427 |
| SCIP | 233056dc-cd46-44db-9410-a4845109c0f6 |
ATG3056_XPress_Carbon_F certificats |
télécharger | |
 C1427 image |
png | télécharger |
EPD-VSH-XPress-Carbon Environmental Product Declaration |
télécharger | |
SDS VSH XPress Carbon lien vers la fiche |
télécharger | |
VSH XPress Carbon Lloyds Register certificats |
télécharger | |
VSH_XPress_Galvanized_RINA certificats |
télécharger | |
VSH_XPress_carbon_RISE certificats |
télécharger | |
ATG3056_XPress_Carbon certificats |
télécharger | |
 Diagram diagramme |
png | télécharger |
VSH XPress Carbon&Stainless Bureau Veritas certificats |
télécharger | |
VSH XPress installation instructions document d'installation et de maintenance |
télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Acier |
| Qualité matériau connexion 1 | St 34.2 (1.0034) |
| Surface de protection de connexion 1 | Galvanisé/électro-zingué |
| Matériau connexion 2 | Acier |
| Qualité matériau connexion 2 | St 34.2 (1.0034) |
| Surface de protection de connexion 2 | Galvanisé/électro-zingué |
| Forme | Droit |
| Exécution | Unique |
| Reducing | Non |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | Manchon à sertir |
| Contour code connection 1 | M |
| Raccordement 2 | Bride |
| Main colour fitting | Gris |
| Flange standard | DIN |
| Bride tournante | PN 6 |
| Matériau d'étanchéité | EPDM |
| Avec arrêt cam / -Rand | Oui |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | -35°C - 135°C |
| Medium temperature (continuous) (imperial) | -31°F - 275°F |
| Pression de service maximum à 20 °C | 6bar |
| Pression de service maximum à 20 °C (imperial) | 87,02psi |
| Avec isolation thermique | Non |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Non |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| DIN-CERTCO certificate | Non |
| VdS quality mark | Non |
| With approval for TÜV | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| Certified according to NF 545 | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
| Type approval according to BBR/EKS | Non |
| code article | description | |
|---|---|---|
 |
6208015 | VSH XPress Carbone+Inox joint torique EPDM 76,1 |
 |
6119377 | VSH XPress Carbone+Inox joint torique FPM 76,1 |
 |
6212646 | VSH XPress C+I Indicateur de profondeur d'insertion 12-108 |
 |
6340059 | VSH XPress Carbone tube Carbone Sendzimir 76,1x2,0 petit fardeau |
|
6241378 | VSH XPress Carbone tube Carbone Sendzimir 76,1x2,0 |
 |
6204803 | VSH SudoXPress Carbone tube Carbone 76,1x2,0 (l=6m) |
|
6203956 | VSH SudoXPress Carbone tube Carbone 76,1x2,0 (l=6m) petit fardeau |
|
6208026 | VSH XPress Carbone+Inox joint torique EPDM 88,9 |
|
6119388 | VSH XPress Carbone+Inox joint torique FPM 88,9 |
|
6340061 | VSH XPress Carbone tube Carbone Sendzimir 88,9x2,0 petit fardeau |
|
6241389 | VSH XPress Carbone tube Carbone Sendzimir 88,9x2,0 |
|
6204814 | VSH SudoXPress Carbone tube Carbone 88,9x2,0 (l=6m) |
|
6203967 | VSH SudoXPress Carbone tube Carbone 88,9x2,0 (l=6m) petit fardeau |
|
6208037 | VSH XPress Carbone+Inox joint torique EPDM 108 |
|
6119399 | VSH XPress Carbone+Inox joint torique FPM 108 |
|
6340070 | VSH XPress Carbone tube Carbone Sendzimir 108x2,0 petit fardeau |
|
6241391 | VSH XPress Carbone tube Carbone Sendzimir 108x2,0 |
|
6204825 | VSH SudoXPress Carbone tube Carbone 108x2,0 (l=6m) |
|
6203978 | VSH SudoXPress Carbone tube Carbone 108x2,0 (l=6m) petit fardeau |
|
6204836 | VSH SudoXPress Carbone tube Carbone 66,7x1,5 (l=6m) |
|
6208972 | VSH SudoXPress Carbone tube Carbone 66,7x1,5 (l=6m) petit fardeau |
| code article | description | ||
|---|---|---|---|
|
6208015 | VSH XPress Carbone+Inox joint torique EPDM 76,1 | 1 |
|
6208026 | VSH XPress Carbone+Inox joint torique EPDM 88,9 | 1 |
|
6208037 | VSH XPress Carbone+Inox joint torique EPDM 108 | 1 |
|
6208180 | VSH XPress Carbone joint torique EPDM 66,7 | 1 |
