group: C1438
Le VSH XPress C1438 est une courbe à 90° en acier au carbone avec une extrémité femelle à sertir et une extrémité taraudée. En utilisant VSH XPress dans votre installation de tuyauterie, vous pouvez procéder d'une manière rapide, facile et propre. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications envisageables.
chauffage
refroidissement
air comprimé
energie solaire
gicleur d'incendie
vide
installations de bâtiments
construction navale
protection incendie
ATG
Bureau Veritas
CNBOP
DNV-GL
Lloyds Register
LPCB
QB (CSTBat)
RINA
RISE
SBSC
SPF
VdS
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 6200931 | 15xRp3/8" | 0,05 kg | 52x23x54 mm | sac (10 pc) | 08711985164169 |
| 6200942 | 15xRp1/2" | 0,07 kg | 55x24x60 mm | sac (10 pc) | 08711985164183 |
| 6200953 | 18xRp1/2" | 0,08 kg | 59x24x65 mm | sac (10 pc) | 08711985164206 |
| 6209577 | 22xRp1/2" | 0,25 kg | 67x32x75 mm | sac (10 pc) | 08711985243079 |
| 6200964 | 22xRp3/4" | 0,12 kg | 68x30x75 mm | sac (10 pc) | 08711985164220 |
| 6207025 | 28xRp1/2" | 0,2 kg | 79x38x84 mm | sac (5 pc) | 08711985195262 |
| 6200986 | 28xRp3/4" | 0,16 kg | 79x32x84 mm | sac (5 pc) | 08711985195316 |
| 6209588 | 28xRp1" | 0,24 kg | 84x41x88 mm | sac (5 pc) | 08711985251180 |
| 6201063 | 35xRp1/2" | 0,35 kg | 96x45x97 mm | sac (5 pc) | 08711985195330 |
| 6201074 | 35xRp3/4" | 0,3 kg | 96x45x97 mm | sac (5 pc) | 08711985195354 |
| 6209599 | 35xRp1" | 0,26 kg | 95x45x97 mm | sac (5 pc) | 08711985252781 |

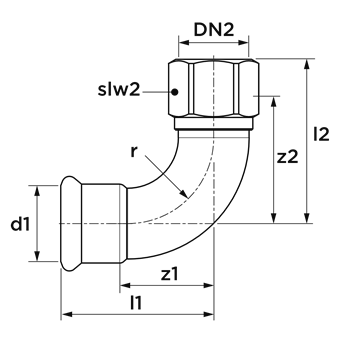

| code article | taille | d1 | dN1 | l1 | z1 | d2 | DN2 | l2 | z2 | slw2 | gamme d'arc | angle de proue |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
