VSH XPress Carbone raccord écrou tournant (à sertir x taraudé)

VSH XPress Carbone raccord écrou tournant (à sertir x taraudé)

group: C1446

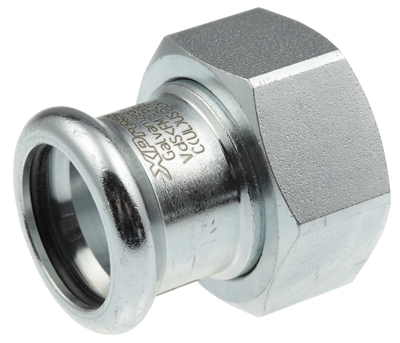

Le VSH XPress C1446 est un raccord droit à écrou tournant en acier au carbone avec une extrémité à sertir et une extrémité taraudée. En utilisant VSH XPress dans votre installation de tuyauterie, vous pouvez procéder d'une manière rapide, facile et propre. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications envisageables.

  • butée : bord d'arrêt pour extrémité de tuyau
  • fourni avec toutes les homologations applicables
  • fonction fuite avant sertissage
  • identification claire lors du montage du matériau et de la dimension

Les raccords union doivent être combinés avec leurs équivalents à filetage mâle, avec une portée plate appropriée pour le joint. Il s'agit généralement d'un filetage parallèle (G-). Il n'est pas recommandé d'utiliser des pièces à filetage conique mâle (R-), car elles offrent généralement une portée plate trop faible pour le joint plat.
  1. vérifier la qualité et l'intégrité du joint plat. Le joint et les portées plates doivent être propres et exemptes de chocs ou de rayures
  2. monter le raccord union sur le filetage mâle et réaliser un serrage à la main
  3. tourner de 1/8 à 1/4 de tour, en utilisant une clé adaptée. Un serrage trop important pourrait endommager le joint d'étanchéité

applications

chauffage

chauffage

refroidissement

refroidissement

air comprimé

air comprimé

energie solaire

energie solaire

gicleur d'incendie

gicleur d'incendie

vide

vide

afficher tout
afficher moins

segments

installations de bâtiments

installations de bâtiments

construction navale

construction navale

protection incendie

protection incendie

afficher tout
afficher moins

certificats

ATG

ATG

Bureau Veritas

Bureau Veritas

CNBOP

CNBOP

DNV-GL

DNV-GL

Lloyds Register

Lloyds Register

LPCB

LPCB

QB (CSTBat)

QB (CSTBat)

RINA

RINA

RISE

RISE

SBSC

SBSC

SPF

SPF

VdS

VdS

afficher tout
afficher moins
code article taille poids dimensions emballage GTIN
6340521 15xG3/4" 0,07 kg 37x35x35 mm sac (10 pc) 08711985257540
6340532 18xG3/4" 0,07 kg 37x35x35 mm sac (10 pc) 08711985257632
6342479 22xG3/4" 0,1 kg 52x35x30 mm sac (10 pc) 08711985464726
6340554 22xG1" 0,1 kg 40x42x42 mm sac (10 pc) 08711985257656
6340565 28xG1 1/4" 0,15 kg 41x53x53 mm sac (10 pc) 08711985257663
6340576 35xG1 1/2" 0,18 kg 45x60x60 mm sac (4 pc) 08711985257687
6340587 42xG1 3/4" 0,23 kg 52x60x60 mm sac (4 pc) 08711985257700
6340598 54xG2 3/8" 0,39 kg 58x87x87 mm sac (4 pc) 08711985257724
code article taille d1 dN1 l1 z1 DN2 l2 z2 slw2 d2
6340521 15xG3/4" 15,0 DN12 29 9 3/4" (DN20) 8 2 30
6340532 18xG3/4" 18,0 DN15 29 9 3/4" (DN20) 8 2 30
6342479 22xG3/4" 22,0 DN20 44 23 3/4" (DN20) 8 2 30
6340554 22xG1" 22,0 DN20 30 9 1" (DN25) 10 2 36
6340565 28xG1 1/4" 28,0 DN25 31 8 1 1/4" (DN32) 10 2 46
6340576 35xG1 1/2" 35,0 DN32 34 8 1 1/2" (DN40) 11 2 52
6340587 42xG1 3/4" 42,0 DN40 41 11 1 3/4" (DN40) 11 2 52 54,0
6340598 54xG2 3/8" 54,0 DN50 47 12 2 3/8" (DN50) 11 3 75
drawing for product
couleur Argent
matériaux acier (St 34.2 (1.0034))
finitions galvanisé
fabricant Aalberts integrated piping systems B.V. (VSH)
forme droit
type de connexion press (M), raccord d'écrou
etanchéité EPDM
groupe de produit raccords (raccord)
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 73079980
marque VSH
serie XPress Carbone
type de produit C1446
SCIP 233056dc-cd46-44db-9410-a4845109c0f6
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Acier
Qualité matériau connexion 1 St 34.2 (1.0034)
Surface de protection de connexion 1 Galvanisé/électro-zingué
Matériau connexion 2 Acier
Qualité matériau connexion 2 St 34.2 (1.0034)
Surface de protection de connexion 2 Galvanisé/électro-zingué
Forme Droit
Exécution 2 pièces
Reducing Non
Excentrique Non
Système orienté Oui
épaisseur paroi, connexion 1 1,5mm
Raccordement 1 Manchon à sertir
Contour code connection 1 M
Raccordement 2 Boulon presse-étoupe
Main colour fitting Gris
Matériau d'étanchéité EPDM
Avec arrêt cam / -Rand Oui
Haute résistance à la traction Oui
Medium temperature (continuous) -35°C - 135°C
Medium temperature (continuous) (imperial) -31°F - 275°F
Pression de service maximum à 20 °C 16bar
Pression de service maximum à 20 °C (imperial) 232,06psi
Avec isolation thermique Non
avec emballage Oui
Limité Non
With connection indicator Non
Avec vidange Non
Avec dégazeur Non
Etiquette FM Non
Etiquette ULC Non
Etiquette UL Non
DIN-CERTCO certificate Non
With approval for TÜV Non
DVGW quality mark for gas Non
DVGW quality mark for water Non
Certified according to NF 545 Non
KIWA certified Non
Gastec QA mark Non
KOMO certified Non
Gastec QA - AR 214 (H2) Non
Type approval according to BBR/EKS Non
