VSH PowerPress Gaz manchon à bride PN16 (à sertir x à bride)

VSH PowerPress Gaz manchon à bride PN16 (à sertir x à bride)

C9426G

VSH PowerPress Gaz® C9426G est un adaptateur à bride PN10 / 16 pour tubes en acier à paroi épaisse. En utilisant le VSH PowerPress Gaz® Les systèmes, les temps d'installation sont considérablement réduits et un environnement de travail propre est garanti. La gamme comprend des raccords à sertir DW et des vannes en tailles ½" jusqu'à 2" inclu.

  • Résistance à la corrosion grâce au revêtement ZnNi.
  • Identification claire des matériaux et des dimensions.
  • Avec anneau Visu-Control et fonction fuite avant sertissage (non serti, non étanche).

applications

gaz naturel air comprimé hydrogène (H2)

segments

installations de bâtiments industrie

certificats

Kitemark DVGW Gas GASTEC
code article taille poids dimensions emballage GTIN
123459191 1 1/4"xDN32 PN16 1,95 kg 93x140x140 mm sac (1 pc) 08711985499575
123459192 1 1/2"xDN40 PN16 2,35 kg 150x150x97 mm sac (1 pc) 08711985499582
123459193 2"xDN50 PN16 2,75 kg 165x165x98 mm sac (1 pc) 08711985499599

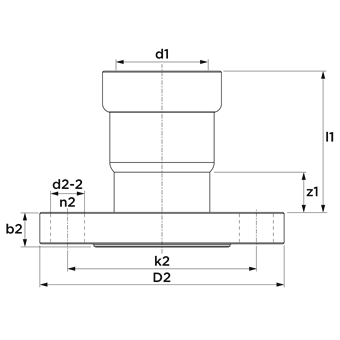

code article taille d1 dN1 l1 z1 d2 DN2 l2 b2
123459191 1 1/4"xDN32 PN16 42,4 DN32 76 28 38,8 DN32 16 16
123459192 1 1/2"xDN40 PN16 48,3 DN40 81 32 42,8 DN40 16 16
123459193 2"xDN50 PN16 60,3 DN50 82 29 57,8 DN50 16 16
voir ci-dessus pour le schéma avec ces dimensions.
couleur gris
matériaux acier (St 35 (1.0308))
finitions zinc-nickel plated
fabricant Aalberts integrated piping systems B.V. (VSH)
forme droit
type de connexion press (DW), à bride
pression nominale (PN) PN 5
etanchéité HNBR
groupe de produit raccords
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 73079980
marque VSH
serie PowerPress Gaz
type de produit C9426G
code unspsc 31163020
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Acier
Qualité matériau connexion 1 St 35 (1.0308)
Surface de protection de connexion 1 Zinc/nickel
Matériau connexion 2 Acier
Qualité matériau connexion 2 St 35 (1.0308)
Surface de protection de connexion 2 Zinc/nickel
Forme Droit
Exécution Unique
Reducing Non
Excentrique Non
Système orienté Oui
Raccordement 1 Manchon à sertir
Contour code connection 1 DW
Raccordement 2 Bride
Main colour fitting Gris
Flange standard DIN
Matériau d'étanchéité HNBR
Avec arrêt cam / -Rand Oui
Haute résistance à la traction Oui
Longueur connexion 2 16mm
Longueur connexion 2 (imperial) 0,63"
Medium temperature (continuous) -20°C - 70°C
Medium temperature (continuous) (imperial) -4°F - 158°F
Avec isolation thermique Non
avec emballage Non
Limité Oui
With connection indicator Oui
Avec vidange Non
Avec dégazeur Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
VdS quality mark Non
DVGW quality mark for gas Oui
DVGW quality mark for water Non
Certified according to NF 545 Non
KIWA certified Non
Gastec QA mark Oui
KOMO certified Non

accessoires

code article description
PWR9401744 VSH PowerPress indicateur de profondeur d'insertion 1/2"-2"
