C9429
VSH PowerPress® C9429 est un bouchon pour la fermeture de tuyaux en acier à paroi épaisse. En utilisant VSH PowerPress® Les systèmes, les temps d'installation sont considérablement réduits et un environnement de travail propre est garanti. La gamme comprend des raccords à sertir DW et des vannes en tailles ½" jusqu'à 2" inclu.
applications
segments
certificats
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| PWR9400743 | 1/2" | 0,08 kg | 35x32x33 mm | sac (10 pc) | 08711985470581 |
| PWR9400754 | 3/4" | 0,1 kg | 38x38x38 mm | sac (10 pc) | 08711985470598 |
| PWR9400765 | 1" | 0,22 kg | 43x46x46 mm | sac (5 pc) | 08711985470604 |
| PWR9400776 | 1 1/4" | 0,27 kg | 56x56x56 mm | sac (1 pc) | 08711985470611 |
| PWR9400787 | 1 1/2" | 0,34 kg | 57x62x62 mm | sac (1 pc) | 08711985470628 |
| PWR9400798 | 2" | 0,45 kg | 62x74x74 mm | sac (1 pc) | 08711985470635 |

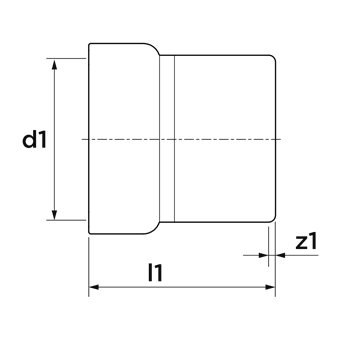

| code article | taille | d1 | dN1 | l1 | z1 |
|---|---|---|---|---|---|
| PWR9400743 | 1/2" | 21,3 | DN15 | 35 | 7 |
| PWR9400754 | 3/4" | 26,9 | DN20 | 38 | 7 |
| PWR9400765 | 1" | 33,7 | DN25 | 43 | 7 |
| PWR9400776 | 1 1/4" | 42,4 | DN32 | 56 | 8 |
| PWR9400787 | 1 1/2" | 48,3 | DN40 | 57 | 8 |
| PWR9400798 | 2" | 60,3 | DN50 | 62 | 9 |
| couleur | gris |
|---|---|
| matériaux | acier (St 35 (1.0308)) |
| finitions | zinc-nickel plated |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | Bouchon |
| type de connexion | press (DW) |
| etanchéité | EPDM |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003023 Fitting with 1 connection |
| code intrastat | 73079980 |
| marque | VSH |
| serie | PowerPress |
| type de produit | C9429 |
| code unspsc | 40172402 |
| SCIP | 2dc8f2fc-98c9-4447-b557-184ada83b520 |
210628_MSDS_VSH_PowerPress_EN lien vers la fiche |
télécharger | |
 C9429 image |
png | télécharger |
VSH PowerPress CSTB certificats |
télécharger | |
VSH PowerPress FM certificats |
télécharger | |
 Diagram diagramme |
png | télécharger |
VSH PowerPress instructions document d'installation et de maintenance |
télécharger | |
VSH PowerPress 3D CAD Step CAD |
zip | télécharger |
VSH PowerPress 3D CAD IGES CAD |
zip | télécharger |
VSH PowerPress 2D CAD dxf CAD |
zip | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003023 Fitting with 1 connection |
| Matériau connexion 1 | Acier |
| Qualité matériau connexion 1 | St 35 (1.0308) |
| Surface de protection de connexion 1 | Zinc/nickel |
| Système orienté | Oui |
| Raccordement 1 | Manchon à sertir |
| Pression de service maximum à 20 °C | 16bar |
| Pression de service maximum à 20 °C (imperial) | 232,06psi |
| code de contour | DW |
| Matériau d'étanchéité | EPDM |
| Main colour fitting | Gris |
| Medium temperature (continuous) | -40°C - 135°C |
| Medium temperature (continuous) (imperial) | -40°F - 275°F |
| avec emballage | Non |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Limité | Oui |
| With connection indicator | Oui |
| Etiquette FM | Oui |
| Etiquette UL | Non |
| Etiquette ULC | Non |
| Etiquette LPCB | Non |
| VdS quality mark | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
| code article | description | |
|---|---|---|
 |
PWR9401744 | VSH PowerPress indicateur de profondeur d'insertion 1/2"-2" |
