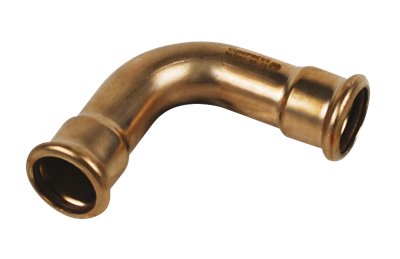

VSH XPress CuNi courbe 90° FF (2 x à sertir)

VSH XPress CuNi courbe 90° FF (2 x à sertir)

CUN7508

Le VSH XPress CUN7508 est un coude à 90° en CuNi avec 2 extrémités à sertir. VSH XPress CuNi est adapté à une utilisation en eau salée, ce qui le rend idéal pour les applications de construction navale. Ces raccords sont munis d'un joint torique NBR marron. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications imaginables.

  • Butée d'insertion : arrêt de tube
  • Fourni avec toutes les homologations applicables

applications

refroidissement

segments

construction navale industrie

certificats

Bureau Veritas DNV-GL Lloyds Register RINA
code article taille poids dimensions emballage GTIN
7500405 15 0,07 kg 50x50x20 mm sac (5 pc) 08711985357974
7500416 18 0,09 kg 55x55x25 mm sac (5 pc) 08711985357981
7500427 22 0,13 kg 60x60x30 mm sac (2 pc) 08711985357998
7500438 28 0,18 kg 75x75x35 mm sac (2 pc) 08711985358001
7500449 35 0,23 kg 90x90x45 mm sac (1 pc) 08711985358018
7500451 42 0,34 kg 115x115x5 mm sac (1 pc) 08711985358025
7500460 54 0,44 kg 135x135x65 mm sac (1 pc) 08711985358032
7500471 76,1 1,23 kg 190x190x91 mm sac (1 pc) 08711985358049
7500482 88,9 1,67 kg 280x110x110 mm sac (1 pc) 08711985358056
7500493 108 2,92 kg 280x250x130 mm sac (1 pc) 08711985358063
couleur cuivre
matériaux cupronickel (Cuni10Fe1.6Mn)
finitions aucune
fabricant Aalberts integrated piping systems B.V. (VSH)
forme droit, Courbe, Réduction (90º)
type de connexion press (M)
etanchéité NBR (nitrile)
groupe de produit raccords
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 74122000
pays d'origine Italie
marque VSH
serie XPress CuNi
type de produit CUN7508
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 CuNiFe
Qualité matériau connexion 1 CuNi10Fe1.6Mn
Surface de protection de connexion 1 Non-traité
Taitement de surface connexion 1 Non-traité
Matériau connexion 2 CuNiFe
Qualité matériau connexion 2 CuNi10Fe1.6Mn
Surface de protection de connexion 2 Non-traité
traitement de surface connection 2 Non-traité
Angle du coude 90°
Excentrique Non
Système orienté Oui
Raccordement 1 Manchon à sertir
Contour code connection 1 M
Raccordement 2 Manchon à sertir
Contour code connection 2 M
Bride tournante PN 16
Matériau d'étanchéité NBR (caoutchouc acrylonitrile butadiène nitrile)
Avec arrêt cam / -Rand Non
Haute résistance à la traction Oui
Medium temperature (continuous) -20°C - 95°C
Medium temperature (continuous) (imperial) -4°F - 203°F
Pression de service maximum à 20 °C 16bar
Pression de service maximum à 20 °C (imperial) 232,06psi
Avec isolation thermique Non
avec emballage Non
Limité Non
With connection indicator Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
DIN-CERTCO certificate Non
VdS quality mark Non
With approval for TÜV Non
DVGW quality mark for gas Non
DVGW quality mark for water Non
Certified according to NF 545 Non
KIWA certified Non
Gastec QA mark Non
KOMO certified Non
Type approval according to BBR/EKS Non
