group: CUN7515
Le VSH XPress CUN7515 est un Té réduit en CuNi avec 3 extrémités à sertir. VSH XPress CuNi est adapté à une utilisation en eau salée, ce qui le rend idéal pour les applications de construction navale. Ces raccords sont munis d'un joint torique NBR marron. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications imaginables.
refroidissement
construction navale
industrie
Bureau Veritas
DNV-GL
Lloyds Register
RINA
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 7501483 | 18x15x18 | 0,09 kg | 65x45x25 mm | sac (2 pc) | 08711985359053 |
| 7501494 | 22x15x22 | 0,12 kg | 80x53x30 mm | sac (2 pc) | 08711985359060 |
| 7501505 | 22x18x22 | 0,12 kg | 75x53x30 mm | sac (2 pc) | 08711985359077 |
| 7501516 | 28x15x28 | 0,14 kg | 85x55x35 mm | sac (2 pc) | 08711985359084 |
| 7501527 | 28x18x28 | 0,14 kg | 86x59x37 mm | sac (2 pc) | 08711985359091 |
| 7501538 | 28x22x28 | 0,15 kg | 83x60x35 mm | sac (2 pc) | 08711985359107 |
| 7501549 | 35x15x35 | 0,19 kg | 90x65x43 mm | sac (1 pc) | 08711985359114 |
| 7501551 | 35x18x35 | 0,19 kg | 90x65x43 mm | sac (1 pc) | 08711985359121 |
| 7501560 | 35x22x35 | 0,2 kg | 90x65x43 mm | sac (1 pc) | 08711985359138 |
| 7501571 | 35x28x35 | 0,21 kg | 100x65x40 mm | sac (1 pc) | 08711985359145 |
| 7501582 | 42x22x42 | 0,26 kg | 125x75x50 mm | sac (1 pc) | 08711985359152 |
| 7501593 | 42x28x42 | 0,27 kg | 110x75x50 mm | sac (1 pc) | 08711985359169 |
| 7501604 | 42x35x42 | 0,28 kg | 110x75x50 mm | sac (1 pc) | 08711985359176 |
| 7501615 | 54x22x54 | 0,37 kg | 120x85x65 mm | sac (1 pc) | 08711985359183 |
| 7501626 | 54x28x54 | 0,39 kg | 120x85x60 mm | sac (1 pc) | 08711985359190 |
| 7501637 | 54x35x54 | 0,4 kg | 120x85x65 mm | sac (1 pc) | 08711985359206 |
| 7501648 | 54x42x54 | 0,43 kg | 195x135x65 mm | sac (1 pc) | 08711985359213 |
| 7501659 | 76,1x22x76,1 | 1,14 kg | 145x120x95 mm | sac (1 pc) | 08711985359220 |
| 7501661 | 76,1x28x76,1 | 1,15 kg | 150x125x90 mm | sac (1 pc) | 08711985359237 |
| 7501670 | 76,1x35x76,1 | 1,17 kg | 195x145x95 mm | sac (1 pc) | 08711985359244 |
| 7501681 | 76,1x42x76,1 | 1,19 kg | 165x125x90 mm | sac (1 pc) | 08711985359251 |
| 7501692 | 76,1x54x76,1 | 1,22 kg | 180x135x95 mm | sac (1 pc) | 08711985359268 |
| 7501703 | 88,9x22x88,9 | 1,41 kg | 250x126x100 mm | sac (1 pc) | 08711985359275 |
| 7501714 | 88,9x28x88,9 | 1,42 kg | 250x129x100 mm | sac (1 pc) | 08711985359282 |
| 7501725 | 88,9x35x88,9 | 1,44 kg | 250x133x100 mm | sac (1 pc) | 08711985359299 |
| 7501736 | 88,9x42x88,9 | 1,46 kg | 250x136x100 mm | sac (1 pc) | 08711985359305 |
| 7501747 | 88,9x54x88,9 | 1,49 kg | 250x147x100 mm | sac (1 pc) | 08711985359312 |
| 7501758 | 88,9x76,1x88,9 | 1,71 kg | 250x173x110 mm | sac (1 pc) | 08711985359329 |
| 7501769 | 108x22x108 | 2,58 kg | 310x147x120 mm | sac (1 pc) | 08711985359336 |
| 7501771 | 108x28x108 | 2,59 kg | 310x150x132 mm | sac (1 pc) | 08711985359343 |
| 7501780 | 108x35x108 | 2,6 kg | 310x154x132 mm | sac (1 pc) | 08711985359350 |
| 7501791 | 108x42x108 | 2,62 kg | 310x160x132 mm | sac (1 pc) | 08711985359367 |
| 7501802 | 108x54x108 | 2,65 kg | 310x191x132 mm | sac (1 pc) | 08711985359374 |
| 7501813 | 108x76,1x108 | 2,86 kg | 310x202x132 mm | sac (1 pc) | 08711985359381 |
| 7501824 | 108x88,9x108 | 2,93 kg | 310x198x132 mm | sac (1 pc) | 08711985359398 |
| couleur | cuivre |
|---|---|
| matériaux | cupronickel (Cuni10Fe1.6Mn) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | T-piece, Réduction (90º) |
| type de connexion | press (M) |
| etanchéité | NBR (nitrile) |
| groupe de produit | raccords |
|---|---|
| classe ETIM | EC003025 Raccord avec 3 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | XPress CuNi |
| type de produit | CUN7515 |

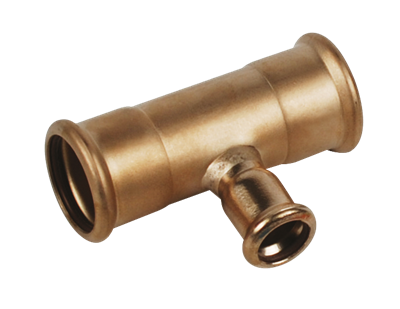

 CUN7515 image |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003025 Raccord avec 3 connexions |
| Matériau connexion 1 | CuNiFe |
| Qualité matériau connexion 1 | CuNi10Fe1.6Mn |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | CuNiFe |
| Qualité matériau connexion 2 | CuNi10Fe1.6Mn |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Raccord de connection 3 | CuNiFe |
| Matériau connexion 3 | CuNi10Fe1.6Mn |
| protection de surface terminale 3 | Non-traité |
| Traitement de surface connection 3 | Non-traité |
| Exécution | Pièce en T |
| Angle | 90° |
| Reducing | Oui |
| En plusieurs parties | Non |
| Système orienté | Oui |
| Raccordement 1 | Manchon à sertir |
| Contour code connection 1 | M |
| Raccordement 2 | Manchon à sertir |
| Contour code connection 2 | M |
| connexion 3 | Manchon à sertir |
| Contour code connection 3 | M |
| Bride tournante | PN 16 |
| Matériau d'étanchéité | NBR (caoutchouc acrylonitrile butadiène nitrile) |
| Main colour fitting | Cuivre |
| Haute résistance à la traction | Oui |
| Pression de service maximum à 20 °C | 16bar |
| Pression de service maximum à 20 °C (imperial) | 232,06psi |
| Medium temperature (continuous) | -20°C - 95°C |
| Medium temperature (continuous) (imperial) | -4°F - 203°F |
| avec emballage | Non |
| Avec isolation thermique | Non |
| Avec arrêt cam / -Rand | Non |
| Limité | Non |
| With connection indicator | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| DIN-CERTCO certificate | Non |
| VdS quality mark | Non |
| With approval for TÜV | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
| Gastec QA - AR 214 (H2) | Non |
| Type approval according to BBR/EKS | Non |
