group: CUN7535
Le VSH XPress CUN7535 est un raccord union droit en CuNi avec une extrémité à sertir et une extrémité filetée. VSH XPress CuNi est adapté à une utilisation en eau salée, ce qui le rend idéal pour les applications de construction navale. Ces raccords sont munis d'un joint torique NBR marron. VSH XPress fournit un système de tuyauterie complet adapté à toutes les applications imaginables.
refroidissement
construction navale
industrie
Bureau Veritas
DNV-GL
Lloyds Register
RINA
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 7502077 | 15xR1/2" | 0,19 kg | 40x29x29 mm | sac (1 pc) | 08711985359640 |
| 7502088 | 18xR1/2" | 0,2 kg | 40x29x29 mm | sac (1 pc) | 08711985359657 |
| 7502099 | 22xR3/4" | 0,28 kg | 75x40x40 mm | sac (1 pc) | 08711985359664 |
| 7502101 | 28xR1" | 0,49 kg | 75x45x45 mm | sac (1 pc) | 08711985359671 |
| 7502110 | 35xR1 1/4" | 0,52 kg | 80x55x55 mm | sac (1 pc) | 08711985359688 |
| 7502121 | 42xR1 1/2" | 1,02 kg | 85x55x55 mm | sac (1 pc) | 08711985359695 |
| 7502132 | 54xR2" | 1,15 kg | 100x80x80 mm | sac (1 pc) | 08711985359701 |
| couleur | cuivre |
|---|---|
| matériaux | cupronickel (Cuni10Fe1.6Mn) |
| finitions | aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | droit |
| type de connexion | press (M), R - FPT - filetage mâle conique |
| etanchéité | NBR (nitrile) |
| groupe de produit | raccords (raccord) |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | XPress CuNi |
| type de produit | CUN7535 |

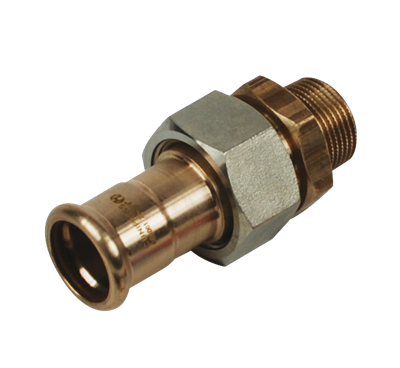

 CUN7535 image |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | CuNiFe |
| Qualité matériau connexion 1 | CuNi10Fe1.6Mn |
| Surface de protection de connexion 1 | Non-traité |
| Taitement de surface connexion 1 | Non-traité |
| Matériau connexion 2 | CuNiFe |
| Qualité matériau connexion 2 | CuNi10Fe1.6Mn |
| Surface de protection de connexion 2 | Non-traité |
| traitement de surface connection 2 | Non-traité |
| Forme | Droit |
| Exécution | En 3 parties |
| Reducing | Non |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | Manchon à sertir |
| Contour code connection 1 | M |
| Raccordement 2 | Filetage mâle conique gaz (BSPT) |
| Main colour fitting | Cuivre |
| Matériau d'étanchéité | NBR (caoutchouc acrylonitrile butadiène nitrile) |
| Avec arrêt cam / -Rand | Non |
| Haute résistance à la traction | Oui |
| Medium temperature (continuous) | -20°C - 95°C |
| Medium temperature (continuous) (imperial) | -4°F - 203°F |
| Pression de service maximum à 20 °C | 16bar |
| Pression de service maximum à 20 °C (imperial) | 232,06psi |
| Avec isolation thermique | Non |
| avec emballage | Oui |
| Limité | Non |
| With connection indicator | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| DIN-CERTCO certificate | Non |
| VdS quality mark | Non |
| With approval for TÜV | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| Certified according to NF 545 | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
| Gastec QA - AR 214 (H2) | Non |
| Type approval according to BBR/EKS | Non |
