D1102
Le VSH à visser D1102 est une réduction avec une extrémité filetée et une extrémité taraudée. La gamme VSH à visser fournit un large assortiment de raccords pour chaque application. La haute qualité et une grande précision dimensionnelle sont les principales priorités de la gamme de produits VSH à visser.
applications
segments
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 0411092 | G1/8"xG1/4" DZR | 0,01 kg | 12x17x17 mm | sac (10 pc) | 08711985065589 |
| 0410982 | G1/8"xG3/8" DZR | 0,01 kg | 13x20x20 mm | sac (10 pc) | 08711985065602 |
| 0411103 | G1/8"xG1/2" DZR | 0,03 kg | 16x25x25 mm | sac (10 pc) | 08711985065640 |
| 0411114 | G1/4"xG3/8" DZR | 0,01 kg | 13x20x20 mm | sac (10 pc) | 08711985065626 |
| 0451429 | G1/4"xG1/2" | 0,03 kg | 15x24x24 mm | sac (10 pc) | 08711985003871 |
| 0411125 | G1/4"xG1/2" DZR | 0,03 kg | 16x25x25 mm | sac (10 pc) | 08711985065664 |
| 0451528 | G1/4"xG3/4" DZR | 0,06 kg | 31x31x17 mm | sac (5 pc) | 08711985003918 |
| 0411147 | G3/8"xG1/2" DZR | 0,02 kg | 16x25x25 mm | sac (10 pc) | 08711985065688 |
| 0412324 | G3/8"xG1/2" DZR Cr | 0,02 kg | 16x25x25 mm | sac (10 pc) | 08711985146004 |
| 0411070 | G3/8"xG3/4" DZR | 0,05 kg | 20x31x31 mm | sac (5 pc) | 08711985065701 |
| 0417274 | G3/8"xG1" | 0,08 kg | 37x43x18 mm | sac (10 pc) | 03430651256537 |
| 0451541 | G1/2"xG3/4" | 0,03 kg | 17x31x31 mm | sac (5 pc) | 08711985003956 |
| 0411136 | G1/2"xG3/4" DZR | 0,04 kg | 20x31x31 mm | sac (5 pc) | 08711985065725 |
| 0451572 | G1/2"xG3/4" DZR Cr | 0,03 kg | 17x31x31 mm | sac (5 pc) | 08711985006094 |
| 0411081 | G1/2"xG1" DZR | 0,08 kg | 22x39x39 mm | sac (2 pc) | 08711985065749 |
| 0410916 | G1/2"xG1 1/4" DZR | 0,14 kg | 22x49x49 mm | sac (1 pc) | 08711985070125 |
| 0411158 | G3/4"xG1" | 0,06 kg | 22x39x39 mm | sac (2 pc) | 08711985065763 |
| 0451671 | G3/4"xG1" DZR Cr | 0,05 kg | 22x39x39 mm | sac (2 pc) | 08711985029857 |
| 0410927 | G3/4"xG1 1/4" DZR | 0,13 kg | 22x49x49 mm | sac (1 pc) | 08711985070132 |
| 0410938 | G3/4"xG1 1/2" DZR | 0,2 kg | 23x58x58 mm | sac (1 pc) | 08711985070156 |
| 0411169 | G1"xG1 1/4" DZR | 0,1 kg | 22x49x49 mm | sac (1 pc) | 08711985070255 |
| 0410949 | G1"xG1 1/2" DZR | 0,16 kg | 23x58x58 mm | sac (1 pc) | 08711985070170 |
| 0410817 | G1"xG2" DZR | 0,31 kg | 26x70x70 mm | sac (1 pc) | 08711985070194 |
| 0410971 | G1 1/4"xG1 1/2" DZR | 0,1 kg | 23x58x58 mm | sac (1 pc) | 08711985145830 |
| 0410839 | G1 1/4"xG2" DZR | 0,27 kg | 26x70x70 mm | sac (1 pc) | 08711985070231 |
| 0410828 | G1 1/2"xG2" DZR | 0,22 kg | 26x70x70 mm | sac (1 pc) | 08711985070217 |
| code article | taille | d1 | dN1 | l1 | slw1 | d2 | DN2 | l2 |
|---|---|---|---|---|---|---|---|---|
| 0411092 | G1/8"xG1/4" DZR | 10,3 | 1/8" (DN6) | 4 | 17 | 13,5 | 1/4" (DN8) | 8 |
| 0410982 | G1/8"xG3/8" DZR | 10,3 | 1/8" (DN6) | 4 | 17 | 17,2 | 3/8" (DN10) | 9 |
| 0411103 | G1/8"xG1/2" DZR | 10,3 | 1/8" (DN6) | 6 | 22 | 21,3 | 1/2" (DN15) | 10 |
| 0411114 | G1/4"xG3/8" DZR | 13,5 | 1/4" (DN8) | 4 | 17 | 17,2 | 3/8" (DN10) | 9 |
| 0451429 | G1/4"xG1/2" | 13,5 | 1/4" (DN8) | 5 | 21 | 21,3 | 1/2" (DN15) | 10 |
| 0411125 | G1/4"xG1/2" DZR | 13,5 | 1/4" (DN8) | 6 | 22 | 21,3 | 1/2" (DN15) | 10 |
| 0451528 | G1/4"xG3/4" DZR | 13,5 | 1/4" (DN8) | 6 | 27 | 26,7 | 3/4" (DN20) | 11 |
| 0411147 | G3/8"xG1/2" DZR | 17,2 | 3/8" (DN10) | 6 | 22 | 21,3 | 1/2" (DN15) | 10 |
| 0412324 | G3/8"xG1/2" DZR Cr | 17,2 | 3/8" (DN10) | 6 | 22 | 21,3 | 1/2" (DN15) | 10 |
| 0411070 | G3/8"xG3/4" DZR | 17,2 | 3/8" (DN10) | 8 | 27 | 26,7 | 3/4" (DN20) | 13 |
| 0417274 | G3/8"xG1" | 17,2 | 3/8" (DN10) | 6 | 34 | 33,7 | 1" (DN25) | 12 |
| 0451541 | G1/2"xG3/4" | 21,3 | 1/2" (DN15) | 6 | 27 | 26,7 | 3/4" (DN20) | 11 |
| 0411136 | G1/2"xG3/4" DZR | 21,3 | 1/2" (DN15) | 8 | 27 | 26,7 | 3/4" (DN20) | 13 |
| 0451572 | G1/2"xG3/4" DZR Cr | 21,3 | 1/2" (DN15) | 6 | 27 | 26,7 | 3/4" (DN20) | 11 |
| 0411081 | G1/2"xG1" DZR | 21,3 | 1/2" (DN15) | 8 | 34 | 33,7 | 1" (DN25) | 14 |
| 0410916 | G1/2"xG1 1/4" DZR | 21,3 | 1/2" (DN15) | 8 | 42 | 42,4 | 1 1/4" (DN32) | 14 |
| 0411158 | G3/4"xG1" | 26,7 | 3/4" (DN20) | 8 | 34 | 33,7 | 1" (DN25) | 14 |
| 0451671 | G3/4"xG1" DZR Cr | 26,7 | 3/4" (DN20) | 8 | 33 | 33,7 | 1" (DN25) | 13 |
| 0410927 | G3/4"xG1 1/4" DZR | 26,7 | 3/4" (DN20) | 8 | 42 | 42,4 | 1 1/4" (DN32) | 14 |
| 0410938 | G3/4"xG1 1/2" DZR | 26,7 | 3/4" (DN20) | 8 | 50 | 48,3 | 1 1/2" (DN40) | 15 |
| 0411169 | G1"xG1 1/4" DZR | 33,7 | 1" (DN25) | 8 | 42 | 42,4 | 1 1/4" (DN32) | 14 |
| 0410949 | G1"xG1 1/2" DZR | 33,7 | 1" (DN25) | 8 | 50 | 48,3 | 1 1/2" (DN40) | 15 |
| 0410817 | G1"xG2" DZR | 33,7 | 1" (DN25) | 10 | 60 | 60,3 | 2" (DN50) | 16 |
| 0410971 | G1 1/4"xG1 1/2" DZR | 42,4 | 1 1/4" (DN32) | 8 | 50 | 48,3 | 1 1/2" (DN40) | 15 |
| 0410839 | G1 1/4"xG2" DZR | 42,4 | 1 1/4" (DN32) | 10 | 60 | 60,3 | 2" (DN50) | 16 |
| 0410828 | G1 1/2"xG2" DZR | 48,3 | 1 1/2" (DN40) | 10 | 60 | 60,3 | 2" (DN50) | 16 |
| couleur | Laiton, chrome |
|---|---|
| matériaux | brass (CW602N (DZR), CW625N (DZR), CB772S-G) |
| finitions | chromé, aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | droit, Réduction |
| type de connexion | G - filletage femmeles gaz cylindrique, G - filletage mâle gaz cylindrique |
| groupe de produit | raccords (démontable) |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | Fileté |
| type de produit | D1102 |
| code unspsc | 40173601 |
 D1102 image |
png | télécharger |

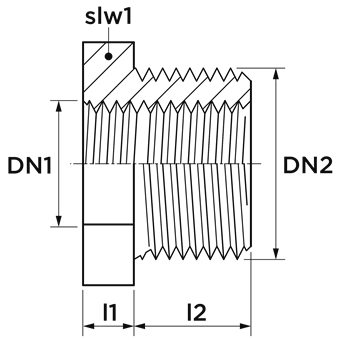

 Diagram diagramme |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003024 Raccord avec 2 connexions |
| Matériau connexion 1 | Laiton |
| Matériau connexion 2 | Laiton |
| Forme | Droit |
| Reducing | Oui |
| Excentrique | Non |
| Système orienté | Oui |
| Raccordement 1 | Filetage femelle gaz cylindrique (BSPP) |
| Raccordement 2 | Filetage mâle gaz cylindrique (BSPP) |
| Avec arrêt cam / -Rand | Oui |
| Haute résistance à la traction | Oui |
| Avec isolation thermique | Non |
| avec emballage | Non |
| Limité | Non |
| With connection indicator | Non |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| DIN-CERTCO certificate | Non |
| VdS quality mark | Non |
| With approval for TÜV | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| Certified according to NF 545 | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
| Type approval according to BBR/EKS | Non |
