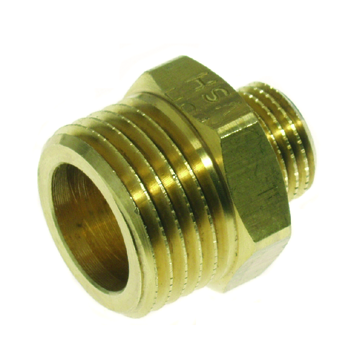

VSH A visser Réduction filetée (2 x filetage mâle)

VSH A visser Réduction filetée (2 x filetage mâle)

D1104

Le VSH à visser D1104 est une réduction avec deux extrémités filetées. La gamme VSH à visser fournit un large assortiment de raccords pour chaque application. La haute qualité et une grande précision dimensionnelle sont les principales priorités de la gamme de produits VSH à visser.

  • fabriqué à partir de laiton de première qualité
  • mêmes raccord pour applications eau et gaz
  • fourni avec toutes les homologations applicables

applications

eau potable chauffage air comprimé

segments

installations de bâtiments industrie
code article taille poids dimensions emballage GTIN
0411323 G1/4"xG1/8" DZR 0,01 kg 18x18x18 mm sac (10 pc) 08711985066043
0411334 G3/8"xG1/4" DZR 0,02 kg 22x20x20 mm sac (10 pc) 08711985066067
0411345 G1/2"xG1/4" DZR 0,03 kg 25x25x25 mm sac (10 pc) 08711985066081
0411356 G1/2"xG3/8" DZR 0,04 kg 27x25x25 mm sac (10 pc) 08711985066104
0453530 G3/4"xG3/8" 0,05 kg 26x32x32 mm boîte en carton (250 pc) 08711985010619
0453552 G3/4"xG1/2" Cr 0,06 kg 27x31x31 mm sac (5 pc) 08711985146479
0411312 G3/4"xG1/2" DZR 0,06 kg 31x31x31 mm sac (5 pc) 08711985066142
0411378 G1"xG1/2" DZR 0,08 kg 33x34x34 mm sac (2 pc) 08711985066166
0411389 G1"xG3/4" DZR 0,09 kg 35x39x39 mm sac (2 pc) 08711985066180
0453750 G1 1/4"xG3/4" 0,14 kg 34x49x49 mm sac (1 pc) 08711985212754
0453761 G1 1/4"xG1" 0,14 kg 36x49x49 mm sac (1 pc) 08711985157925
0411391 G1 1/4"xG1" DZR 0,14 kg 36x49x49 mm sac (1 pc) 08711985145908
0453860 G1 1/2"xG1" DZR 0,18 kg 38x55x55 mm sac (1 pc) 08711985145779
0411400 G1 1/2"xG1 1/4" DZR 0,18 kg 37x61x61 mm sac (1 pc) 08711985070026
0453981 G2"xG1 1/2" DZR 0,35 kg 43x70x70 mm sac (1 pc) 08711985149418

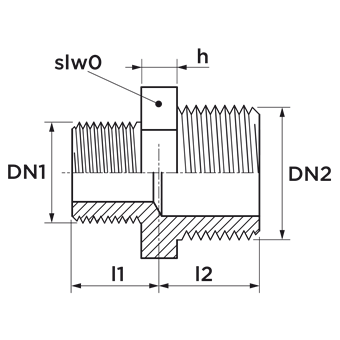

code article taille d1 l1 dN1 slw0 h d2 l2 DN2
0411323 G1/4"xG1/8" DZR 13,5 (1/4" (DN8)) 9 1/4" (DN8) 15 3 10,3 (1/8" (DN6)) 9 1/8" (DN6)
0411334 G3/8"xG1/4" DZR 17,2 (3/8" (DN10)) 11 3/8" (DN10) 17 5 13,5 (1/4" (DN8)) 11 1/4" (DN8)
0411345 G1/2"xG1/4" DZR 21,3 (1/2" (DN15)) 13 1/2" (DN15) 22 6 13,5 (1/4" (DN8)) 13 1/4" (DN8)
0411356 G1/2"xG3/8" DZR 21,3 (1/2" (DN15)) 13 1/2" (DN15) 22 6 17,2 (3/8" (DN10)) 14 3/8" (DN10)
0453530 G3/4"xG3/8" 26,7 (3/4" (DN20)) 13 3/4" (DN20) 27 6 17,2 (3/8" (DN10)) 14 3/8" (DN10)
0453552 G3/4"xG1/2" Cr 26,7 (3/4" (DN20)) 14 3/4" (DN20) 27 6 21,3 (1/2" (DN15)) 14 1/2" (DN15)
0411312 G3/4"xG1/2" DZR 26,7 (3/4" (DN20)) 15 3/4" (DN20) 27 7 21,3 (1/2" (DN15)) 16 1/2" (DN15)
0411378 G1"xG1/2" DZR 33,7 (1" (DN25)) 17 1" (DN25) 34 8 21,3 (1/2" (DN15)) 17 1/2" (DN15)
0411389 G1"xG3/4" DZR 33,7 (1" (DN25)) 17 1" (DN25) 34 8 26,7 (3/4" (DN20)) 18 3/4" (DN20)
0453750 G1 1/4"xG3/4" 42,4 (1 1/4" (DN32)) 17 1 1/4" (DN32) 42 9 26,7 (3/4" (DN20)) 17 3/4" (DN20)
0453761 G1 1/4"xG1" 42,4 (1 1/4" (DN32)) 18 1 1/4" (DN32) 42 9 33,7 (1" (DN25)) 18 1" (DN25)
0411391 G1 1/4"xG1" DZR 42,4 (1 1/4" (DN32)) 18 1 1/4" (DN32) 42 8 33,7 (1" (DN25)) 18 1" (DN25)
0453860 G1 1/2"xG1" DZR 48,3 (1 1/2" (DN40)) 19 1 1/2" (DN40) 48 9 33,7 (1" (DN25)) 1" (DN25)
0411400 G1 1/2"xG1 1/4" DZR 48,3 (1 1/2" (DN40)) 19 1 1/2" (DN40) 50 8 42,4 (1 1/4" (DN32)) 19 1 1/4" (DN32)
0453981 G2"xG1 1/2" DZR 60,3 (2" (DN50)) 22 2" (DN50) 60 10 48,3 (1 1/2" (DN40)) 22 1 1/2" (DN40)
voir ci-dessus pour le schéma avec ces dimensions.
couleur Laiton, chrome
matériaux brass (CW602N (DZR), CW614N, CW625N (DZR), CB772S-G)
finitions chromé, aucune
fabricant 8711985000009
forme droit, Réduction
type de connexion G - filletage mâle gaz cylindrique
groupe de produit raccords (démontable)
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 74122000
marque VSH
serie Fileté
type de produit D1104
code unspsc 40173601
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Laiton
Matériau connexion 2 Laiton
Forme Droit
#EC003024_EF022617 Oui
Excentrique Non
Système orienté Oui
Raccordement 1 Filetage mâle gaz cylindrique (BSPP)
Raccordement 2 Filetage mâle gaz cylindrique (BSPP)
Haute résistance à la traction Oui
avec emballage Non
Avec isolation thermique Non
Avec arrêt cam / -Rand Oui
Limité Non
Avec vidange Non
Avec dégazeur Non
#EC003024_EF017615 Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
#EC003024_EFDE0006 Non
#EC003024_EFDE0010 Non
#EC003024_EFDE0031 Non
#EC003024_EFDE0048 Non
#EC003024_EFDE0049 Non
#EC003024_EFNL0001 Non
#EC003024_EFNL0002 Non
#EC003024_EFNL0003 Non
#EC003024_EFSE0002 Non
