VSH A visser Coude (filetage interne x filetage mâle)

VSH A visser Coude (filetage interne x filetage mâle)

D1117

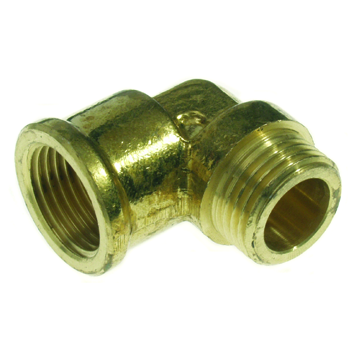

Le VSH à visser D1117 est un coude à 90° avec une extrémité taraudée et une extrémité filetée. La gamme VSH à visser fournit un large assortiment de raccords pour chaque application. La haute qualité et une grande précision dimensionnelle sont les principales priorités de la gamme de produits VSH à visser.

  • fabriqué à partir de laiton de première qualité
  • mêmes raccord pour applications eau et gaz
  • fourni avec toutes les homologations applicables

applications

eau potable chauffage air comprimé

segments

installations de bâtiments industrie
code article taille poids dimensions emballage GTIN
0412115 G1/2" DZR 0,07 kg 40x27x39 mm sac (10 pc) 08711985066593
0412390 G1/2" DZR Cr 0,07 kg 40x27x39 mm sac (10 pc) 08711985146127
0412126 G3/4" DZR 0,12 kg 49x34x48 mm sac (5 pc) 08711985073171
0470525 Rp3/4"xR3/4" 0,17 kg 56x34x54 mm sac (5 pc) 08711985012088
0470602 Rp3/4"xR3/4" Cr 0,16 kg 56x34x54 mm sac (5 pc) 08711985005998
0412137 G1" DZR 0,19 kg 59x41x57 mm sac (1 pc) 08711985073157
0412148 G1 1/4" DZR 0,27 kg 69x49x65 mm sac (1 pc) 08711985069693
code article taille d1 l1 dN1 d2 l2 DN2
0412115 G1/2" DZR 21,3 (1/2" (DN15)) 26 1/2" (DN15) 21,3 (1/2" (DN15)) 29 1/2" (DN15)
0412390 G1/2" DZR Cr 21,3 (1/2" (DN15)) 26 1/2" (DN15) 21,3 (1/2" (DN15)) 29 1/2" (DN15)
0412126 G3/4" DZR 26,7 (3/4" (DN20)) 31 3/4" (DN20) 26,7 (3/4" (DN20)) 34 3/4" (DN20)
0470525 Rp3/4"xR3/4" 26,7 (3/4" (DN20)) 39 3/4" (DN20) 26,7 (3/4" (DN20)) 40 3/4" (DN20)
0470602 Rp3/4"xR3/4" Cr 26,7 (3/4" (DN20)) 39 3/4" (DN20) 26,7 (3/4" (DN20)) 40 3/4" (DN20)
0412137 G1" DZR 33,7 (1" (DN25)) 37 1" (DN25) 33,7 (1" (DN25)) 40 1" (DN25)
0412148 G1 1/4" DZR 42,4 (1 1/4" (DN32)) 40 1 1/4" (DN32) 42,4 (1 1/4" (DN32)) 46 1 1/4" (DN32)
voir ci-dessus pour le schéma avec ces dimensions.
couleur Laiton, chrome
matériaux brass (CW602N (DZR), CW617N, CW625N (DZR), CB772S-G)
finitions chromé, aucune
fabricant 8711985000009
forme Coude (90º)
groupe de produit raccords (démontable)
classe ETIM EC003024 Raccord avec 2 connexions
code intrastat 74122000
marque VSH
serie Fileté
type de produit D1117
code unspsc 40172801
étiqueter valeur
classe ETIM EC003024 Raccord avec 2 connexions
Matériau connexion 1 Laiton
Matériau connexion 2 Laiton
Forme Courbe
Angle du coude 90°
#EC003024_EF022617 Non
Excentrique Non
Système orienté Oui
Haute résistance à la traction Oui
avec emballage Non
Avec isolation thermique Non
Avec arrêt cam / -Rand Oui
Limité Non
Avec vidange Non
Avec dégazeur Non
#EC003024_EF017615 Non
Etiquette FM Non
Etiquette LPCB Non
Etiquette ULC Non
Etiquette UL Non
#EC003024_EFDE0006 Non
#EC003024_EFDE0010 Non
#EC003024_EFDE0031 Non
#EC003024_EFDE0048 Non
#EC003024_EFDE0049 Non
#EC003024_EFNL0001 Non
#EC003024_EFNL0002 Non
#EC003024_EFNL0003 Non
#EC003024_EFSE0002 Non
