D1118
Le VSH à visser D1118 est un té avec trois extrémités taraudées. La gamme VSH à visser fournit un large assortiment de raccords pour chaque application. La haute qualité et une grande précision dimensionnelle sont les principales priorités de la gamme de produits VSH à visser.
applications
segments
| code article | taille | poids | dimensions | emballage | GTIN |
|---|---|---|---|---|---|
| 0412225 | G1/4" DZR | 0,03 kg | 39x18x29 mm | sac (10 pc) | 08711985066678 |
| 0412236 | G3/8" DZR | 0,05 kg | 43x22x33 mm | sac (10 pc) | 08711985066692 |
| 0412247 | G1/2" DZR | 0,1 kg | 58x27x43 mm | sac (10 pc) | 08711985066715 |
| 0471086 | G1/2" DZR Cr | 0,1 kg | 49x27x39 mm | sac (10 pc) | 08711985146561 |
| 0412258 | G3/4" DZR | 0,18 kg | 67x34x51 mm | sac (5 pc) | 08711985073133 |
| 0412269 | G1" DZR | 0,26 kg | 79x41x60 mm | sac (2 pc) | 08711985066753 |
| 0412271 | G1 1/4" DZR | 0,36 kg | 91x49x70 mm | sac (2 pc) | 08711985070279 |
| code article | taille | d1 | dN1 | l1 | d2 | DN2 | l2 | d3 | DN3 | l3 |
|---|---|---|---|---|---|---|---|---|---|---|
| 0412225 | G1/4" DZR | 13,5 | 1/4" (DN8) | 19 | 13,5 | 1/4" (DN8) | 19 | 13,5 | 1/4" (DN8) | 19 |
| 0412236 | G3/8" DZR | 17,2 | 3/8" (DN10) | 21 | 17,2 | 3/8" (DN10) | 21 | 17,2 | 3/8" (DN10) | 21 |
| 0412247 | G1/2" DZR | 21,3 | 1/2" (DN15) | 29 | 21,3 | 1/2" (DN15) | 29 | 21,3 | 1/2" (DN15) | 29 |
| 0471086 | G1/2" DZR Cr | 21,3 | 1/2" (DN15) | 25 | 21,3 | 1/2" (DN15) | 25 | 21,3 | 1/2" (DN15) | 25 |
| 0412258 | G3/4" DZR | 26,7 | 3/4" (DN20) | 28 | 26,7 | 3/4" (DN20) | 28 | 26,7 | 3/4" (DN20) | 28 |
| 0412269 | G1" DZR | 33,7 | 1" (DN25) | 40 | 33,7 | 1" (DN25) | 40 | 33,7 | 1" (DN25) | 40 |
| 0412271 | G1 1/4" DZR | 42,4 | 1 1/4" (DN32) | 46 | 42,4 | 1 1/4" (DN32) | 46 | 42,4 | 1 1/4" (DN32) | 46 |
| couleur | Laiton, chrome |
|---|---|
| matériaux | brass (CW602N (DZR), CW625N (DZR), CB772S-G) |
| finitions | chromé, aucune |
| fabricant | Aalberts integrated piping systems B.V. (VSH) |
| forme | T-piece (90º) |
| type de connexion | G - filletage femmeles gaz cylindrique, g - filletage femmeles gaz cylindrique |
| groupe de produit | raccords (démontable) |
|---|---|
| classe ETIM | EC003025 Raccord avec 3 connexions |
| code intrastat | 74122000 |
| marque | VSH |
| serie | Fileté |
| type de produit | D1118 |
| code unspsc | 40174601 |
 D1118 image |
png | télécharger |

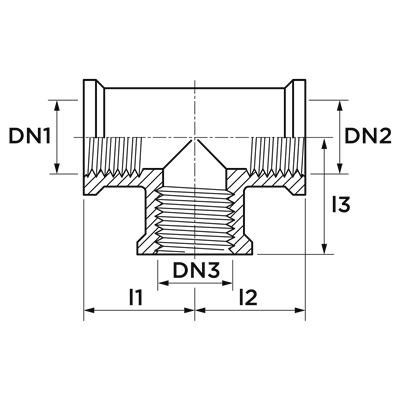

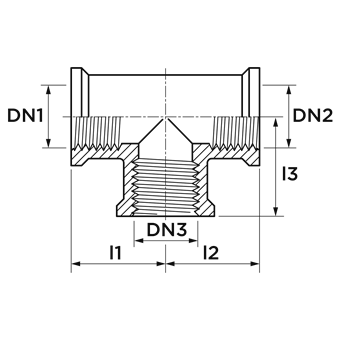

 Diagram diagramme |
png | télécharger |
| étiqueter | valeur |
|---|---|
| classe ETIM | EC003025 Raccord avec 3 connexions |
| Matériau connexion 1 | Laiton |
| Matériau connexion 2 | Laiton |
| Raccord de connection 3 | Laiton |
| Exécution | Pièce en T |
| Angle | 90° |
| Type débit | Non |
| Reducing | Non |
| En plusieurs parties | Non |
| Système orienté | Oui |
| Raccordement 1 | Filetage femelle gaz cylindrique (BSPP) |
| Raccordement 2 | Filetage femelle gaz cylindrique (BSPP) |
| connexion 3 | Filetage femelle gaz cylindrique (BSPP) |
| Haute résistance à la traction | Oui |
| avec emballage | Non |
| Avec vidange | Non |
| Avec dégazeur | Non |
| Avec isolation thermique | Non |
| Avec arrêt cam / -Rand | Oui |
| Limité | Non |
| With connection indicator | Non |
| Etiquette FM | Non |
| Etiquette LPCB | Non |
| Etiquette ULC | Non |
| Etiquette UL | Non |
| DIN-CERTCO certificate | Non |
| VdS quality mark | Non |
| With approval for TÜV | Non |
| DVGW quality mark for gas | Non |
| DVGW quality mark for water | Non |
| KIWA certified | Non |
| Gastec QA mark | Non |
| KOMO certified | Non |
| Type approval according to BBR/EKS | Non |
